| Номер в госреестре | 95040-25 |
| Наименование СИ | Манометры цифровые дифференциальные |
| Обозначение типа СИ | Verdo MA |
| Изготовитель | "Shenzhen Flus Technology Co, Ltd", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые дифференциальные Verdo MA (далее - манометры) предназначены для измерений разности давлений и избыточного давления.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров и единиц измерения давления.
Манометры выпускаются в модификациях Verdo MA1101, Verdo MA1102, Verdo MA1103, Verdo MA1104, Verdo MA1105, отличающихся метрологическими характеристиками и диапазоном показаний дифференциального давления.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

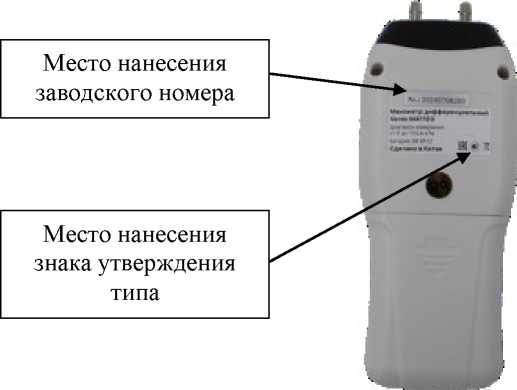

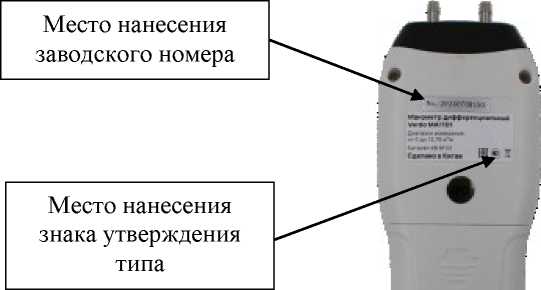

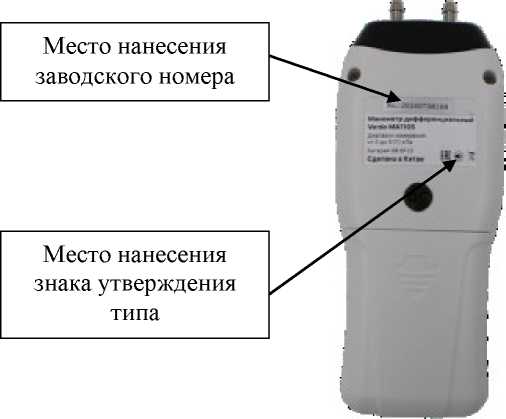

Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом манометров. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Цветовая гамма корпуса манометров может быть изменена по решению изготовителя в одностороннем порядке.
Го 2
в 7
а) вид спереди модификации Verdo МА1101 б) i
Место нанесения заводского номера
Место нанесения знака утверждения типа
в) вид спереди модификации Verdo MA1102 г)
д) вид спереди модификации Verdo MA1103 е)
Место нанесет заводского hon
Место нанесе! знака утвержде типа
ж) вид спереди модификации Verdo MA1104
и) вид спереди модификации Verdo MA1105 к
Рисунок 1 - Общий вид манометров с указанием места нанесения заво;
Программное обеспечение (далее - ПО) манометров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования манометров.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 0.0.1 |
| Цифровой идентификатор ПО | - |
'аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Verdo МА1101 | Verdo МА1102 | Verdo МА1103 | Verdo МА1104 | Verdo МА1105 | |
| Дискретность (единица младшего разряда (е. м. р.)), кПа - от 0 до 10 кПа включ. - св. 10 кПа | 0,001 0,01 | 0,001 0,01 | 0,1 0,1 | 0,1 0,1 | 0,1 0,1 |
| Диапазон измерений избыточного и дифференциального давления, кПа | от 0 до 13,79 | от 0 до 34,47 | от 0 до 103,4 | от 0 до 206,8 | от 0 до 517,1 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного и дифференциального давления, % | ±0,3 | ||||
'аблица 3 - Диапазоны показаний дифференциального давления
| Наименование характеристики | Значение | ||||
| Verdo МА1101 | Verdo МА1102 | Verdo МА1103 | Verdo МА1104 | Verdo МА1105 | |
| Диапазон показаний дифференциального давления, кПа | от -13,79 до +13,79 | от -34,47 до +34,47 | от -103,4 до +103,4 | от -206,8 до +206,8 | от -517,1 до +517,1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжения постоянного тока, В | 9 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 155,5х62,3х30 |
| Масса, г, не более | 170 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +30°C, %, не более | от 0 до +40 90 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр цифровой дифференциальный Verdo MA | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Чехол | - | 1 шт. |
| Батарея электропитания 9В 6F22 | - | 1 шт.* |
| Металлический штуцер | - | 2 шт. |
| Трубка гибкая | - | 2 шт. |
| Трубка жесткая | - | 2 шт. |
| *- опционально | ||
приведены в разделе 6 «Порядок работы» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы
для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы
для средств измерений разности давлений до Г105 Па»;
ES-MA1100-01A «Манометры цифровые дифференциальные Verdo MA. Стандарт предприятия».
