| Номер в госреестре | 95038-25 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | MMC-200 Ex |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MMC-200 Ex (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), в унифицированные сигналы силы постоянного тока для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.
Принцип действия преобразователей основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в пластиковом корпусе, состоящем из двух частей, и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены преобразователей применены съемные клеммные колодки. Преобразователи выполнены в искробезопасном исполнении.
Преобразователи выпускаются в исполнениях: MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex, MMC-251 Ex, MMC-252 Ex, отличающихся типом входных сигналов, количеством каналов и направлением передачи сигналов.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунках 1-11. Количество индикаторов, толщина преобразователей и нумерация клемм на торцевой панели может отличаться от представленных на рисунках. Способ ограничения доступа к местам настройки (регулировки) - на место соединения частей корпуса наносится заводская наклейка. Нанесение знака поверки на преобразователи не предусмотрено.

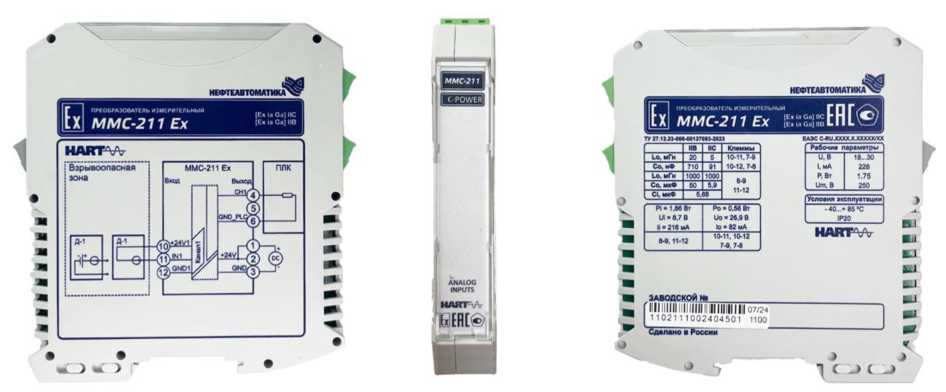

Рисунок 1 - Общий вид исполнения ММС-211 Ex

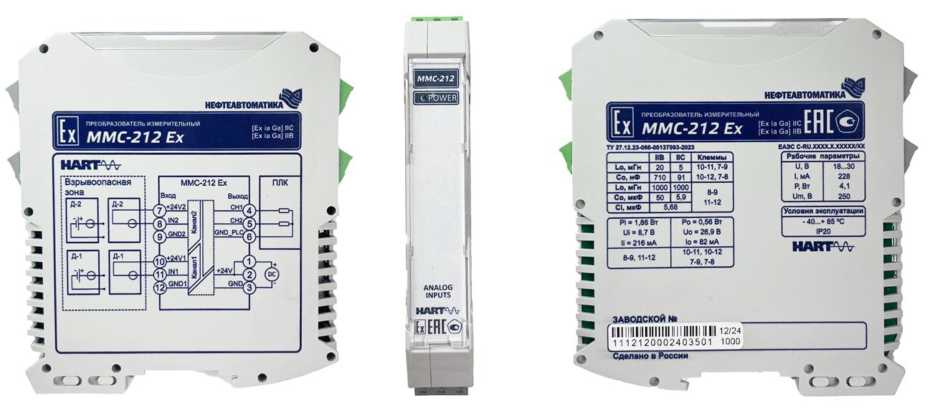

Рисунок 2 - Общий вид исполнения ММС-212 Ex

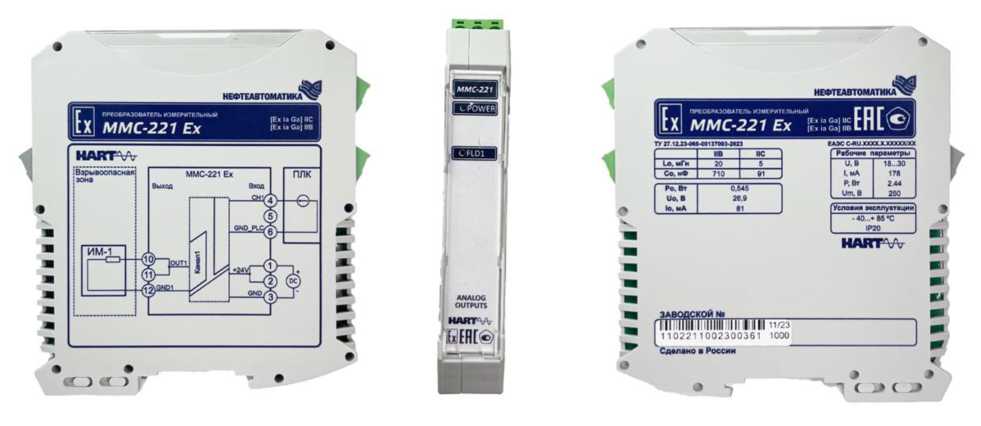

Рисунок 3 - Общий вид исполнения ММС-221 Ex

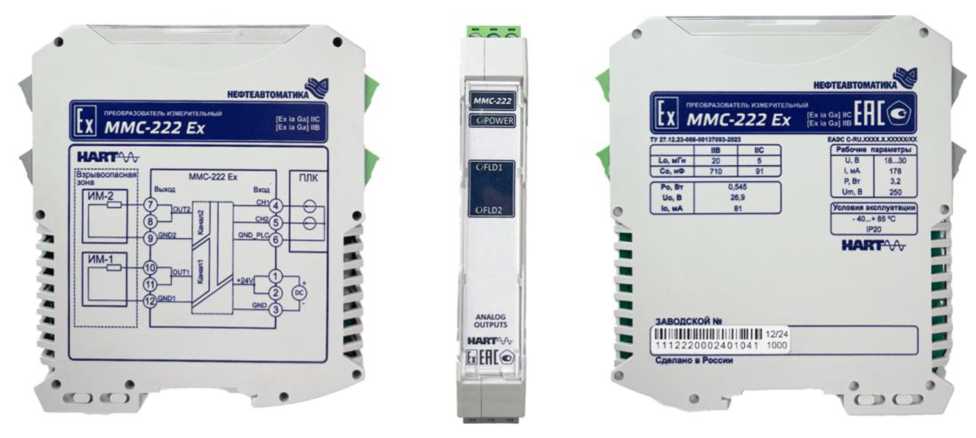

Рисунок 4 - Общий вид исполнения ММС-222 Ex

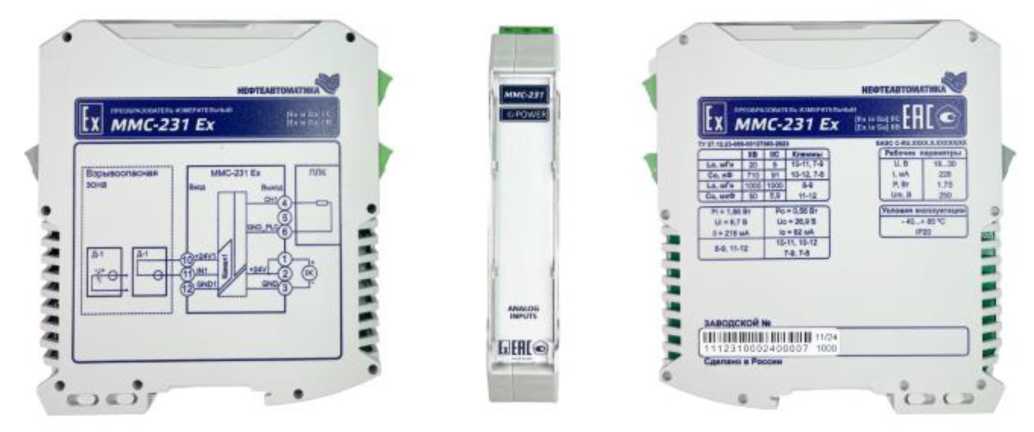

Рисунок 5 - Общий вид исполнения ММС-231 Ex

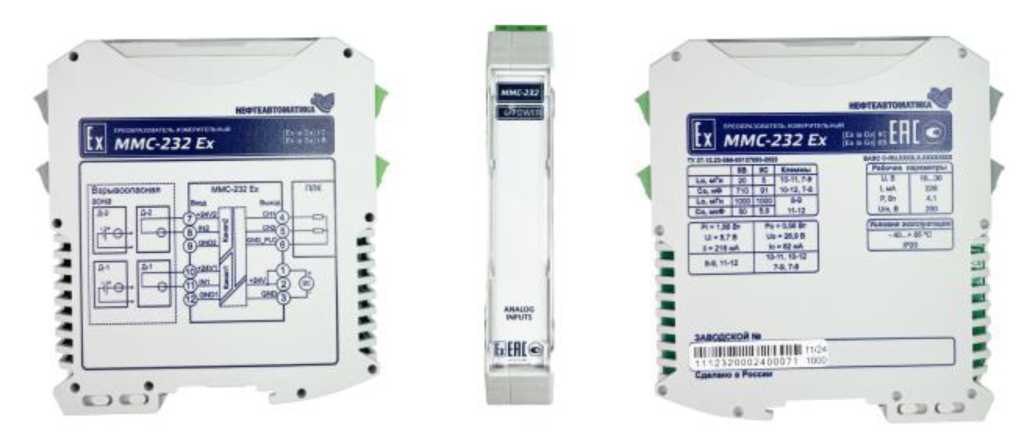

Рисунок 6 - Общий вид исполнения ММС-232 Ex
UBllEtL

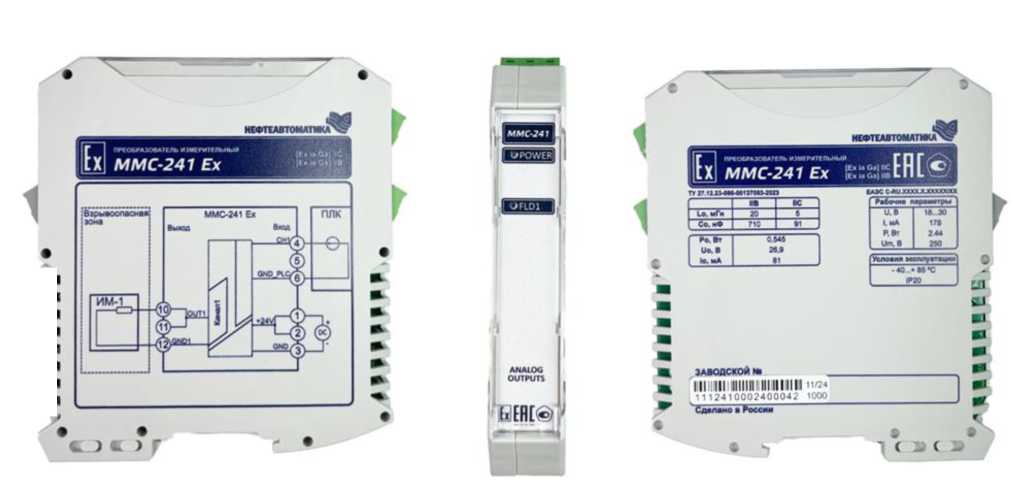

Рисунок 7 - Общий вид исполнения ММС-241 Ex

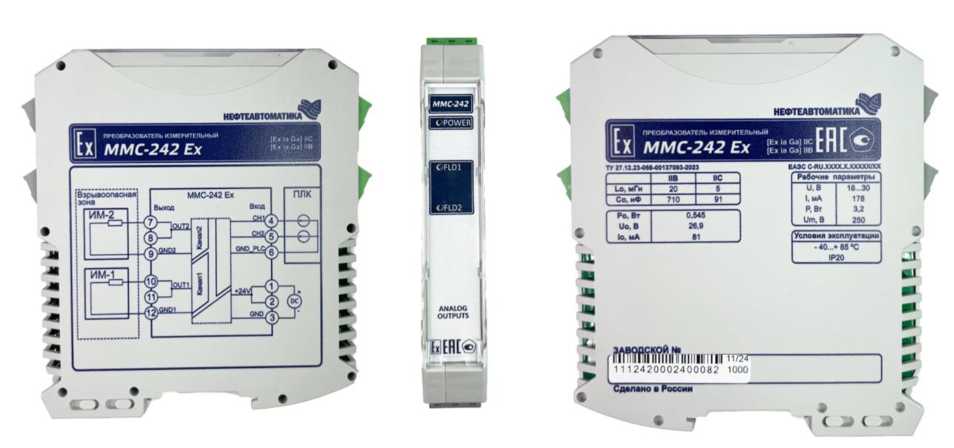

Рисунок 8 - Общий вид исполнения ММС-242 Ex

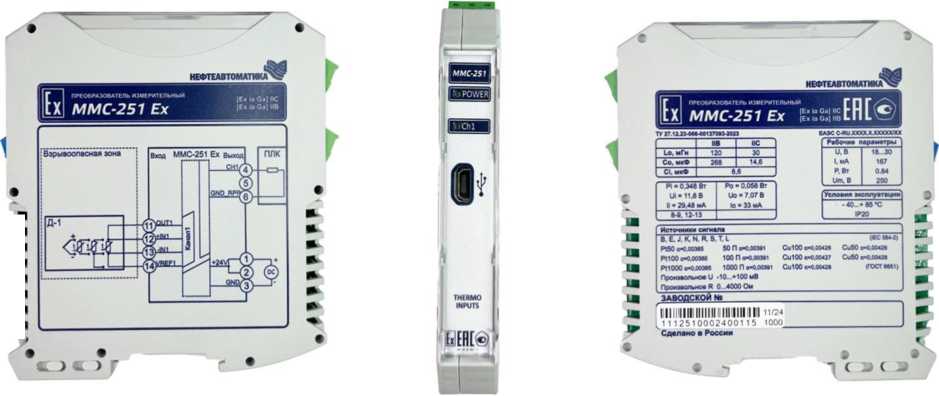

Рисунок 9 - Общий вид исполнения ММС-251 Ex
Milani

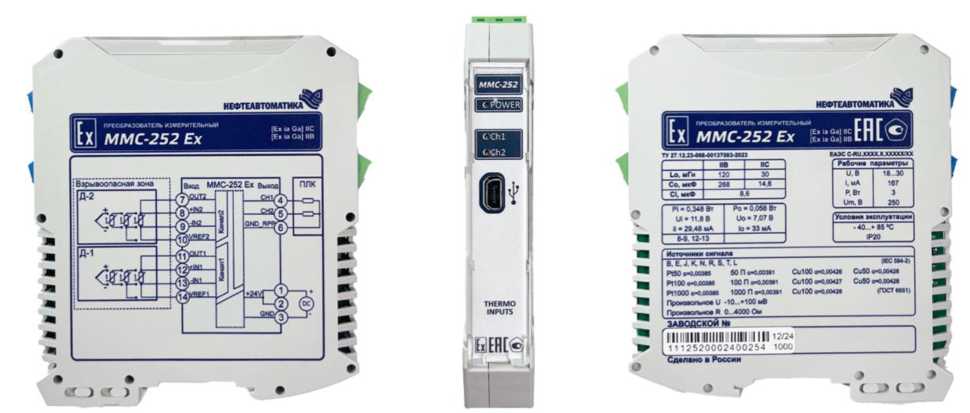

Рисунок 10 - Общий вид исполнения ММС-252 Ex

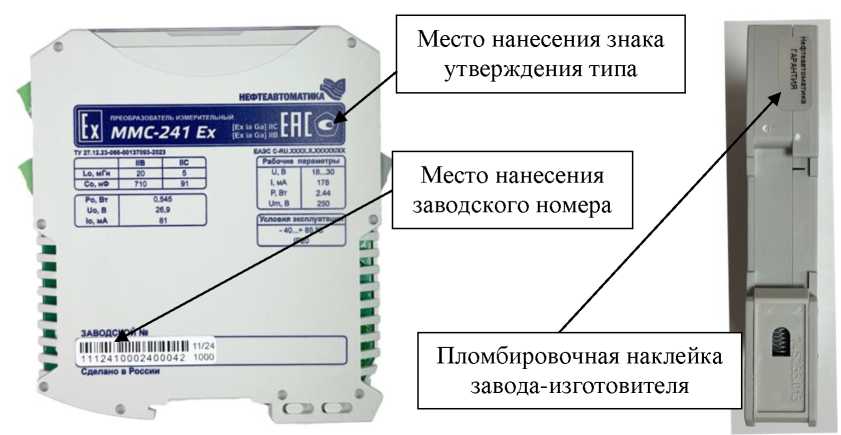

Рисунок 11- Места нанесения знака утверждения типа, заводского номера и места ограничения доступа к местам настройки (регулировки)
Программное обеспечение (далее - ПО) преобразователей исполнений MMC-251 Ex и MMC-252 Ex состоит из встроенного и внешнего ПО. В преобразователях исполнений MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex программное обеспечение отсутствует.
Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, является метрологически значимым.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Внешнее ПО предназначено для считывания данных и конфигурации преобразователей и является метрологически не значимым
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение для исполнений | |
| ММС-251 Ex | MMC-252 Ex | |
| Идентификационное наименование ПО | MIB/MMC-251 Ex firmware | MIB/MMC-252 Ex firmware |
| Номер версии (идентификационный номер) ПО | 0.0.1.4 | 0.0.1.0 |
| Цифровой идентификатор ПО (CRC) | 0x2A6623DF | 0x3B7734EC |
Таблица 2 - Метрологические характеристики
| Исполнение | Наименование характеристики | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал | Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
| на каждый 1 °С | в диапазоне рабочих температур | |||||
| MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) | Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной сигнал: - Pt100 (а=0,00385 °С-1) - Pt50 (а=0,00385 °С-1) - Pt1000 (а=0,00385 °С-1) - Cu100 (а=0,00426 °С-1) - Cu100 (а=0,00427 °С-1)* - Cu100 (а=0,00428 °С-1) - Cu50 (а=0,00426 °С-1) - Cu50 (а=0,00428 °С-1) - 50П (а= 0,00391 °С-1) - 100П (а= 0,00391 °С-1) - 1000П (а= 0,00391 °С-1) | от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С от -50 до +200 °С от -200 до +260 °С от -180 до +200 °С от -50 до +200 °С от -180 до +200 °С от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С | от 4 до 20 мА от 0 до 20 мА | ±0,6 °С (Д) ±1 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) ±1 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) | ±0,04 °С (Д) ±0,06 °С (Д) ±0,04 °С (д) ±0,04 °С (д) ±0,04 °С (д) ±0,04 °С (д) ±0,04 °С (д) ±0,04 °С (д) ±0,06 °С (Д) ±0,04 °С (д) ±0,04 °С (д) | - |
| Исполнение | Наименование характеристики | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал | Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
| на каждый 1 °С | в диапазоне рабочих температур | |||||
| MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) | Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной сигнал: - ТПР (B) - ТХКн (E) - ТЖК (J) - ТХА (K) - ТХК (L)** - ТНН (N) - ТМК (т) - ТПП (r) - ТПП (S) | от +600 до +1800 °С от -200 до +1000 °С от -200 до +1200 °С от -200 до +1300 °С от -200 до +900 °С от -200 до +1300 °С от -200 до +400 °С от 0 до +1700 °С от 0 до +1700 °С | от 4 до 20 мА от 0 до 20 мА | ±2 °С (Д) ±1 °с (д) ±1 °С (д) ±1 °С (д) ±1 °С (д) ±1 °С (д) ±1 °С (д) ±2 °С (д) ±2 °С (д) | ±0,6 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,3 °С (Д) ±0,6 °С (Д) ±0,6 °С (Д) | - |
| Преобразование сигналов напряжения постоянного тока в выходной сигнал | от -10 до +100 мВ | от 4 до 20 мА от 0 до 20 мА | ±25 мкВ (Д) | ±8 мкВ (Д) | - | |
| MMC-251 Ex (1 вход 1 выход) MMC-252 Ex (2 входа 2 выхода) | Преобразование электрического сопротивления постоянному току потенциометрических устройств | от 0 до 4000 Ом | от 4 до 20 мА от 0 до 20 мА | ±3 Ом (Д) | ±0,1 Ом (Д) | - |
| Исполнение | Наименование характеристики | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал | Пределы допускаемой дополнительной погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий | |
| на каждый 1 °С | в диапазоне рабочих температур | |||||
| MMC-211 Ex (1 вход 1 выход) MMC-212 Ex (2 входа 2 выхода) MMC-221 Ex (1 вход 1 выход) MMC-222 Ex (2 входа 2 выхода) MMC-231 Ex (1 вход 1 выход) MMC-232 Ex (2 входа 2 выхода) MMC-241 Ex (1 вход 1 выход) MMC-242 Ex (2 входа 2 выхода) | Преобразование сигналов силы постоянного тока в выходной сигнал | от 0 до 20 мА (от 4 до 20 мА)*** | от 0 до 20 мА (от 4 до 20 мА)*** | ±0,1 % (Y) | - | ±0,65 % (у) |
* - Статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов является
индивидуальной.
** - Статическая характеристика для преобразователей термоэлектрических ТХК (L) является индивидуальной.
*** - Конкретный диапазон приведен в паспорте.
Примечания:
1.
2.
Д - абсолютной.
Y - приведенной к диапазону выходного сигнала.
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±6 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 108,0x17,5x114,0 |
| Масса, г, не более | 150 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +20 до +30 75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более | от -40 до +85 95 |
| Маркировка взрывозащиты | [Ex ia Ga]IIC [Ex ia Ga]IIB |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 450000 |
| Средний срок службы, лет | 15 |
наносится на корпус преобразователя, на титульный лист паспорта, руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный | MMC-200 Ex | 1 шт. |
| Паспорт | КДСА.426442.ХХХ-ХХ1) ПС | 1 экз. |
| Руководство по эксплуатации2) (по требованию) | КДСА.426442.ХХХ3) РЭ | 1 экз. |
| Методика поверки (по требованию) | - | 1 экз. |
| Примечания: 1) - Принимает значения: 001 (для исполнения ММС-212 Ex), 001-01 ((для исполнения ММС-211 Ex), 002 (для исполнения ММС-222 Ex), 002-01 (для исполнения ММС-221 Ex), 003 (для исполнения ММС-232 Ex), 003-01 (для исполнения ММС-231 Ex), 004 (для исполнения ММС-242 Ex), 004-01 (для исполнения ММС-241 Ex), 005 (для исполнения ММС-252 Ex), 005-01 (для исполнения ММС-251 Ex), 2) - Допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес. Допускается поставка в электронном виде. 3) - Принимает значения: 001 (для исполнений ММС-211 Ex, ММС-212 Ex, ММС-231 Ex, ММС-232 Ex), 002 (для исполнений ММС-221 Ex, ММС-222 Ex, ММС-241 Ex, ММС-242 Ex), 005 (для исполнений ММС-251 Ex, ММС-252 Ex) | ||
приведены в п. 2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации КДСА.426442.ХХХ РЭ.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.12.23-066-00137093-2023 «Преобразователь измерительный ММС-200 Ex.
Технические условия».
| Зарегистрировано поверок | 1084 |
| Поверителей | 1 |
| Актуальность данных | 30.06.2025 |
