| Номер в госреестре | 95002-25 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDQXH |
| Изготовитель | Shanghai Wusong Electric Industrial Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDQXH (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока 110 и 220 кВ промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении взаимной индукции в первичной и вторичной обмотках, намотанных на один сердечник.
Трансформаторы напряжения выполнены в двух модификациях: JDQXH-126 с номинальным напряжением первичной обмотки 110/^3 кВ и JDQXH-252 с номинальным напряжением первичной обмотки 220/^3 кВ.
Трансформаторы напряжения представляют собой однофазные трансформаторы напряжения с газовой изоляцией.
Каждый трансформатор напряжения имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Напряжение на вторичной обмотке зависит от напряжения, приложенного к первичной обмотке, и соотношения витков первичной и вторичной обмоток. Сердечник и обмотки помещаются в закрытый алюминиевый бак, заполненный газом SF6, плотность которого контролируется специальным прибором. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери.
Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, крышка коробки пломбируется для предотвращения несанкционированного доступа.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на табличке из нержавеющей стали на корпусе трансформатора напряжения методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.

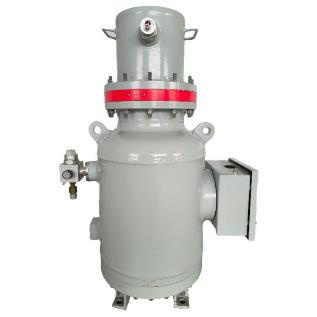

Общий вид трансформаторов напряжения представлен на рисунке 1. Место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 2.
JDQXH-126
JDQXH-252
Рисунок 1 - Общий вид трансформаторов напряжения JDQXH
Место пломбировки
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификации | JDQXH-126 | JDQXH-252 |
| Номинальное напряжение первичной обмотки Uihom, кВ | 110/^3 | 220/\'3 |
| Номинальное напряжение вторичной обмотки U2hom, В | 100; | 100/\3 |
| Номинальная частота, Гц | 50 или 60 | |
| Классы точности вторичных обмоток по ГОСТ 19832015 - основная - дополнительная | 0,2; 0,5; 1,0; 3,0 3P; 6P | |
| Номинальная мощность вторичных обмоток, ВА Коэффициент мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) | от 1 до 10 | |
| Номинальная мощность вторичных обмоток, В •А Коэффициент мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) | от 10 до 100 | |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение | |
| Модификации | JDQXH-126 | JDQXH-252 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 460х500х1000 | 700x900x1200 |
| Масса, кг, не более | 200 | 450 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +45 90 от 86 до 107 | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 250000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор напряжения | JDQXH-126 / JDQXH-252 | 1 |
| Паспорт | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения JDQXH. Стандарт предприятия.
