| Номер в госреестре | 95001-25 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JSQXH |
| Изготовитель | Shanghai Wusong Electric Industrial Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JSQXH (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Используются в распределительных устройствах с элегазовой изоляцией.
Принцип действия трансформаторов напряжения основан на явлении взаимной индукции в первичной и вторичной обмотках, намотанных на один сердечник.
Трансформаторы напряжения представляют собой трехфазные трансформаторы напряжения с газовой изоляцией.
Трансформаторы напряжения выполнены в модификации JSQXH-126 с номинальным напряжением первичной обмотки от 110/^3 до 150/^3.
Одна первичная обмотка и до пяти вторичных обмоток на каждом сердечнике, предназначены для измерения и/или защиты. Напряжение на вторичной обмотке зависит от напряжения, приложенного к первичной обмотке, и соотношения витков первичной и вторичной обмоток. Трансформатор напряжения помещает 3 комплекта сердечника и обмоток в герметичный алюминиевый бак, заполненный газом SF6, плотность которого контролируется специальным прибором. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, крышка коробки пломбируется от несанкционированного доступа.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на табличке из нержавеющей стали на корпусе трансформатора напряжения методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.

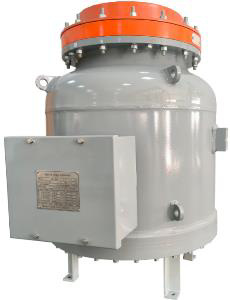

Общий вид трансформатора напряжения, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид трансформатора напряжения, место нанесения заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | от 110/^3 до 150/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3; 100 |
| Номинальная частота, Гц | 50 или 60 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 основная дополнительная | 0,2; 0,5; 1,0; 3,0; 3P; 6P |
| Номинальная мощность вторичных обмоток, В •А Коэффициент мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) | от 1 до 20 |
| Номинальная мощность вторичных обмоток, ВА Коэффициент мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) | от 10 до 100 |
аблица 2 -Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 950x1200x1000 |
| Масса, кг, не более | 600 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +45 90 от 86 до 107 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 150000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор напряжения | JSQXH | 1 |
| Паспорт | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения JSQXH. Стандарт предприятия.
