| Номер в госреестре | 94974-25 |
| Наименование СИ | Модули аналогового ввода |
| Обозначение типа СИ | S01 |
| Изготовитель | Общество с ограниченной ответственностью "СОФТИТЕК" (ООО "СОФТИТЕК"), г. Уфа |
| Год регистрации | 2025 |
| Срок свидетельства | 24.03.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналогового ввода S01 (далее по тексту - модули) предназначены для измерения сигналов от термопреобразователей сопротивления и датчиков, имеющих выходные сигналы постоянного тока и активного сопротивления, последующего преобразования в цифровую форму, а также передачи полученных значений через преобразователь интерфейсов RS-485 на программируемый логический контроллер или персональный компьютер с целью построения автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Модули являются устройствами ввода-вывода, предназначенными для построения распределенной системы сбора данных и управления. Модули соединяются между собой, а также с управляющим компьютером или контроллером с помощью промышленной сети на основе интерфейса RS-485. Управление модулями осуществляется через порт RS-485 по протоколу Modbus RTU.
Принцип действия модулей основан на аналого-цифровом преобразовании сигналов, поступающих от термопреобразователей сопротивления и датчиков, последующей их передаче по интерфейсу RS-485 на программируемые логические контроллеры, а также на персональный компьютер для отображения информации входных сигналов.
Модули не содержат механических переключателей. Все настройки модулей выполняются программно из управляющего компьютера (контроллера). Программно устанавливаются: диапазон измерений, формат данных, адрес модуля, скорость обмена, наличие бита контрольной суммы, параметры калибровки. Настроечные параметры запоминаются в электронно-программируемом постоянном запоминающем устройстве и сохраняются при выключении питания.
Модуль состоит из печатной платы со съемными клеммными колодками, помещенной в корпус, предназначенный для крепления на DIN-рейку.
Модули выполняются в следующих модификациях:
- модули аналогового ввода термосопротивлений S01.RTD04.01;
- модули аналогового ввода S01.AI08.01.
Заводской номер в виде цифрового обозначения наносится на заднюю сторону модулей на информационную наклейку.
Знак утверждения типа наносится на заднюю сторону модулей в виде наклейки.
Пломба в форме отрезка специальной пломбирующей самоклеящейся ленты наклеивается на стык между крышкой и основанием корпуса модулей.
Нанесение знака поверки на корпус модулей в обязательном порядке не предусмотрено.
Общий вид модулей представлен на рисунках 1-2, место нанесение заводского номера - на рисунке 3, место пломбировки - на рисунке 4.

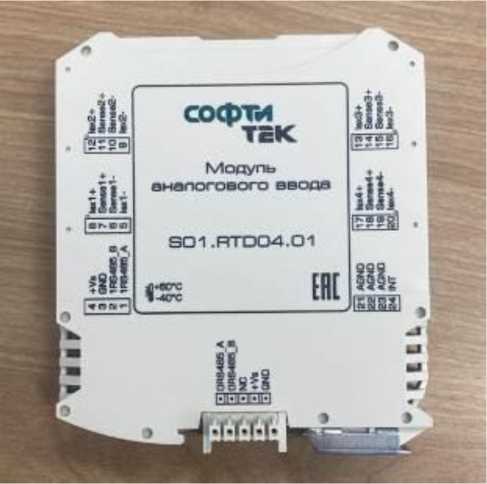

Рисунок 1 - Общий вид модуля аналогового ввода S01.RTD04.01

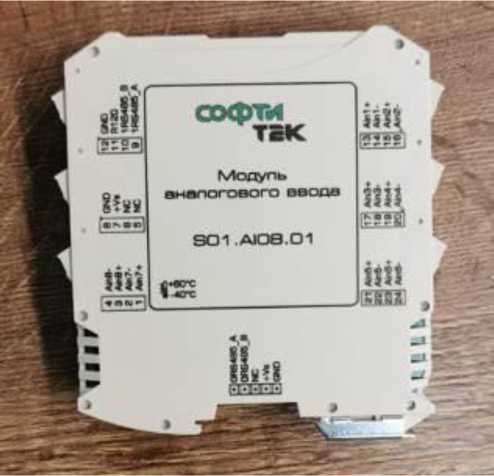

Рисунок 2 - Общий вид модуля аналогового ввода S01.AI08.01

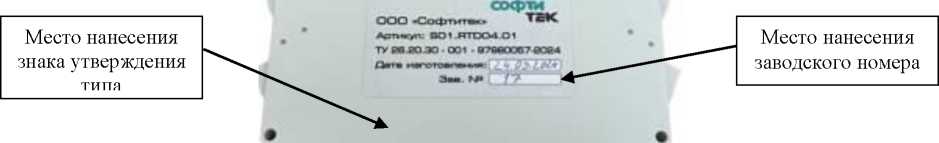

Рисунок 3 - Место нанесения заводского номера на корпус модулей
Рисунок 4 - Место нанесения пломбы на корпус модулей
Место нанесения пломбы в виде стикера-наклейки
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО модулей
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | S01.AI08.01 | S01.RTD04.01 |
| Номер версии (идентификационный номер) ПО | не ниже 4.х.х.х* | не ниже б.х.х.х* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 935FF5EA | 0F09D4F0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
| * «х» принимает значения от 1 до 9 и не относится к метрологически значимой части | ||
Таблица 2 - Метрологические характеристики модулей S01.RTD04.01
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления постоянного тока, Ом | от 0 до 3000 |
| Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений сопротивления постоянного тока, % | ±0,1 |
| Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления Pt100 (с температурным коэффициентом а = 0,00385 °С-1) по ГОСТ 6651-2009, °С | от -200 до +600 |
| Пределы допускаемой основной приведенной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений температуры от термопреобразователей сопротивления, % | ±0,1 |
| Количество измерительных каналов, шт. | 4 |
| Разрядность, бит | 24 |
| Примечания: 1. Нормируемым значением для приведенной погрешности является модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений. 2. Дополнительная погрешность измерений вызвана изменением температуры окружающей среды в пределах рабочих условий измерений на каждые 10 °С. | |
Таблица 3 - Метрологические характеристики модулей S01.AI08.01
| Наименование характеристики | Значение |
| Диапазон измерения силы постоянного тока, мА | от 0 до 20 |
| Предел допускаемой основной приведенной погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, % | ±0,05 |
| Количество измерительных каналов, шт. | 8 |
| Разрядность, бит | 12 |
| Примечания: 1. Нормируемым значением для приведенной погрешности является модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений. 2. Дополнительная погрешность измерений вызвана изменением температуры окружающей среды в пределах рабочих условий измерений на каждые 10 °С. | |
Таблица 4 - Технические характеристики модулей S01.RTD04.01, S01.AI08.01
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 9 |
| Габаритные размеры (унифицированный корпус для крепления на DIN-рейку), мм, не более - ширина - длина - высота | 22,5 109,0 113,0 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при +35 °С без конденсации влаги), %, не более - атмосферное давление, кПа | от -40 до +60 95 от 84 до 106,7 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 60000 |
| Срок службы, лет | 8 |
наносится на информационную наклейку на заднюю сторону средства измерений, титульные листы руководства по эксплуатации и паспорта средства измерений типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Модуль ввода-вывода | S01 | 1 |
| Паспорт | СФВЕ.426436.001 ПС | 1 |
| Руководство по эксплуатации1) | СФВЕ.426431.001 РЭ, СФВЕ.426432.001 РЭ | 1 |
| Примечание: 1) поставляется по запросу, может предоставляться в электронном виде | ||
приведены в разделах 10-13 в руководствах по эксплуатации «Руководство по эксплуатации Модуля аналогового ввода S01.RTD04.01. СФВЕ.426432.001 РЭ», «Руководство по эксплуатации Модуля аналогового ввода S01.AI08.01. СФВЕ.426431.001 РЭ».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.20.30-001-97980057-2024 «Модули аналогового ввода S01. Технические условия».
