| Номер в госреестре | 94904-25 |
| Наименование СИ | Хромато-масс-спектрометры газовые |
| Обозначение типа СИ | GSQ-500 |
| Изготовитель | Ningbo HEALTH Gene Technologies Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 14.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры газовые GSQ-500 (далее-хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометра.
Хромато-масс-спектрометр представляет собой моноблок, который состоит из газового хроматографа, масс-спектрометра, блока управляющей электроники и встроенного компьютера, установленных в общем корпусе. Масс-спектрометр включает в себя блок ионизации пробы электронным ударом, насос предварительной откачки, турбомолекулярный насос, квадрупольный масс-анализатор и детектор. Управление хромато-масс-спектрометром осуществляется с помощью встроенного компьютера под управлением ОС Windows.
Нанесение знака поверки на хромато-масс-спектрометры и их пломбирование не предусмотрено.
Обозначение типа хромато-масс-спектрометров, серийный номер в цифровом формате, идентифицирующий каждый экземпляр хромато-масс-спектрометра, наносятся на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления. Общий вид хромато-масс-спектрометров приведен на рисунке 1.
Вид информационной таблички (шильда) хромато-масс-спектрометра приведен на рисунке 2.

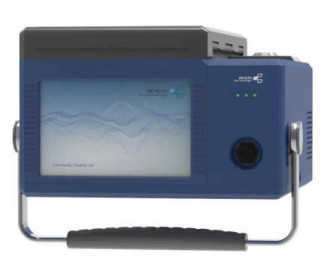

Рисунок 1 - Общий вид хромато-масс-спектрометров газовых GSQ-500
Рисунок 2 - Вид информационной таблички (шильда)
Хромато-масс-спектрометры оснащены встроенным программным обеспечением MiniGCMS и GCMS Data Analysis. Идентификационные данные программного обеспечения приведены в таблице 1.
Метрологически значимая часть ПО MiniGCMS выполняет следующие функции:
- управление хромато-масс-спектрометром;
- настройку режимов работы;
- получение масс-спектров и хроматограмм;
- проведение диагностических проверок.
Метрологически значимая часть ПО GCMS Data Analysis выполняет следующие функции:
- обработку и хранение результатов измерений;
- построение градуировочных графиков.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | MiniGCMS | GCMS Data Analysis |
| Номер версии (идентификационный номер) ПО | 1.х.х.ххх1) | l.x.xxxx.xxxxx1) |
| Цифровой идентификатор ПО | _ | _ |
| 1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м | от 2 до 550 |
| Отношение сигнал/шум (при вводе 1 мкл раствора с массовой концентрацией гексахлорбензола в изооктане 100 пг/мкл для m/z 284; шум среднеквадратический), не менее | 1000 |
| Относительное СКО выходного сигнала (при вводе 1 мкл раствора с массовой концентрацией гексахлорбензола в изооктане 100 пг/мкл для m/z 284; n=6), %, не более: - по площади пика - по времени удерживания | 10 5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 380x405x245 |
| Масса, кг, не более | 20 |
| Потребляемая мощность, В^А, не более | 330 |
| Параметры электрического питания: - напряжение питания адаптера, В - частота переменного тока питания адаптера, Гц | 220±22 50+1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +17 до +28 75 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 10 000 |
наносится на информационную табличку (шильд), расположенную на задней панели хромато-масс-спектрометра, методом печати при ее изготовлении и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность хромато-масс-спектрометра
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометр газовый | GSQ-500 | 1 шт. |
| Комплект ЗИП | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в документе «Хромато-масс-спектрометр газовый GSQ-500. Руководство по эксплуатации», раздел 3 «Новый метод».
При использовании в сфере государственного регулирования обеспечения единства измерений хромато-масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «Хромато-масс-спектрометры газовые GSQ-500». Ningbo HEALTH Gene Technologies Co., Ltd., Китай.
