| Номер в госреестре | 94829-25 |
| Наименование СИ | Анализаторы серы рентгенофлуоресцентные энергодисперсионные |
| Обозначение типа СИ | ES1260 |
| Изготовитель | Акционерное общество "ЭПАК-Сервис" (АО "ЭПАК-Сервис"), г. Омск; производственная площадка Shanghai East Electronic Co. Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 07.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы рентгенофлуоресцентные энергодисперсионные ES1260 (далее -анализаторы) предназначены для измерений массовой доли серы в жидких пробах, в нефти и нефтепродуктах.
Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на измерении интенсивности вторичного рентгеновского (флуоресцентного) излучения атомов серы под действием первичных рентгеновских лучей (рентгеновской трубки). Интенсивность измеренного флуоресцентного излучения пропорциональна массовой доле серы в исследуемых образцах. Под интенсивностью измеренного флуоресцентного излучения понимают площадь пика измеряемого элемента на спектре выходного сигнала детектора.
Конструктивно анализатор представляет собой стационарный лабораторный прибор, который состоит из источника рентгеновского излучения, оптической системы, кюветного отделения для установки исследуемых образцов, приемника вторичного излучения (детектора) и электронных блоков.
Корпус анализатора изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Каждый экземпляр анализатора имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения заводского номера на анализаторы представлено на рисунке 2.

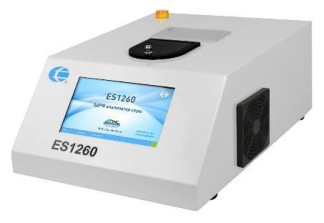

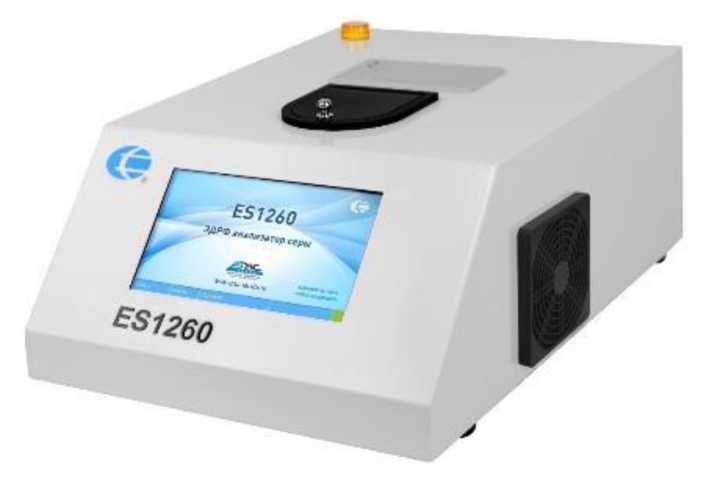

Рисунок 1 - Общий вид анализаторов серы рентгенофлуоресцентных энергодисперсионных
ES1260

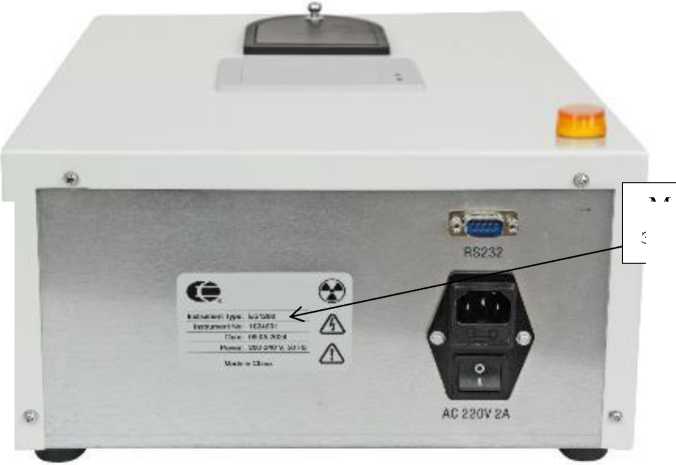

Рисунок 2 - Место нанесения заводского номера на анализаторы серы рентгенофлуоресцентные энергодисперсионные ES1260
Место нанесения заводского номера
Пломбировка анализаторов не предусмотрена. Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Анализаторы оснащены программным обеспечением (ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений, осуществлять обработку сигналов с детекторов и производить расчет массовой доли серы, а также накапливать данные и графические отображения кинетики анализа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1260 |
| Номер версии (идентификационный номер) ПО | V7.XX* |
| Цифровой идентификатор ПО | - |
| * XX относится к метрологически незначимой части ПО и принимает значения от 0 до 99 и от A до Z | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел обнаружения серы, млн-1 (мг/кг), не более | 5,0 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли серы, % | от 0 до 9,99 |
| Время измерения, с | от 1 до 999 |
| Объем образца, см3, не менее | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, ВА, не более | 220 ± 20 50 ± 0,5 100 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 165 300 410 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 30 °С), %, не более | от + 5 до + 40 85 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор серы рентгенофлуоресцентный энергодисперсионный | ES1260 | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Анализаторы серы рентгенофлуоресцентные энергодисперсионные ES1260. Руководство по эксплуатации», раздел 4 «Методы использования».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии аттестованными методиками (методами) измерений.
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
ТУ 26.51.53-001-4721283-2024 «Анализаторы серы рентгенофлуоресцентные энергодисперсионные ES 1260. Технические условия».
