| Номер в госреестре | 94799-25 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШВ-24 |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 04.03.2030 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШВ-24 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, заключенного в жесткую коробку, на которую наложена вторичная обмотка. Трансформаторы используются (встраиваются) в качестве комплектующих изделий в пофазно-экранированнных токопроводах генераторных распределительных устройств. Трансформаторы относятся к шинным, встроенным.
Трансформаторы не имеют модификаций, но отличаются классами точности, номинальными первичными токами и соответствующими им метрологическими характеристиками.
Заводской номер наносится на маркировочную табличку методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Пример маркировочной таблички трансформаторов с указанием места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

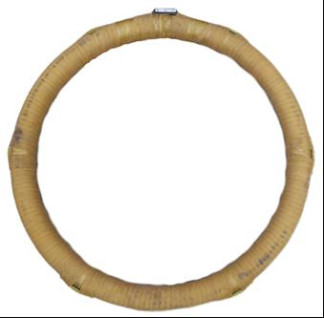

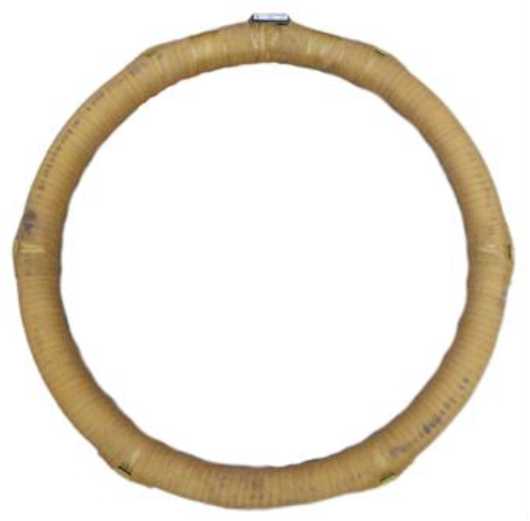

Рисунок 1 - Общий вид трансформаторов тока ТШВ-24
Место нанесения знака утверждения типа
Место нанесения заводского номера

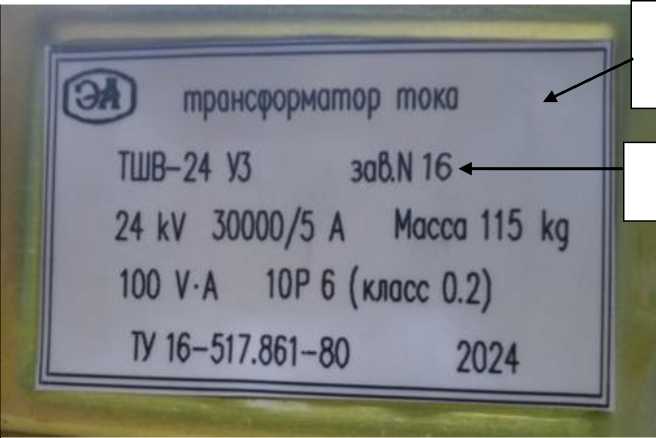

Рисунок 2 - Пример маркировочной таблички трансформаторов тока ТШВ-24 с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальное напряжение Uном, кВ | 24 | |
| Номинальная частота, Гц | 50 | |
| Номинальный первичный ток 11ном, А | 24000 | 30000 |
| Наибольший рабочий первичный ток, А | 24000 | 29400 |
| Наименование характеристики | Значение | |
| Номинальный вторичный ток 12ном, А | 5 | |
| Класс точности вторичных обмоток: - для измерений и учета по ГОСТ 7746-2015 - для защиты по ГОСТ 7746-2015 | 0,2; 0,2S 10P | |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 100 | |
| Номинальная предельная кратность вторичных обмоток для защиты | 5 | 6 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | 5 | 6 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (внешний диаметрхвнутренний диаметр), мм, не более | 1280,0x1015,0 |
| Масса, кг, не более | 126,0 |
| Климатическое исполнение по ГОСТ 15150-69 | У |
| Категория размещения по ГОСТ 15150-69 | 3 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 876000 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШВ-24 | 1 шт. |
| Паспорт | ИБДП.671235.002 ПС | 1 экз. |
| Руководство по эксплуатации | ИБДП.671235.002РЭ | * 1 экз. |
| * - на партию трансформаторов, поставляемых в один адрес | ||
приведены в разделе 2 «Использование по назначению» документа ИБДП.671235.002РЭ «Трансформаторы тока ТШВ-24. Руководство по эксплуатации».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы
для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ16-517.861-80 «Трансформаторы тока типов ТШВ24 и ТШВ27. Технические условия».
