| Номер в госреестре | 94779-25 |
| Наименование СИ | Измерители емкости и ESR |
| Обозначение типа СИ | E7-53 |
| Изготовитель | Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители емкости и ESR E7-53 (далее - измерители) предназначены для измерений электрической емкости и эквивалентного последовательного сопротивления (далее - ESR) электрических конденсаторов.
Принцип действия измерителей основан на исследовании характеристики заряда конденсатора постоянным током. Суть метода заключается в определении двух временных интервалов зарядки конденсаторов постоянным током до определенных напряжений, по значениям которых вычисляются значения электрической емкости и ESR. При этом, электрическая емкость определяется наклоном прямой заряда, который можно рассчитать по двум измеренным временным точкам, а ESR - смещением этой прямой вдоль оси ординат.
Конструктивно измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены кнопка включения, сенсорный экран и измерительные разъемы.
Заводской номер измерителей наносится на маркировочную табличку,
расположенную на задней панели корпуса, типографским методом в виде цифрового кода.
Общий вид измерителей с указанием места ограничения доступа к местам настройки, мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1, 2. Способ ограничения доступа к местам настройки - нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий боковую крышку измерителей. Нанесение знака поверки на измерители не предусмотрено.
Место нанесения знака утверждения типа

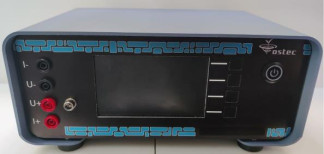

Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа (вид спереди)
Место нанесения
заводского номера
Место нанесения пломбировочной наклейки
Рисунок 2 - Общий вид измерителей с указанием места ограничения доступа к местам настройки и места нанесения заводского номера (вид сзади)
Встроенное программное обеспечение (далее - ПО) измерителей обеспечивает функционирование измерителей и управление интерфейсом. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | З.х.х |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (3); - номер версии метрологически незначимой части ПО (x.x), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики при измерении электрической емкости
| Диапазон измерений электрической емкости | Поддиапазон измерений электрической емкости | Режим тока заряда емкости, мА | Режим напряжения заряда емкости, В | Пределы допускаемой относительной погрешности измерений электрической емкости, % |
| от 0,1 нФ до 110 мкФ | от 0,1 до 10 нФ включ. | 0,1 | 9,5 | ±6,6 |
| св. 10 до 100 нФ включ. | 0,1 | 5 или 9,5 | ±4,0 | |
| св. 100 нФ до 10 мкФ включ. | 0,1 | 5 или 9,5 | ±1,0 | |
| св. 10 до 100 мкФ включ. | 10 | 5 или 9,5 | ±1,0 | |
| св. 100 до 110 мкФ включ. | 250 | 9,5 | ±1,5 |
Таблица 3 - Метрологические характеристики при измерении эквивалентного
последовательного сопротивления
| Диапазон измерений эквивалентного последовательного сопротивления | Пределы допускаемой относительной погрешности измерений эквивалентного последовательного сопротивления, % |
| от 0,2 до 10,0 Ом | ±7,5 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - номинальное значение частоты переменного тока, Гц | 230±23 50 |
| Потребляемая мощность, В^А, не более | 50 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 185х285х135 |
| Масса, кг, не более | 4 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от +15 до +35 от 45 до 75 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 7000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели измерителя, типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель емкости и ESR | E7-53 | 1 шт. |
| Измерительные щупы | - | 1 шт. |
| Измерительные щупы «крокодилы» | - | 1 шт. |
| Руководство по эксплуатации | ЛДПА.441-10.00.000РЭ | 1 экз. |
| Формуляр | ЛДПА.441-10.00.000ФО | 1 экз. |
приведены в п. 5.3 «Методика измерения» документа ЛДПА.441-10.00.000РЭ «Измерители емкости и ESR E7-53. Руководство по эксплуатации».
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ЛДПА.441-10.00.000ТУ «Измерители емкости и ESR E7-53. Технические условия».
