| Номер в госреестре | 94775-25 |
| Наименование СИ | Антенны дипольные низкочастотные |
| Обозначение типа СИ | АДН-7М |
| Изготовитель | Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны дипольные низкочастотные АДН-7М (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем в приемном симметричном нагруженном вибраторе электрического тока в соответствующее ему переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

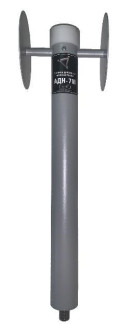

Конструктивно антенны выполнены в металлическом корпусе с выходным разъёмом N-тип (розетка) в нижней части и симметричным нагруженным дисками вибратором в верхней части. Вибраторы закреплены на боковых поверхностях круглого металлического корпуса, в котором размещены усилитель и элементы питания в виде аккумуляторных батарей. В верхней части корпуса размещены движковый переключатель, гнездо зарядное и светодиодные индикаторы заряда-разряда аккумуляторов.
Питание антенн осуществляется от внутреннего аккумуляторного источника питания, зарядка которого осуществляется зарядным устройством.
Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.
Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр антенны, наносится фотохимическим методом или гравированием на информационную табличку, размещаемую на корпусе.

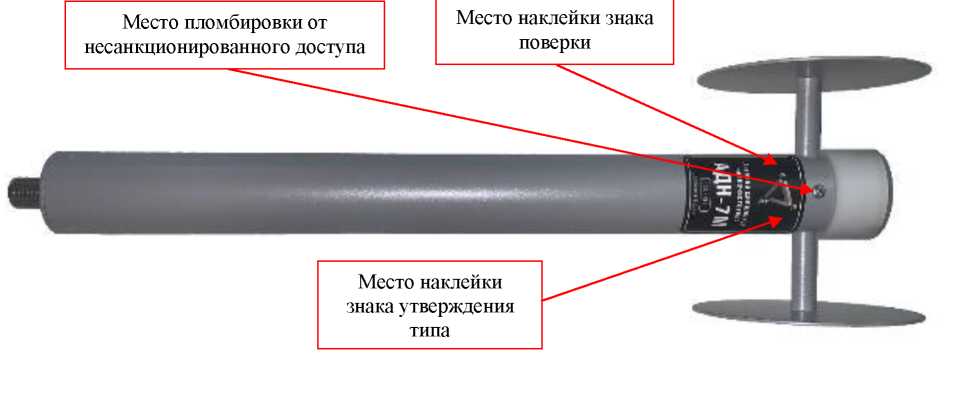

Место пломбировки от несанкционированного доступа
Место наклейки знака утверждения типа
Место наклейки знака поверки
Рисунок 1 - Общий вид антенны

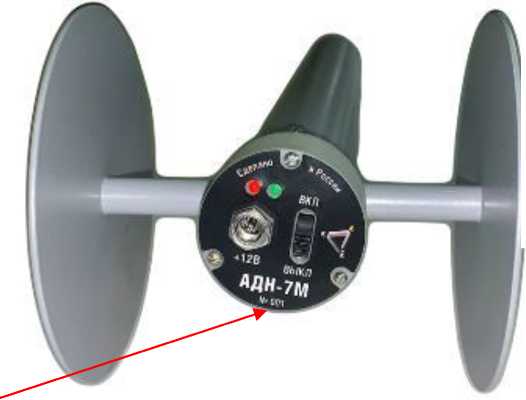

Место нанесения заводского номера
Рисунок 2 - Общий вид антенны сверху
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 60 до 3-107 |
| Коэффициент калибровки, дБ (м-1) | от 5 до 30 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более | ± 2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Тип выходного соединителя | N-тип (розетка) |
| Номинальное выходное сопротивление, Ом | 50 |
| Напряжение питания постоянного тока, только для зарядки встроенных аккумуляторных батарей, В | +12 |
| Время непрерывной работы при полностью заряженных аккумуляторных батарей, ч, не менее | 10 |
| Масса, кг, не более | 1,0 |
| Габаритные размеры (длина х высота х ширина), мм, не более | 450x120x110 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре +25 °С, % атмосферное давление, кПа | от + 15 до + 25 до 80 от 84,0 до 106,7 |
наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.
Таблица 3 - Комплектность средства измерений
| п/п | Наименование | Обозначение | Количество, шт. |
| 1 | Антенна дипольная низкочастотная | АДН-7М | 1 |
| 2 | Кабель соединительный | - | 1 |
| 3 | Устройство зарядное | БПС 12-0,35 | 1 |
| 4 | Держатель антенны 1) | - | 1 |
| 5 | Штатив 1) | - | 1 |
| 6 | Футляр (чемодан-кейс) 1) | - | 1 |
| 7 | Руководство по эксплуатации | ЛТМВ.464653.008РЭ | 1 экз. |
| 8 | Паспорт | ЛТМВ.464653.008ПС | 1 экз. |
| 1) - поставляется по согласованию с заказчиком. | |||
приведены в части 7 «Порядок работы» ЛТМВ.464653.008РЭ «Антенна дипольная низкочастотная АДН-7М. Руководство по эксплуатации».
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
Приказ Росстандарта от 30 декабря 2022 г. № 3343 «Об утверждении государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц»;
ЛТМВ.464653.008ТУ Технические условия. Антенна дипольная низкочастотная АДН-7М.
| Зарегистрировано поверок | 42 |
| Поверителей | 1 |
| Актуальность данных | 22.02.2026 |
