| Номер в госреестре | 94673-25 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | К15-БИЗА |
| Изготовитель | Общество с ограниченной ответственностью "Эй энд Ти Текнолоджис" (ООО "Эй энд Ти Текнолоджис"), г. Уфа |
| Год регистрации | 2025 |
| Срок свидетельства | 19.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты К15-БИЗА (далее по тексту - барьеры) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные аналоговые сигналы силы постоянного тока, в том числе для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.
Принцип действия барьеров основан на преобразовании входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока с возможностью передачи сигналов по протоколу HART. Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.
Конструктивно барьеры являются законченными модулями, выполненными в виде электронной платы с клеммниками, размещенной в неразборном пластмассовом корпусе. Барьеры рассчитаны для монтажа на DIN-рейку. Подача питания на барьеры осуществляется как через съемные клеммные колодки, так и через специальный разъём со стороны DIN-рейки.
Барьеры имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня ia или ib в соответствии с требованиями для электрооборудованию подгрупп IIB и ПС по ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014, имеют маркировку взрывозащиты «[Ех iа Ga] IIB/IIC».
Барьеры изготавливаются в следующих модификациях:
К15-БИЗА-24420-(0-20)-(0-20), К15-БИЗА-24420-(0-20)-(0-5), К15-БИЗА-24420-(0-5)-(0-20), К15-БИЗА-24420-(0-5)-(0-5), К15-БИЗА-24420Н-(0-20)-(0-20), которые отличаются диапазонами входных, выходных сигналов и наличием сигналов передачи по протоколу HART.
Заводской номер в виде цифро-буквенного обозначения, наносится типографским методом на маркировочную табличку. Маркировочная табличка крепиться на корпус барьеров, и расположена на боковой панели, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Знак утверждения типа наносится на маркировочную табличку.
Нанесение знака поверки на корпус барьеров не предусмотрено.
Пломбирование конструкцией барьеров не предусмотрено.

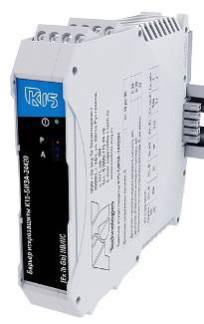

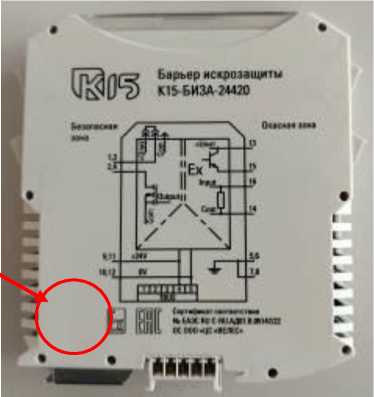

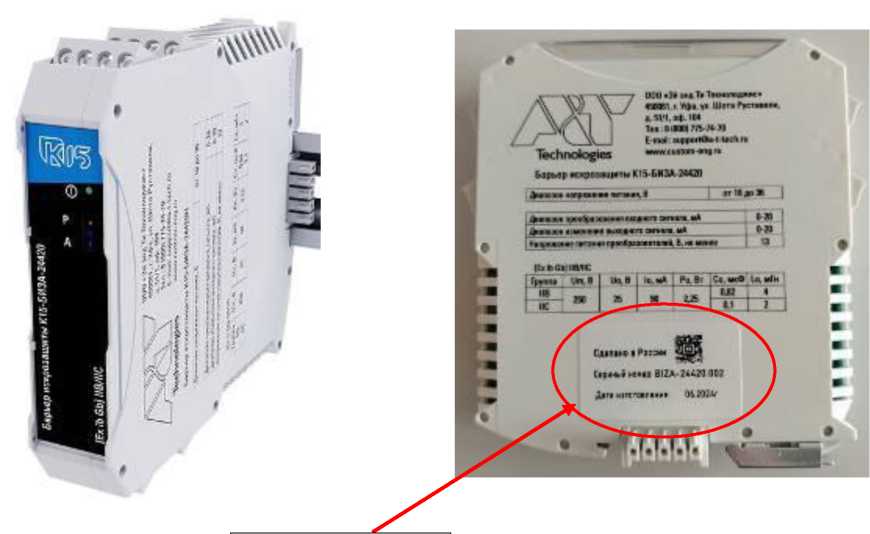

Общий вид барьеров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 2.
К15-БИЗА-24420 I - II - III
Тип барьера
Не указывается - барьер с искробезопасным входом;
H - HART-прозрачный барьер с искробезопасным аналоговым входом
(0-5) или (0-20)
(0-5) или (0-20)
Рисунок 1 - Обозначение барьеров
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид барьеров, места нанесения заводского номера и знака утверждения
Таблица 1 - Метрологические характеристики барьеров
| Наименование характеристики | Значение | ||||
| Модификация | К15- БИЗА-24420-(020)-(0-20) | К15-БИЗА-24420-(020)-(0-5) | К15-БИЗА-24420-(05)-(0-20) | К15-БИЗА-24420-(05)-(0-5) | К15-БИЗА-24420H-(0-20)-(0-20) |
| Диапазон входного сигнала силы постоянного тока, мА | от 0 до 20 | от 0 до 20 | от 0 до 5 | от 0 до 5 | от 0 до 20 |
| Диапазон выходного сигнала силы постоянного тока, мА | от 0 до 20 | от 0 до 5 | от 0 до 20 | от 0 до 5 | от 0 до 20 |
| Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований силы постоянного тока, % | ±0,1 | ||||
| Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 10°С, % | ±0,1 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания постоянного тока, В | от 18 до 36 |
| Потребляемая мощность, Вт, не более | 3,8 |
| Масса, кг, не более | 0,2 |
| Габаритные размеры (ШиринахВысотахТолщина), мм, не более | 120x120x25 |
| Нормальные условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от +18 до +22 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -40 до +60 85 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ составляет не менее, ч, не менее | 50000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, титульный лист паспорта и руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Барьер искрозащиты К15-БИЗА | К15-БИЗА-24420* | 1 |
| Паспорт | ЕСЛТ.426475.011 ПС | 1 |
| Руководство по эксплуатации | ЕСЛТ.426475.011РЭ | 1 |
| Примечание: в соответствии с заказом | ||
приведены п. 1.3 «Устройство и работа» в руководстве по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ТУ 26.51.190-011-06013736-2017 «Барьеры искрозащиты К15-БИЗ и К15-БИЗА. Технические условия.
