| Номер в госреестре | 94659-25 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | LWCN |
| Изготовитель | Chongqing Longway Instrument Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 14.02.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные LWCN (далее -преобразователи) предназначены для преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока и передачи этих сигналов на системы управления и другое оборудования.
Принцип действия преобразователей основан на преобразовании входных сигналов силы постоянного тока, их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе полимеризованных материалов PC+ABS. Преобразователи могут устанавливаться как на DIN-рейку, так и на объединенную плату. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Преобразователи являются электрическим корреляционным устройством, соединяющим промышленные полевые приборы с диспетчерской и распределяющим сигналы посредством тройной изоляции входа, выхода и источника питания, эффективно решая проблему помех в системе управления промышленной автоматикой и обеспечивая стабильную и надежную работу системы.
Преобразователи изготавливаются в следующих модификациях: LWCN3051, LWCN3053, LWCN3056 (преобразователи аналогового входа), LWCN3054, LWCN3055, LWCN3052-11 (изоляторы аналогового входа), LWCN3045-11, LWCN3005 (изоляторы аналогово выхода).
Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку, расположенную на корпусе преобразователей методом гравировки в виде цифрового кода. Нанесение знака поверки на средство измерений не предусмотрено.

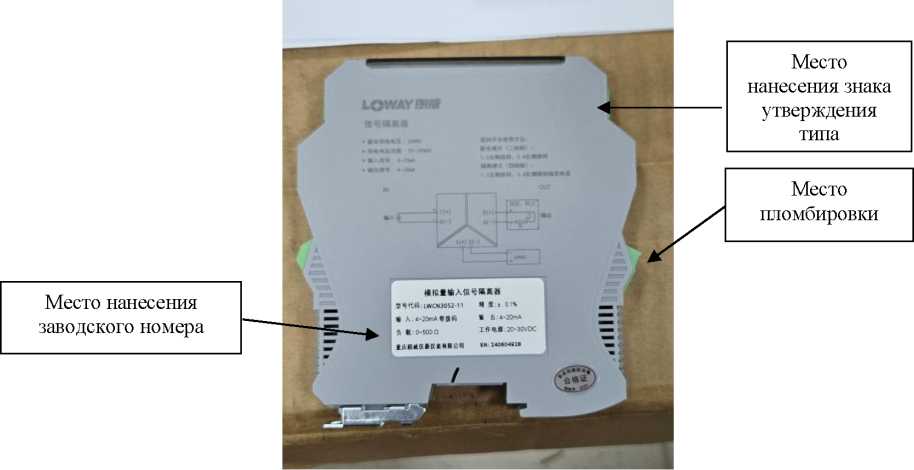

Общий вид преобразователей с указанием места нанесения заводского номера и места пломбировки представлен на рисунке 1.

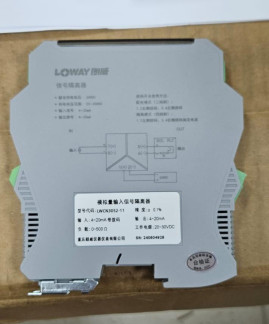

Рисунок 1 - Общий вид преобразователей
Данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ITTES_311, ITTES_312, ITTES_322 |
| Номер версии (идентификационный номер ПО), не ниже | 1.1.1 |
| Цифровой идентификатор ПО |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Модиф икация | Назначение | Количество входов и выходов | Диапазон входного сигнала | Диапазон выходного сигнала | Пределы допускаемо й основной приведенно й к диапазону выходного сигнала погрешности преобразова ний входного сигнала в выходной сигнал, % | Пределы допускаемой дополнительно й приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 ОС, % |
| LWCN 3051 | Преобразование аналогового входа | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 3053 | Преобразование аналогового входа | 1 вход 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 3054 | Изоляторы аналогового входа | 2 входа 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 3055 | Изоляторы аналогового входа | 1 вход 3 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 3056 | Преобразование аналогового входа | 1 вход 4 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 305211 | Изоляторы аналогового входа сигнала | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 304511 | Изоляторы аналогового выхода сигнала | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| LWCN 3005 | Изоляторы аналогового выхода сигнала | 2 входа 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
аблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Потребляемая мощность, В^А, не более | 5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 12,5x110x120 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +60 95 от 80 до 106 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 176 000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским способом и на корпус преобразователя в виде наклейки.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Преобразователь измерительный многофункциональный | LWCN | 1 |
| Руководство по эксплуатации | _ | 1 |
| Паспорт | _ | 1 |
| Примечание - Модификация в соответствии с заказом | ||
приведены в разделе 1 «Описание и работа» руководства по эксплуатации РЭ «Преобразователи измерительные многофункциональные LWCN. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Стандарт предприятия Chongqing Longway Instrument Co., Ltd., Китай.
