| Номер в госреестре | 94559-25 |
| Наименование СИ | Модули ввода-вывода измерительные систем безопасности TCS-900 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | SUPCON Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 05.02.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода-вывода измерительные систем безопасности TCS-900 (далее - модули измерительные) предназначены для измерений и преобразований сигналов силы и напряжения постоянного тока и частоты следования импульсов от первичных измерительных преобразователей или других источников, а также формирования выходных информационных сигналов и сигналов управления.
Модули измерительные входят в состав систем TCS-900, которые относятся к проектно-компонуемым изделиям и конструктивно выполнены из соединенных согласно требуемой конфигурации: контроллеров, модулей ввода-вывода сигналов, технологических и коммуникационных модулей, инженерных станций и модулей питания.
Принцип действия модулей измерительных с входными каналами основан на измерении и преобразовании сигналов силы и напряжения постоянного тока и частоты следования импульсов в цифровые выходные сигналы, которые при помощи коммуникационных модулей могут быть переданы на контроллеры и инженерные станции. Принцип действия модулей измерительных с выходными каналами основан на преобразовании цифровых сигналов, поступающих от контроллеров, в выходные аналоговые сигналы постоянного тока.
Модули измерительные выпускаются в следующих модификациях: SAI9010, SAI9020-H, SPI9010, SAO9010-H, отличающихся друг от друга метрологическими и техническими характеристиками.
Модули измерительные модификации SAI9010 - 32-канальные модули аналогового ввода сигналов силы и напряжения постоянного тока.
Модули измерительные модификации SAI9020-H - 16-канальные модули аналогового ввода сигналов силы и напряжения постоянного тока с поддержкой протокола HART.
Модули измерительные модификации SPI9010 - 9-канальные модули ввода импульсных сигналов.
Модули измерительные модификации SAO9010-H - 16-канальные модули
аналогового вывода сигналов силы постоянного тока.

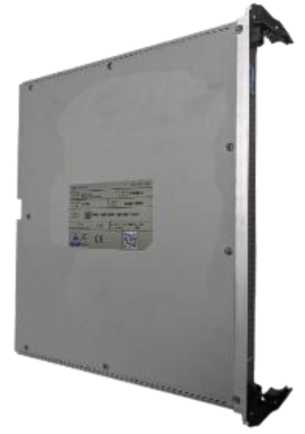

Общий вид модулей измерительных представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе каждого модуля измерительного. Обозначение места нанесения заводского номера представлено на рисунке 2.
Конструкция модулей измерительных и условия их эксплуатации
не предусматривают нанесение знака поверки непосредственно на модули измерительные. Пломбирование модулей измерительных не предусмотрено.
Место нанесения заводского номера
Рисунок 2 - Обозначение места нанесения заводского номера
Рисунок 1 - Общий вид модулей
измерительных
Программное обеспечение (далее - ПО) модулей измерительных включает внутреннее и внешнее ПО.
Внутреннее ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей измерительных в производственном цикле на заводе-изготовителе и в процессе эксплуатации не подлежит изменению. Метрологические характеристики модулей измерительных нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей измерительных и не является метрологически значимым.
Уровень защиты внутреннего ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Внутреннее ПО | Внешнее ПО (SafeContrix) |
| Номер версии (идентификационный номер) ПО | не ниже 10.10.00 | не ниже V1.10.17.03 |
| Цифровой идентификатор ПО | _ | _ |
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики модулей измерительных
| Модификация модулей измерительных | Диапазоны преобразований сигналов | Пределы допускаемых приведенных к диапазону измерений/воспроизведений погрешностей | |
| основной | дополнительной, вызванной отклонением температуры окружающей среды от нормальных условий, на каждый 1 °С | ||
| SAI9010 | от 0 до 10 мА, от 4 до 20 мА | ±0,20 % | ±0,01 % |
| от 0 до 5 В, от 1 до 5 В | ±0,10 % | ||
| SAI9020-H | от 0 до 10 мА, от 4 до 20 мА | ±0,20 % | |
| от 0 до 5 В, от 1 до 5 В | ±0,10 % | ||
| SPI9010 | от 1 до 30000 Гц | ±0,01 % | _ |
| SAO9010-H | от 4 до 20 мА | ±0,20 % | ±0,01 % |
Примечание - При расчете погрешностей модулей измерительных, при рабочих условиях, основные и дополнительные погрешности суммируются алгебраически.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20,4 до 28,8 |
| Температура окружающей среды в нормальных условиях, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа | от -5 до +60 от 5 до 95 от 80 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист руководства по эксплуатации.
Комплектность модулей измерительных приведена в таблице 5.
Таблица 5 - Комплектность модулей измерительных
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль ввода-вывода измерительный систем безопасности TCS-900 | SAI9010, SAI9020-H, SPI9010, SAO9010-H | 11) |
| TCS-900. Модули аналогового ввода SAI9010. Руководство по эксплуатации | IM25H13-R | 12) |
| TCS-900. Модули аналогового ввода SAI9020-H. Руководство по эксплуатации | IM25H21-R | 12) |
| Наименование | Обозначение | Количество, шт./экз. |
| TCS-900. Модули ввода импульсных сигналов SPI9010. Руководство по эксплуатации | IM25H23-R | 12) |
| TCS-900. Модули аналогового вывода SA09010-H. Руководство по эксплуатации | IM25H22-R | 12) |
| 1) Модификация в соответствии с заказом. 2) В соответствии с заказом. | ||
приведены в разделе 1 «Общий обзор» IM25H13-R, IM25H21-R, IM25H23-R, IM25H22-R руководств по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Модули ввода-вывода измерительные систем безопасности TCS-900. Стандарт предприятия.
