| Номер в госреестре | 94548-25 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОГ-150 |
| Изготовитель | Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии"), Псковская область, г. Великие Луки |
| Год регистрации | 2025 |
| Срок свидетельства | 05.02.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОГ-150 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, сигнализации и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 150 кВ и наибольшее рабочее напряжение сети 172 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Трансформаторы - заземляемые, однофазные, электромагнитные, одноступенчатые, с газовой изоляцией.
Активная часть трансформаторов - шихтованный магнитопровод, набранный из листов электротехнической стали с вторичными обмотками, размещенными в алюминиевом заземленном корпусе. Обмотки расположены на магнитопроводе концентрически: внутри -дополнительная вторичная обмотка (далее - обмотка «Д»). Поверх нее намотана основная вторичная обмотка для измерений и защиты (далее - обмотка «И»), затем - основная вторичная обмотка, предназначенная для питания цепей учета электроэнергии (далее - обмотка «У»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами. Трансформаторы могут изготавливаться с двумя или тремя вторичными обмотками.
На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию трансформатора. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки. На корпусе расположены заземляемый вывод первичной обмотки, выводы вторичных обмоток, сигнализатор плотности для определения давления элегаза, устройство для заполнения элегазом, предохранительный клапан с разрывной мембраной, табличка технических данных. По требованию заказчиков цвет изолятора может отличаться.
Зажимы вторичной обмотки для учета имеют устройство, с помощью которого производится пломбирование от несанкционированного доступа.
Сигнализатор плотности имеет специальные контакты, с помощью которых подаются сигналы при снижении давления изолирующего газа, являющегося основной изоляцией трансформатора.
Предохранительный клапан, защищающий трансформатор от повышения давления элегаза при пробое внутренней изоляции, имеет разрывную мембрану.
Трансформаторы выпускаются в двух климатических исполнениях У, УХЛ, категория размещения 1 по ГОСТ 15150-69.
Нанесение знака поверки на средство измерений не предусмотрено.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных способом лазерной гравировки.

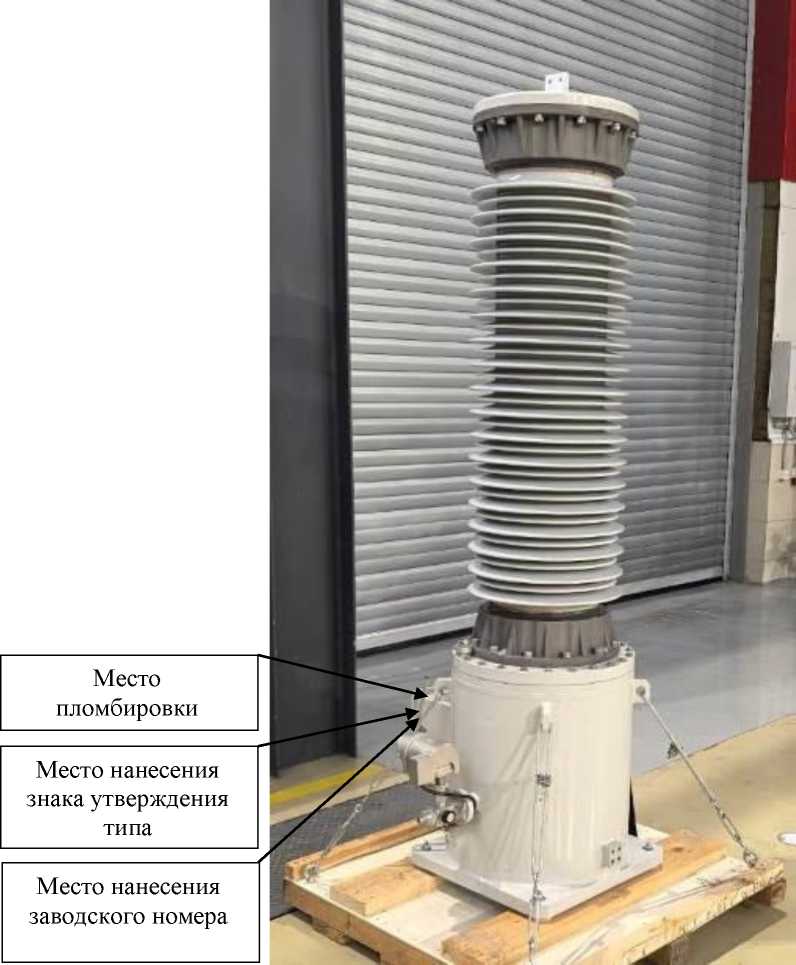

Общий вид трансформаторов с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

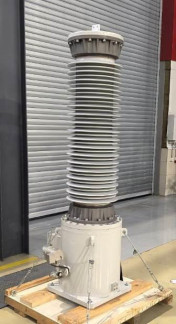

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОГ-150
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора, кВ | 150 |
| Номинальное напряжение первичной обмотки, кВ | 150/\3 |
| Наибольшее рабочее напряжение первичной обмотки, кВ | 172/\3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Количество вторичных обмоток: | |
| - для учета | 1 |
| - для измерения | 1 |
| - для защиты | 1 |
| Классы точности вторичных обмоток для измерения и учета | 0,2; 0,5; 1,0 |
| Класс точности вторичной обмотки для защиты | 3Р |
| Номинальные мощности вторичных обмоток, В^А, в классах | |
| точности: | |
| - 0,2 | от 1 до 120 |
| - 0,5 | от 1 до 200 |
| - 1,0 | от 1 до 300 |
| - 3Р | от 1 до 1000 |
| Предельная мощность трансформатора, ВА | до 1600 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 625 |
| Габаритные размеры, мм, не более: | |
| - длина | 800 |
| - ширина | 630 |
| - высота | 2500 |
| Нижнее рабочее и верхнее рабочее значение температуры окружающего воздуха, °С | от -60 до +45 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы трансформаторов, лет | 30 |
| Средняя наработка до отказа, ч | 2-106 |
наносится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор напряжения | ЗНОГ-150 | 1 |
| Руководство по эксплуатации | ИВЕЖ.671214.027 РЭ | 11) |
| Паспорт | ИВЕЖ.671214.027 ПС | 1 |
| Руководство по эксплуатации сигнализатора плотности | _ | 12) |
| Паспорт сигнализатора плотности | _ | 1 |
| Примечания: 1) - на один трансформатор или на партию из трех трансформаторов, поставляемых по одному заказу в один адрес; 2) - на один трансформатор или на партию из трех трансформаторов, поставляемых по одному заказу в один адрес. | ||
приведены в пункте 1.4 «Устройство и работа» документа ИВЕЖ.671214.027 РЭ «Трансформаторы напряжения ЗНОГ-150. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ТУ 27.11.42-172-49040910-2024 (ИВЕЖ.671214.027ТУ) Трансформаторы напряжения ЗНОГ-150. Технические условия.
