| Номер в госреестре | 94543-25 |
| Наименование СИ | Логгеры барометрической компенсации |
| Обозначение типа СИ | Баромар |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 04.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Логгеры барометрической компенсации Баромар (далее - логгеры Баромар) предназначены для автоматических измерений атмосферного давления и температуры воздуха.
Конструктивно логгеры Баромар состоят из первичных измерительных преобразователей (датчиков) атмосферного давления, температуры воздуха и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный цилиндрический корпус.
Принцип действия датчиков:
- при измерении атмосферного давления основан на механической деформации кварцевой мембраны при изменении давления контролируемой среды. Мембрана деформирует силочувствительный резонатор, что приводит к девиации его резонансной частоты пропорционально входному давлению;
- при измерении температуры воздуха основан на измерении датчиком температуры воздуха на основе термистора, который включен в одно из плеч моста. Сигнал с диагонали моста усиливается операционным усилителем и подается на вход аналого-цифрового преобразователя температуры воздуха.
Логгеры Баромар передают значения атмосферного давления и температуры воздуха по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.
Серийный номер, в виде цифрового обозначения, состоящий из девяти арабский цифр, наносится на корпус логгера Баромар методом лазерной гравировки в виде наклейки.
Нанесение знака поверки на логгеры Баромар не предусмотрено.

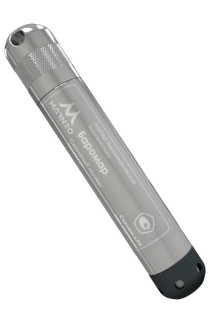

Общий вид логгеров Баромар с указанием мест нанесения серийного номера и знака утверждения типа СИ представлен на рисунке 1.
Место нанесения наклейки с указанием серийного номера и знака утверждения типа СИ
Рисунок 1 - Общий вид логгеров Баромар с указанием мест нанесения серийного номера и знака утверждения типа СИ
Логгеры Баромар имеют встроенное программное обеспечение (ПО) ISAT_01549-01, которое обеспечивает сбор, обработку информации, передачу результатов измерений и автономное ПО «AquaLog» для отображения результатов измерений, проверки состояния и настройки логгеров Баромар с внешними устройствами через последовательный интерфейс.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | ISAT_01549-01 | «AquaLog» |
| Номер версии (идентификационный номер) ПО | 1.x1) | 1.x1) |
| 1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений температуры воздуха, °С | от -30,0 до +60,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,1 |
| Диапазон измерений атмосферного давления, гПа | от 500,0 до 1250,0 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания - литиевая батарея с номинальным значением напряжения, В | 3,6 |
| Габаритные размеры, мм, не более: - диаметр - высота | 22,2 129,0 |
| Масса, кг, не более | 0,250 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха при температуре 35 °С, % | от -30 до +60 до 100 |
Таблица 4 - Показатели надежности
| Наименование характеристик | Значение |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на корпус логгеров Баромар методом лазерной гравировки в виде наклейки и на титульный лист руководства по эксплуатации ИСАТ.416123.001РЭ типографским способом.
Таблица 5 - Комплектность логгеров Баромар
| Наименование | Обозначение | Количество |
| Логгер барометрической компенсации | Баромар* | 1 шт. |
| Паспорт | ИСАТ.416123.001ПС | 1 экз. |
| Руководство по эксплуатации | ИСАТ.416123.001РЭ | 1 экз. |
| * Полная комплектация указывается в паспорте | ||
приведены в документе ИСАТ.416123.001РЭ «Логгер барометрической компенсации
Баромар. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1-1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
ИСАТ.416123.001 ТУ «Логгер барометрической компенсации Баромар. Технические условия».
