| Номер в госреестре | 94510-25 |
| Наименование СИ | Комплекты мер для ультразвуковой дефектоскопии |
| Обозначение типа СИ | СОП-NK-4-М-0.00 |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2025 |
| Срок свидетельства | 31.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для ультразвуковой дефектоскопии COn-NK-4-M-O.OO (далее - комплекты мер) предназначены для воспроизведения геометрических параметров искусственных дефектов, используемых для проведения поверки, настройки и калибровки установок ультразвукового контроля.
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов в виде плоскодонных отражателей нанесенных на меру.
Конструктивно комплекты мер состоят из трёх мер (COn—NK-4-М-б.ОО, COn-NK-4-M-5.00, COn-NK-4-М-З.ОО).
На каждой мере нанесена маркировка: обозначение меры и заводской номер комплекта мер, состоящий из цифр. Маркировка наносится клеймением ударным способом.
Нанесение знака поверки на комплекты мер не предусмотрено.

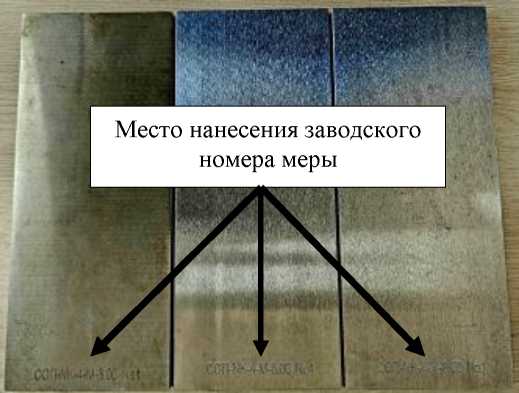

Общий вид, место маркировки и место нанесения заводского номера комплектов мер представлены на рисунке 1.
Пломбирование комплектов мер не предусмотрено.

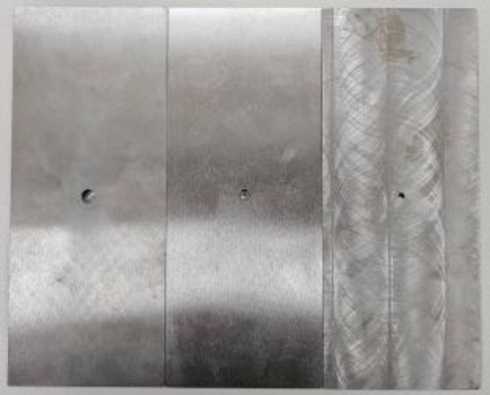

Рисунок 1 - Общий вид и места маркировки комплектов мер
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| СОП-NK-4-М-6.00 | СОП-NK-4-М-5.00 | СОП-NK-4-М-3.00 | |
| Номинальное значение и допускаемое отклонение глубины залегания искусственного дефекта, мм | 1,0 ±0,1 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания искусственного дефекта, мм | ±0,1 | ||
| Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм | 6,0 +0-1 | 5,0 +0-1 | 3,0 +0-1 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, мм | ±0,1 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Отклонение от плоскостности поверхностей контроля, мм | ±0,1 |
| Отклонение от параллельности поверхностей контроля, мм | ±0,1 |
| Габаритные размеры мер, мм, не более: | |
| длинна; | 170 |
| ширина; | 70 |
| высота. | 4 |
| Масса комплекта мер, кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Таблица 3 - Комплектность комплекта мер
| Наименование | Обозначение | Количество |
| Комплект мер для ультразвуковой дефектоскопии в составе: - мера C0n-NK-4-M-6.00 - мера C0n-NK-4-M-5.00 - мера C0n-NK-4-M-3.00 | C0n-NK-4-M-0.00 _ _ _ | 1 комплект 1 шт. 1 шт. 1 шт. |
| Упаковка для транспортировки и хранения | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
приведены в документе РЭ «Комплекты мер моделей для ультразвуковой дефектоскопии COn-NK-4-M-O.OO. Руководство по эксплуатации», раздел 4 «Использование по назначению».
Комплекты мер для ультразвуковой дефектоскопии СО11-NK-4-VI-0.00. Технические условия 26.51.66.120-1860.1-10553510-24 ТУ.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
