| Номер в госреестре | 94500-25 |
| Наименование СИ | Динамометры |
| Обозначение типа СИ | 30.9950 |
| Изготовитель | Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 31.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры 30.9950 (далее - динамометры) предназначены для измерения статических сил сжатия и растяжения.
Динамометры состоят из упругого элемента, отсчетного механизма с циферблатом установленных в корпус совмещенный с устройством для приложения силы (ручкой) и устройством для приложения силы (серьга).
Принцип действия динамометров основан на преобразовании действующей на него силовой нагрузки в деформацию упругого элемента, отображаемую на отсчетном устройстве. Значение нагрузки устанавливается по градуировочной таблице. Отсчетное устройство представляет собой индикатор часового типа с ценой деления 0,01 мм ИЧ 10 (регистрационный номер 40149-08).
Динамометры имеют три исполнения, отличающиеся диапазонами измерений. Структура условного обозначения динамометров:
30.9950.00Х0.000, где:
- 30.9950 обозначение типа динамометров;
- 00Х0.000 обозначение исполнения динамометров, Х принимает значение (5, 6, 7).
Общий вид динамометров представлен на рисунке 1.
30.9950.0050.000
30.9950.0060.000
Рисунок 1 - Общий вид динамометров
30.9950.0070.000
Пломбирование динамометров не предусмотрено.

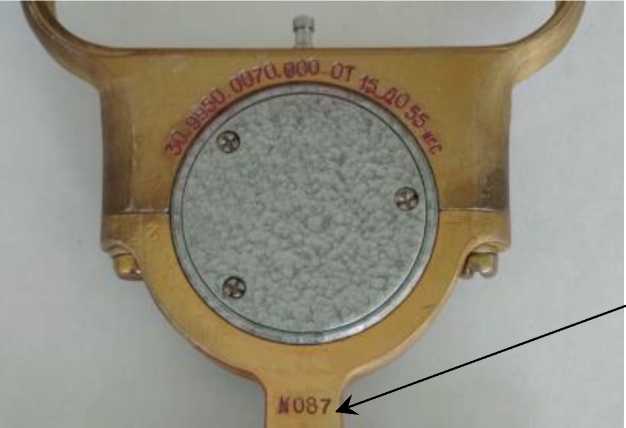

Маркировка (представлена на рисунке 2) наносится механическим способом на ручку динамометра и содержит следующую информацию:
- обозначение динамометра;
- диапазон измерений;
- заводской номер, состоящий из трех цифр.
Знак поверки на динамометры не наносится.
Рисунок 2 - Маркировка динамометра
Место нанесения
заводского номера
Таблица 1 - Метрологические характеристики
| Наименование параметров | Исполнение динамометров | ||
| 30.9950.0050.000 | 30.9950.0060.000 | 30.9950.0070.000 | |
| Диапазон измерений, кгс | от 0 до 5 | от 5 до 15 | от 15 до 55 |
| Предел допускаемой приведенной погрешности, % | ±2 | ||
| Размах показаний динамометра, %, не более | 0,5 | ||
| Предел дополнительной допускаемой приведенной погрешности, на каждые 10 °С, % | ±0,5 | ||
| Порог реагирования, % от наибольшего предела измерений | 0,5 | ||
| Невозвращение указателя на нулевую отметку при разгружении, делений, не более | 0,5 | ||
Таблица 2 - Технические характеристики
| Наименование параметров | Исполнение динамометров | ||
| 30.9950.0050.000 | 30.9950.0060.000 | 30.9950.0070.000 | |
| Диапазон рабочих температур, °С | от -50 до +50 | ||
| Габаритные размеры, мм, не более | |||
| высота, | 190 | ||
| ширина | 160 | ||
| глубина | 25 | ||
| Масса, кг, не более | 0,6 | ||
| Срок службы, лет | 30 | ||
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр 30.9950 в сборе: | 30.9950.00Х0.000* | 1 комплект |
| - упругий элемент | - | 1 шт. |
| - индикатор часового типа с ценой деления 0,01 мм | ИЧ 10 | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | 30.9950.00Х0.000ПС* | 1 экз. |
| Паспорт. Индикатор часового типа с ценой деления 0,01 мм | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| *- Х принимает значение (5, 6, 7). | ||
приведены в эксплуатационном документе «Динамометры 30.9950. Паспорт.
30.9950.00Х0.000 ПС», раздел 5 «Устройство и принцип работы».
ТУ 30.9950.998 Динамометры 30.9950. Технические условия.
