Измерители-регистраторы температуры и относительной влажности CEM DT (далее по тексту - измерители) предназначены для измерений и регистрации температуры и относительной влажности с заданным временным интервалом, а также для контактного измерения температуры различных сред при помощи внешних термоэлектрических преобразователей утвержденных типов.
| Номер в госреестре | 94458-25 |
| Наименование СИ | Измерители-регистраторы температуры и относительной влажности |
| Обозначение типа СИ | CEM DT |
| Изготовитель | "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 27.01.2030 |
| Описание типа | скачать |
Измерители-регистраторы температуры и относительной влажности CEM DT (далее по тексту - измерители) предназначены для измерений и регистрации температуры и относительной влажности с заданным временным интервалом, а также для контактного измерения температуры различных сред при помощи внешних термоэлектрических преобразователей утвержденных типов.
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и относительной влажности, и поступающих в электронный блок от встроенных первичных преобразователей температуры и относительной влажности.
Каждый измеритель представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в приборах, а также запись в них новых установочных параметров, производится посредством прямого подключения к USB-порту персонального компьютера.
Измерители-регистраторы температуры и относительной влажности CEM DT изготавливаются следующих модификаций: DT-191A, DT-191B, DT-172TK. Модификации регистраторов отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Измерители модели DT-172TK могут также работать и с внешними термоэлектрическими преобразователями (ТП) с номинальной статической характеристикой преобразования (НСХ) типа «К» (по ГОСТ Р 8.585-2001) утвержденных типов, которые подключаются с помощью мини-адаптера к соответствующему разъему на корпусе измерителя. Сигналы с внешнего ТП (ТЭДС) преобразуются внутренней микропроцессорной системой измерителя в температуру и индицируются на дисплее.
Измерители-регистраторы температуры и относительной влажности CEM DT конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры и относительной влажности, имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности, а также дополнительной информации. В корпус измерителей модификаций DT-191A, DT-191B встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. USB-разъем прибора защищен съемной крышкой. Корпус измерителей модификации DT-172TK имеет разъем для подключения USB-кабеля, c помощью которого они подключаются к персональному компьютеру. В верхней части корпуса имеется разъемы для подключения внешних термоэлектрических преобразователей.
Цветовая гамма корпуса и этикеток измерителей может быть изменена по решению Изготовителя в одностороннем порядке.

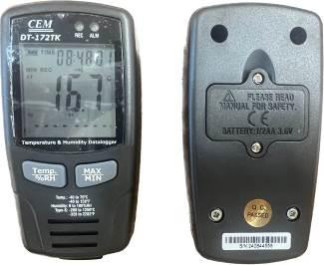

На рисунках 1-2 представлены фотографии общего вида измерителей.
I СЕМ DT-191A
Место нанесения заводского номера
Рисунок 1
Общий вид изме влажности CE1
---■
JGGCfl J
ительной
I llllllllin lllllll
л0ВчШ

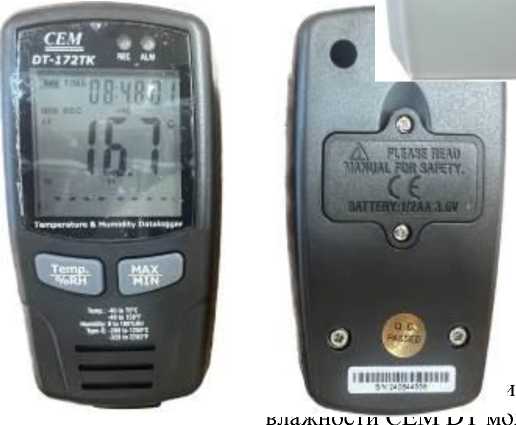

^страторов температуры и относительной модификации DT-172TK
Пломбирование измерителей не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпусе измерителей. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) регистраторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в измерители на предприятии-изготовителе во время производственного цикла. Метрологические характеристики измерителей нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО измерителей-регистраторов температуры и относительной влажности CEM DT модификаций DT-191A, DT-191B____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0.1.210423 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО измерителей-регистраторов температуры и относительной влажности CEM DT модификации DT-172TK__________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО «TempRH Datalogger» устанавливается на ПК и применяется для настройки таких параметров измерителей модификаций DT-191A, DT-191B, как: период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Автономное (внешнее) ПО «Multiple Datalogger» устанавливается на ПК и применяется для настройки таких параметров измерителей модификации DT-172TK, как: период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Метрологические и основные технические характеристики измерителей-регистраторов температуры и относительной влажности CEM DT приведены в таблицах 3-4.
Таблица 3 - Метрологические и основные технические характеристики
измерителей-регистраторов температуры и относительной влажности CEM DT модификаций DT-191A, DT-191B
|
Наименование характеристики |
Значение (в зависимости от модификации) |
|
|
DT-191A |
DT-191B |
|
|
Диапазон измерений температуры, °C |
от -30 до +60 |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±1,0 (в диапазоне от -30 до 0 °C включ.) ±0,5 (в диапазоне св. 0 до +60 °C) |
±1,0 (в диапазоне от -40 до 0 °C включ.) ±0,5 (в диапазоне св. 0 до +70 °C) |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
|
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +10 до +30 °С включ.), %: - в диапазоне от 5 до 20 % включ. и св. 80 до 95 % - в диапазоне св. 20 % до 80 % включ. |
±5,0 ±4,0 |
|
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды св. +30 до +70 °С), %: - в диапазоне от 5 до 20 % включ. и св. 80 до 95 % - в диапазоне св. 20 % до 80 % включ. |
±6,0 ±5,0 |
|
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 |
|
|
Программируемый интервал между измерениями® |
от 2 с до 24 ч |
|
|
Номинальное напряжение питания (от сменной литиевой батареи типа CR2450), В |
3 |
|
|
Габаритные размеры (длина х высота х ширина), мм, не более |
75x35x15 |
|
|
Масса, г, не более |
35 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +60 95 (без конденсации) |
от -40 до +70 95 (без конденсации) |
|
Интерфейс связи с совместимым устройством |
USB |
|
|
Объем памяти, записей, не более |
40 000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
Примечания:
(1) Минимальный шаг программирования интервала между измерениями - 1 с.
Таблица 4 - Метрологические и основные технические характеристики
измерителей-регистраторов температуры и относительной влажности CEM DT модификации
DT-172TK
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±2,0 (в диапазоне от -40 до -10 °C включ. и св. +40 до +70 °C) ±1,0 (в диапазоне св. -10 до +40 °C включ.) |
|
Диапазон измерений ТЭДС (в температурном эквиваленте) при работе с внешними ТП, °C |
от -200 до +1250 |
|
Пределы допускаемой абсолютной погрешности измерений ТЭДС (в температурном эквиваленте), °С: - в диапазоне от -200 до -100 °С включ. - в диапазоне св. -100 до +1250 °С |
±(0,005-ltl +2) ±(0,0015-ltl +1), где t - измеряемая температура |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +10 до +30 °С включ.), %: - в диапазоне от 5 до 20 % включ. и св. 80 до 95 % - в диапазоне св. 20 % до 80 % включ. |
±5,0 ±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды св. +30 до +70 °С), %: - в диапазоне от 5 до 20 % включ. и св. 80 до 95 % - в диапазоне св. 20 % до 80 % включ. |
±6,0 ±5,0 |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 |
|
Программируемый интервал между измерениями*-1) |
от 2 с до 12 ч |
|
Номинальное напряжение питания, В |
3,6 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
94x50x32 |
|
Масса, г, не более |
35 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +70 95 (без конденсации) |
|
Интерфейс связи с совместимым устройством |
USB |
|
Объем памяти, записей, не более |
40 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечания: (1) Минимальный шаг программирования интервала между измерениями - 1 с. |
|
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регистратор температуры и относительной влажности |
CEM DT (обозначение модификации - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Гарантийный талон |
- |
1 шт. |
|
Батарея типа CR2450 (для модификаций DT-191A, DT-191B) |
- |
1 шт. |
|
Литиевая батарея типа LS 14250 (для модификации DT-172TK) |
- |
1 шт. |
|
Программное обеспечение на диске |
TempRH Datalogger (для модификаций DT-191A, DT-191B) Multiple Datalogger (для модификации DT-172TK) |
1 шт. |
|
Кронштейн (только для модификации DT-172TK) |
- |
1 шт. |
|
Кодовый замок (только для модификации DT-172TK) |
- |
1 шт. |
|
USB-кабель (только для модификации DT-172TK) |
- |
1 шт. |
|
Преобразователь термоэлектрический типа К (только для модификации DT-172TK) |
- |
2 шт. |
приведены в разделе «Порядок работы» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия на измерители-регистраторы температуры и относительной влажности CEM DT, разработанный фирмой «Shenzhen Cheerman Technology Co., Ltd», Китай.
