| Номер в госреестре | 94428-25 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | BH |
| Изготовитель | Hangzhou BH Electric Apparatus Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 24.01.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток. Магнитопровод и вторичные обмотки трансформаторов заключены в пластмассовый корпус. Трансформаторы по принципу конструкции - шинные и проходные, по виду изоляции - с литой изоляцией.
Структура условного обозначения модификаций трансформаторов:
ВН - X - X X - X
| Обозначение назначения трансформатора:
Р, Р2, Р3 - защита;
отсутствует - измерение.
Параметр, определяющий тип корпуса трансформатора:
I; II; III;
М9;
08 или 012.
________________Параметр, определяющий размер окна сердечника трансформатора (только для типа корпуса I; II; III): 30; 40; 50; 80; 100; 120; 130.
Номинальное напряжение трансформатора:
0,66 CT- соответствует напряжению 0,66 кВ;
0,69 CT- соответствует напряжению 0,69 кВ.
------------------------------- Тип трансформатора.
Трансформаторы с корпусом типа М9 изготавливаются в двух исполнениях: с квадратным корпусом черного цвета и круглым корпусом белого цвета.
Заводской номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

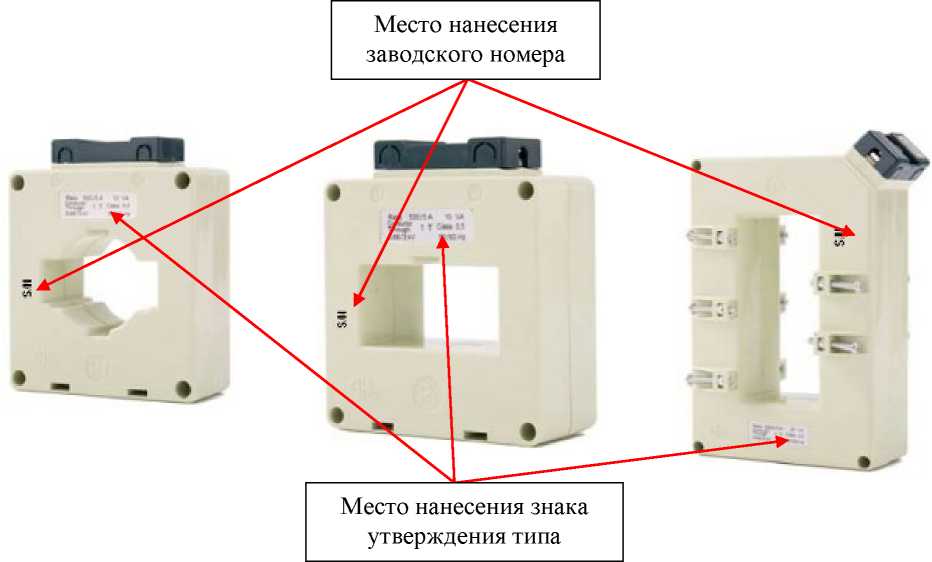

Тип корпуса I
Тип корпуса II
Тип корпуса III
Рисунок 1 - Общий вид трансформаторов с типами корпусов I, II, III с указанием места нанесения знака утверждения типа, места нанесения заводского номера

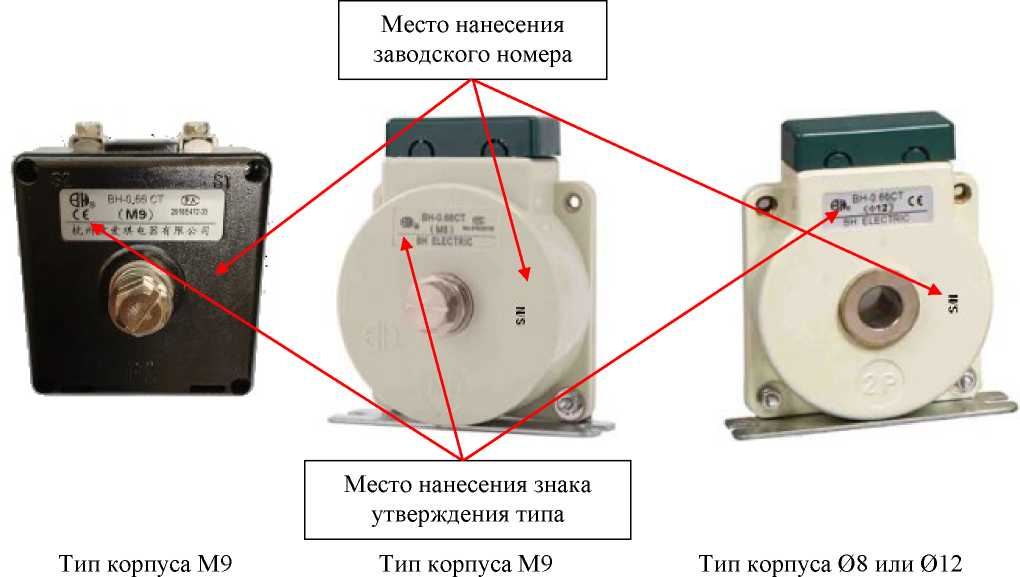

Рисунок 2 - Общий вид трансформаторов с типами корпусов M9, 08 и 012 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальное напряжение, кВ | 0,66; 0,69 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 5 до 5000 |
| Номинальный вторичный ток, А | 1 или 5 |
| Количество вторичных обмоток | от 1 до 3 |
| Класс точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,5; 1 5P;10P |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | от 5 до 20 |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 1, В^А | от 2,5 до 5 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета | от 5 до 20 |
| Номинальная предельная кратность обмоток для защиты | от 5 до 20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 145х220х55 |
| Масса, кг, не более | 6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °C, % | от -30 до +70 до 95 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 80000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ВН | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Методы измерений» документа «Трансформаторы тока BH. Руководство по эксплуатации».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы
для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока ВН. Стандарт предприятия».
