| Номер в госреестре | 94397-25 |
| Наименование СИ | Бюретки Гемпеля к газоанализатору кислорода ГК-1 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество "Химлаборприбор" (ПАО "Химлаборприбор"), г. Клин, Московская обл. |
| Год регистрации | 2025 |
| Срок свидетельства | 22.01.2030 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Бюретки Гемпеля к газоанализатору кислорода ГК-1 (далее по тексту - бюретки Гемпеля) предназначены для измерений объёма, равного процентному содержанию кислорода в техническом и медицинском кислороде и в кислородосодержащих газовых смесях, при контроле продукционного кислорода и при техническом контроле работы воздухоразделительных установок.
Бюретка Гемпеля представляет собой систему спаянных стеклянных цилиндрических трубок разного диаметра с двухходовым краном сверху и изогнутой оливой внизу. На бюретку Гемпеля снизу вверх нанесена шкала, соответствующая номинальной вместимости 100 мл. Шкала бюретки Гемпеля разделена на четыре диапазона от 0 до 10 мл, от 15 до 75 мл, от 85 до 95 мл, от 98 до 100 мл, каждому из которых соответствует своя цена деления. Вместимость бюретки Гемпеля от нулевой отметки до пробки крана, равная 100 мл, соответствует 100 % кислорода при температуре 20 °С.
Принцип действия бюретки Гемпеля основан на измерении определённого объёма поглотительного раствора, вытесняющего из бюретки анализируемый газ. Бюретка Гемпеля заполняется 100 мл анализируемого газа, затем газ вытесняется из неё с помощью раствора, находящегося в уравнительном сосуде, в цилиндрическую часть пипетки Гемпеля, заполненную медными спиралями, где и происходит поглощение кислорода. Непоглощенный остаток возвращается в бюретку Гемпеля, по её шкале производится отсчёт количества поглощённого кислорода, который равен процентному содержанию его в анализируемом газе.
Бюретки Гемпеля изготавливают вместимостью 100 мл, градуированы для температуры плюс 20 °С, применяются при нормальных условиях.
Знак поверки наносится на боковую поверхность бюретки с помощью деколи или методом трафаретной печати с последующим вжиганием краски.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится методом травления или лазерной гравировки в месте, указанном на рисунке 1.

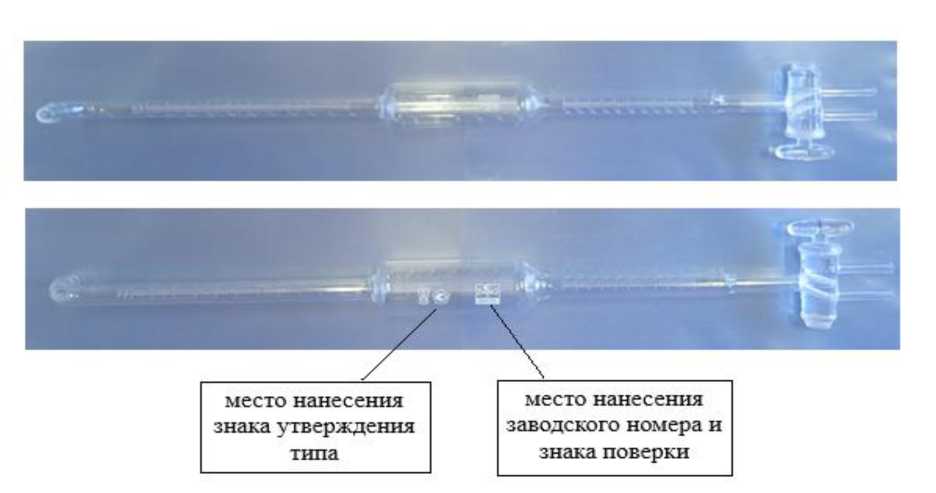

Рисунок 1 - Общий вид бюретки Гемпеля с местами нанесения знака утверждения типа, знака поверки и заводского номера
Пломбирование бюреток Гемпеля не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Номинальная вместимость бюретки, мл | 100 | ||||
| Диапазон измерений вместимости, мл | от 0 до 10 | от 15 до 75 | от 85 до 95 | от 98 до 100 | от 0 до 100 |
| Цена деления, мл | 0,1 | 1,0 | 0,2 | 0,05 | - |
| Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл | ±0,1 | ±1,0 | ±0,2 | ±0,05 | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Общая длина, мм | 510 ± 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на бюретку Гемпеля с помощью деколи и на этикетку в верхнем углу типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Бюретка Гемпеля к газоанализатору кислорода ГК-1 | гф 5.381.548 | 1 шт. |
| Этикетка | гф 5.381.548 ЭТ | 1 экз. |
| Индивидуальная упаковка | - | 1шт. |
приведены в п. 2 «Сведения о принципе действия» этикетки гф 5.381.548 ЭТ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости» (часть 3-я);
ТУ 23.19.23-004-07609129-2023 Газоанализатор кислорода ГК-1. Технические условия.
| Зарегистрировано поверок | 78 |
| Поверителей | 1 |
| Актуальность данных | 28.06.2025 |
