| Номер в госреестре | 94349-25 |
| Наименование СИ | Логгеры данных |
| Обозначение типа СИ | RGK UDL |
| Изготовитель | Zhengzhou Freshliance Electronics Corp., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 17.01.2030 |
| Описание типа | скачать |
Логгеры данных RGK UDL (далее - логгеры) предназначены для измерений температуры и относительной влажности окружающей среды.
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных измерительных преобразователей (датчиков) температуры и относительной влажности.
Конструктивно логгеры выполнены в виде компактного моноблока со встроенным датчиком температуры или комбинированным датчиком температуры и относительной влажности, дополнительно логгеры оснащены жидкокристаллическим дисплеем, на котором отображаются измеренные значения температуры и относительной влажности.
Логгеры выпускаются в модификациях UDL-11, UDL-21, отличающихся
метрологическими характеристиками.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид логгеров с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом логгеров. Нанесение знака поверки на логгеры не предусмотрено. Пломбирование мест настройки (регулировки) логгеров не предусмотрено.
Цветовая гамма корпуса логгеров может быть изменена по решению изготовителя в одностороннем порядке.

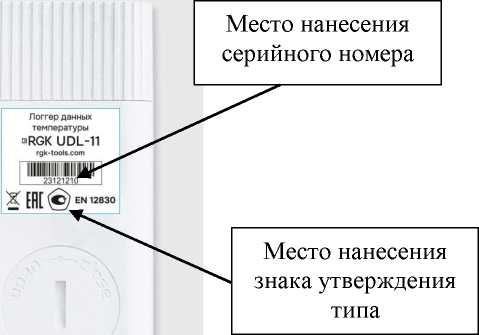

а) модификация UDL-11
Место нанесения знака утверждения типа
Место нанесения серийного номера
б) модификация UDL-21
Рисунок 1 - Общий вид логгеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) логгеров состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым.
Внешнее ПО является метрологически незначимым.
Конструкция логгеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Метрологические характеристики логгеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО логгеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.1200 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры (для модификаций UDL-11, UDL-21), °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений относительной влажности (для модификации UDL-21), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре от +10 °С до +30 °С), % |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжения постоянного тока (от элемента питания CR2032), В |
3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
83х40х14 |
|
Масса, кг, не более |
0,03 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, %, не более |
от -30 до +70 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку логгеров любым технологическим способом.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Логгер данных RGK UDL |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Элемент питания CR2032 |
- |
1 шт. |
приведены в разделе 5 «Работа с прибором» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
«Логгеры данных RGK UDL. Стандарт предприятия».
