Газоанализаторы одноканальные Авангард МИНИ, 94340-25

Назначение

Газоанализаторы одноканальные Авангард МИНИ (далее - газоанализаторы) предназначены для измерений объемной доли одного газа и подачи предупредительной сигнализации о достижении установленных пороговых значений.

Описание

Принцип действия газоанализаторов определяется типом используемого сенсора:

- электрохимический (ЭХ) основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа.

Газоанализаторы представляют собой автоматические портативные одноканальные приборы непрерывного действия.

Газоанализаторы состоят из пластикового корпуса, в котором установлен один сенсор на определяемый газ, микропроцессор, устройство сигнализации и блок аккумулятора. Встроенный микропроцессор управляет всем процессом измерений и преобразует электрические сигналы сенсора в показания на дисплее. На лицевой панели корпуса размещены: жидкокристаллический дисплей, сигнальная лампа, служащие для оповещения о состоянии атмосферы, динамик для оповещения о состоянии атмосферы, гнездо сенсора, кнопочная клавиатура (две кнопки).

Способ отбора пробы - диффузионный.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение концентрации определяемого компонента и отображение измеренных значений на дисплее;

- автоматическая или принудительная градуировка нуля;

- сохранение в энергонезависимой памяти архива значений содержания определяемого компонента;

- сигнализация (звуковая, световая, вибрация) при выходе за установленные пороги.

Общий вид газоанализаторов приведен на рисунке 1.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на наклейку, закрепленную на задней панели газоанализатора (рисунок 1). Шильд (рисунок 2) в виде наклейки крепится на заднюю панель газоанализаторов.

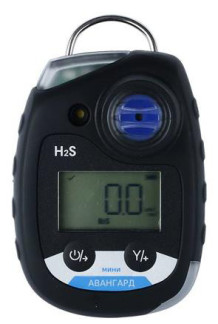

Рисунок 1 - Общий вид газоанализаторов одноканальных Авангард МИНИ с указанием места нанесения серийного номера

Газоанализатор одноканальный Авангард МИНИ

Газ

Траб.

H2S 0-200 ppm

-40...+55 °C

0Ex ia IIC T4 Ga X

IP 68

Напряжение 3,6 V Дата производства
