| Номер в госреестре | 94317-25 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | ENI58IL-H |
| Изготовитель | Pepperl+Fuchs GmbH, Германия |
| Год регистрации | 2025 |
| Срок свидетельства | 13.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения ENI58IL-H (далее - датчики) предназначены для измерений частоты вращения.
Принцип действия датчиков частоты вращения ENI58IL-H основан на появлении на выходе прямоугольных импульсов при вращении вала. Количество импульсов пропорционально частоте вращения вала.
Конструктивно датчики представляют собой цилиндрический корпус со встроенным в него полым валом и разъемом для подключения кабеля. На вращающемся валу датчиков жестко закреплен оптический диск, с нанесенной на нем прецизионной шкалой меток. Количество меток определяет количество выходных импульсов за один оборот вала. При вращении оптического диска число нанесенных на нем меток преобразуется в последовательность импульсов.
Общий вид датчиков частоты вращения ENI58IL-H представлен на рисунке 1. Датчики частоты вращения ENI58IL-H не подлежат пломбированию.
Серийные номера датчиков в цифровом формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.

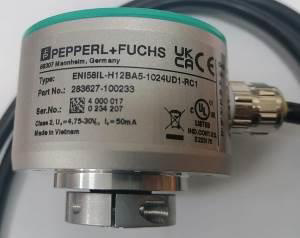

Место нанесения серийного номера
Рисунок 1 - Общий вид датчиков частоты вращения ENI58IL-H
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, об/мин | от 5 до 6000 |
| Пределы допускаемой относительной погрешности измерений частоты вращения в нормальных условиях измерений, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур, % | ±0,5 |
| Количество импульсов на один оборот, имп/об | 1024 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Диапазон рабочих температур: - температура окружающей среды, °С | от -40 до +85 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 90х60х52 |
| Масса (без кабеля), кг, не более | 0,3 |
наносится на титульный лист паспорта методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик частоты вращения | ENI58IL-H | 1 шт. |
| Паспорт | 1 экз. |
приведены в разделе 3 «Устройство и принцип работы» паспорта.
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
