| Номер в госреестре | 94312-25 |
| Наименование СИ | Измерители перемещения |
| Обозначение типа СИ | В71 |
| Изготовитель | Общество с ограниченной ответственностью "АМПЕР" (ООО "АМПЕР"), г. Иркутск |
| Год регистрации | 2025 |
| Срок свидетельства | 13.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещения B71 (далее - измерители) предназначены для измерений относительного перемещения.
Принцип действия измерителей основан на анализе данных, поступающих от лазерного датчика перемещения, выходной сигнал которого пропорционален изменению зазора (смещения) между приемным устройством датчика и объектом измерений.
Измерители перемещения B71 состоят из бесконтактного лазерного датчика перемещения и измерительного блока, выполненного в пластиковом корпусе.

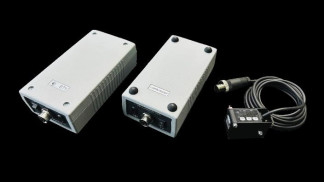

Общий вид измерителя перемещения серии B71 и место нанесения знака утверждения типа представлены на рисунке 1. Пломбирование измерителей не предусмотрено.
Заводские номера измерителей в буквенно-цифровом формате наносятся на корпус методом наклеивания специальной этикетки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей перемещения B71
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитудного значения перемещения, мкм | от 0 до 10000 |
| Пределы допускаемой приведенной погрешности измерений относительного перемещения к диапазону измерений, % | ±5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от +10 до +45 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - измерительного блока - датчика перемещения без крепления | 150x80x45 44x25x20 |
| Масса, г, не более: - измерительного блока - датчика перемещения без крепления | 300 85 |
наносится на корпус измерительного блока методом наклеивания специальной этикетки и титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок | В71 | 1 шт. |
| Датчик перемещения с кабелем | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель зарядки USB-A - USB type C | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации | В71-2024-В71-05-ОО1.РЭ | 1 шт. |
| Паспорт | В71-2024-В71-05-001.П | 1 шт. |
приведены в разделе 5 «Работа устройства» руководства по эксплуатации В71-2024-В71-05-001.РЭ «Измерители перемещения В71. Руководство по эксплуатации».
Технические условия В71-2024-В71-05-001.ТУ «Измерители перемещения В71.
Технические условия».
