| Номер в госреестре | 94306-25 |
| Наименование СИ | Антенны измерительные логопериодические |
| Обозначение типа СИ | П6-252 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2025 |
| Срок свидетельства | 10.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные логопериодические П6-252 (далее - антенны) предназначены для измерений напряженности электрического поля (далее - НЭП) и плотности потока энергии (далее - ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной НЭП или ППЭ.
Принцип действия антенны, подключаемой к измерительному приёмному устройству, основан на преобразовании высокочастотного тока, наведённого электромагнитным полем (ЭМП) на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.
Конструктивно антенна выполнена в виде продольной решетки вибраторов, питаемых двухпроводной симметричной линией с проводниками круглого сечения. Траверсы двухпроводной линии одновременно являются несущей конструкцией.
Решетка вибраторов, длина которых изменяется по закону геометрической прогрессии со знаменателем т = 0,9, формирует частотно-независимую диаграмму
направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Возбуждение двухпроводной линии осуществляется коаксиальным кабелем, проложенным вдоль одного из проводников двухпроводной линии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа N (розетка).
Конструкция антенны в диапазоне частот обеспечивает малый коэффициент стоячей волны по напряжению (КСВН) и монотонную частотную зависимость коэффициента усиления. Антенна имеет линейную поляризацию.
Для измерения характеристик электромагнитных полей антенна подключается к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для генерации ЭМП антенна подключается к ВЧ-генератору (усилителю мощности).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, размещённый на корпусе антенны.
Общий вид средства измерений, обозначение места нанесения знака утверждения типа и нанесения заводского номера представлены на рисунках 1 и 2.

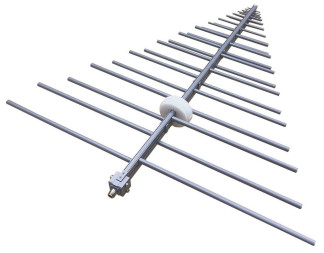

Рисунок 1 - Общий вид антенны П6-252
Рисунок 2 -Антенна П6-252
Вид со стороны коаксиального разъёма типа N (розетка) с местами нанесения заводского номера и знака утверждения типа
Пломбирование антенн П6-252 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 0,2 до 3,0 включ. |
| Диапазон изменения коэффициента калибровки, дБ (1 м -1) | от 5 до 40 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
| КСВН входа антенны в диапазоне рабочих частот, не более | 2,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса антенны, кг, не более | 3,0 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 860х790х88 |
| У словия эксплуатации - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -50 до +40 80 |
наносится типографским способом на шильдик, размещённый на корпусе антенны в месте, указанном на рисунке 2, и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Антенна измерительная логопериодическая П6-252 | КНПР.464651.067 | 1 шт. |
| Формуляр | КНПР. 464651.067ФО | 1 экз. |
| Руководство по эксплуатации * | КНПР. 464651.067РЭ | 1 экз. |
| Кронштейн для крепления антенны АК-02* | КНПР. 301421.004 | 1 шт. |
| Короб транспортировочный | - | 1 шт. |
| * - Поставляются по согласованию с Заказчиком | ||
приведены в пункте 5.3 «Использование антенны» руководства по эксплуатации КНПР.464651.067РЭ.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464349.006-ТУ Антенна измерительная логопериодическая П6-252.
Технические условия.
