| Номер в госреестре | 94268-24 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | ИВК Виброудар 2 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2024 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные ИВК Виброудар 2 (далее -ИВК Виброудар 2) предназначены для измерений напряжения постоянного тока по 4 независимым и гальванически развязанным друг от друга и от корпуса каналам.
Принцип действия ИВК Виброудар 2 основан на аналого-цифровом преобразовании выходных сигналов вибропреобразователей. Измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.
Конструктивно ИВК Виброудар 2 представляет собой блок БЭ004, ПЭВМ (ноутбук), внешний блок питания и набор соединительных кабелей. Блок БЭ004 состоит из носителя мезонинов MezaBOX4 стандарта LXI (далее - НМ MezaBOX4 LXI) и установленного в него мезонина (измеритель мгновенных значений напряжения МН4В). НМ MezaBOX4 LXI и функциональный мезонин выполнены в конструктиве «Евромеханика» с учетом требований ГОСТ Р 58286-2018 и ГОСТ Р 51884-2002 соответственно. Мезонин представляет собой функционально законченное электронное устройство, снабженное передней панелью и соединителями для связи с внешними устройствами и магистралью НМ MezaBOX4 LXI. Мезонин устанавливается в НМ MezaBOX4 LXI и механически крепится разборным соединением. НМ MezaBOX4 LXI предназначен для размещения мезонинов и их информационного взаимодействия друг с другом и управляющей ПЭВМ.
Заводской номер наносится методом лазерной гравировки в виде цифрового кода на маркировочную табличку, расположенную на крышке блока БЭ004.

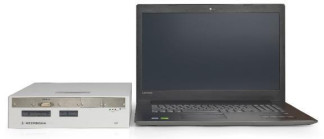

Общий вид ИВК Виброудр 2 с указанием места нанесения заводского номера представлен на рисунке 1. Модель ПЭВМ (ноутбука) и цвет корпуса ИВК Виброудар 2 могут меняться по решению изготовителя в одностороннем порядке. Нанесение знака поверки на ИВК Виброудар 2 не предусмотрено.
Пломбирование от несанкционированного доступа не предусмотрено.

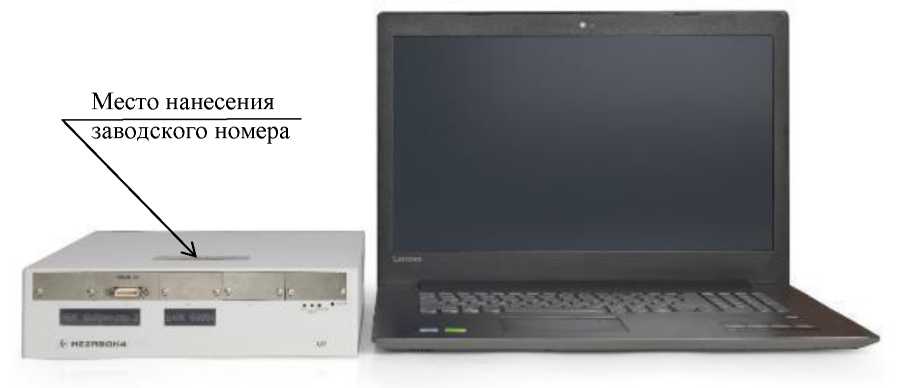

Место нанесения
заводского номера
Рисунок 1 - Общий вид ИВК Виброудар 2 с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) ИВК Виброудар 2 выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
ПО является метрологически значимым.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций srs.dll.
Метрологические характеристики ИВК Виброудар 2 нормированы с учетом влияния ПО.
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | srs.dll |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | D6567886 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | 4 |
| Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности, В | от 0,2 до 10 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности, вызванной отклонением температуры окружающей среды от нормальных условий на 1 оС, % | ±0,002 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность, Вт, не более | 75 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 303x272x72 |
| Масса, кг, не более | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от + 5 до + 40 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ИВК Виброудар 2 | _ | 1 шт. |
| Комплект программного обеспечения | _ | 1 шт. |
| Комплект ЗИП одиночный | ГВТУ.305656.006 | 1 шт. |
| Руководство по эксплуатации | ГВТУ.411713.005РЭ | 1 экз. |
| Руководство оператора | ФТКС.52038-01 34 01 | 1 шт. |
| Формуляр | ГВТУ.411713.005ФО | 1 экз. |
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации ГВТУ.411713.005РЭ. Нанесение знака утверждения типа на ИВК Виброудар 2 не предусмотрено.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГВТУ.411713.005ТУ «Системы автоматизированные измерительные ИВК
Виброрудар 2. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 28.06.2025 |
