| Номер в госреестре | 94262-24 |
| Наименование СИ | Датчики виброускорения |
| Обозначение типа СИ | RH |
| Изготовитель | Anhui Ronds Science & Technology Incorporated Company, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики виброускорения RH (далее - датчики) предназначены для измерений среднеквадратических значений (СКЗ) виброускорения.
Датчики виброускорения RH представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Принцип действия датчиков основан на преобразовании среднеквадратического значения виброускорения контролируемого объекта в эквивалентный электрический сигнал напряжения переменного тока.
Датчики виброускорения RH состоят из пьезоэлектрического элемента, инерционного элемента и встроенного усилителя, заключенных в металлический изолированный корпус. Встроенный усилитель соответствует стандарту IEPE (Integrated Electronic Piezoelectric) и обеспечивает широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
Датчики виброускорения RH выпускаются в следующих модификациях: RH102, RH102T, RH103, RH103T, RH103EX, RH104, RH104T, RH104EX, RH113, RH113T и RH113EX, отличающихся диапазонами измерений, диапазонами частот и конструкцией. Датчики модификаций RH103EX, RH104EX и RH113EX имеют маркировку взрывозащиты 0Ex ia IIC T4 Ga.

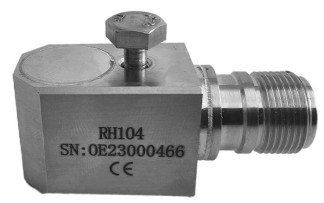

Общий вид датчиков виброускорения RH представлен на рисунке 1. Датчики виброускорения RH не подлежат пломбированию.
Серийные номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

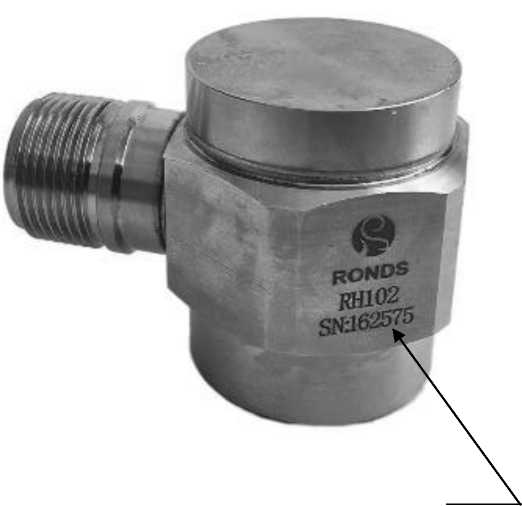

RH102

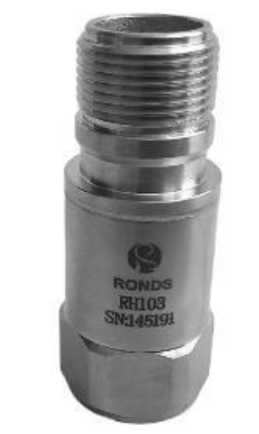

RH103

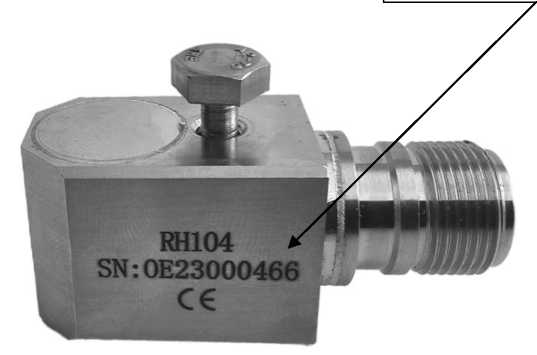

Место нанесения серийного номера
RH104
Рисунок 1 - Общий вид датчиков виброускорения RH

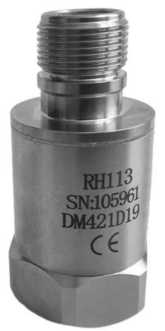

RH113
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| RH102, RH102T | RH103, RH103T, RH103EX | RH104, RH104T, RH104EX | RH113, RH113T, RH113EX | |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) | 10,2 | 10,2 | 10,2 | 51 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % | ±5 | ±5 | ±5 | ±5 |
| Диапазон измерений СКЗ виброускорения, м/с2 | от 0,1 до 784 | от 0,1 до 784 | от 0,1 до 784 | от 0,1 до 98 |
| Нелинейность амплитудной характеристики, % | ±1 | ±1 | ±1 | ±1 |
| Диапазон рабочих частот с неравномерностью частотной характеристики относительно базовой частоты 160 Гц не более ±10 %, Гц | от 0,7 до 10000 | от 0,7 до 10000 | от 0,7 до 7000 | от 0,2 до 5000 |
| Диапазон рабочих частот с неравномерностью частотной характеристики относительно базовой частоты 160 Гц не более ±3 дБ, Гц | от 0,4 до 15000 | от 0,4 до 15000 | от 0,4 до 10000 | от 0,1 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | 5 | 5 | 5 |
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±10 | ±10 | ±10 | ±10 |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Диапазон рабочих температур, °С | от -55 до +125 |
| Габаритные размеры, мм, не более | |
| - RH102, RH102T (высота х ширина х длина) | 32х30х45 |
| - RH103, RH103EX (диаметр х высота) | 02Ох48 |
| - RH103T (диаметр х высота) | 026х52 |
| - RH104, RH104T, RH104EX (высота х ширина х длина) | 25х22х5б |
| - RH113, RH113T, RH113EX (диаметр х высота) | 027х56 |
| Масса, г, не более | |
| - RH102, RH102T | 100 |
| - RH103, RH103T, RH103EX | 85 |
| - RH104, RH104T, RH104EX | 136 |
| - RH113, RH113T, RH113EX | 120 |
| Маркировка взрывозащиты модификаций RH103EX, RH104EX и RH113EX | 0Ex ia IIC T4 Ga |
наносится на титульный лист паспорта методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик виброускорения | RH | 1 шт. |
| Кабель соединительный | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 2 «Монтаж и эксплуатация» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
