| Номер в госреестре | 94258-24 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | ТС80-М |
| Изготовитель | "Bentrup Industriesteuerungen", Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 26.12.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые ТС80-М (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей).
Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов термо-ЭДС в цифровую форму с помощью аналого-цифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов различных датчиков, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены два дисплея со светодиодной индикацией, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяет записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.
Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса при помощи наклейки.
Фотографии общего вида контроллеров, а также место нанесения заводского номера приведены на рисунках 1-2.
Пломбирование контроллеров не предусмотрено.
Конструкция контроллеров не предусматривает нанесение знака поверки на его корпус.

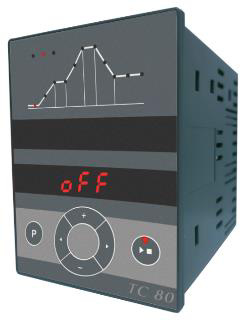

Рисунок 1 - Общий вид контроллеров ТС80-М
Рисунок 2 - вид боковой и задней панели контроллеров ТС80-М
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого, ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса контроллера, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии ПО, не ниже | не ниже U 2.5 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры (от термоэлектрического преобразователя с НСХ типа «К» по ГоСт Р 8.585-2001), °С | от -20 до +1200 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % 1) | ±0,2 |
| Примечание: 1) - Пределы допускаемой приведенной погрешности измерений температуры указаны с учетом абсолютной погрешности компенсации температуры холодного спая | |
Таблица 3 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Значение единицы младшего разряда диапазона измерений температуры, °С | 1 |
| Количество каналов измерений, шт. | 1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 85 до 264 50 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 108x96x72 |
| Масса, г, не более | 220 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +5 до +50 90 |
| Средняя наработка на отказ, ч, не менее | 45000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый | ТС80-М | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Комплект монтажных частей (если предусмотрено) | - | 1 комп. |
приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1.
Градуировочные таблицы;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия на контроллеры программируемые ТС80-М фирмы «Bentrup Industriesteuerungen», Германия.
