| Номер в госреестре | 94257-24 |
| Наименование СИ | Анемометры сигнальные цифровые |
| Обозначение типа СИ | АСВЭ-3П |
| Изготовитель | Общество с ограниченной ответственностью "Тантал" (ООО "Тантал"), г. Владимир |
| Год регистрации | 2024 |
| Срок свидетельства | 26.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры сигнальные цифровые АСВЭ-3П предназначены для измерений скорости воздушного потока (ветра) и сигнализации при достижении предельно-допустимых значений.
Конструктивно анемометры сигнальные цифровые АСВЭ-3П представляют собой цифровые приборы, состоящие из блока контроля, датчика скорости ветра ДСВ-2 и кабелей (соединительного и питания).
Принцип действия анемометров сигнальных цифровых АСВЭ-3П заключается в преобразовании частоты вращения крыльчатки чашечного типа в электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на индикаторе.
Анемометры сигнальные цифровые АСВЭ-3П изготавливаются в двух исполнениях АСВЭ-3ПП или АСВЭ-3ПМ. Блок контроля изготавливается в пластмассовом корпусе (исполнение АСВЭ-3ПП) и в металлическом корпусе (исполнение АСВЭ-3ПМ) и представляет собой коробку, в которой расположена микроконтроллерная плата с блоком питания. На передней панели расположены трехразрядное цифровое табло, световые индикаторы и клавиши управления. Через разъемы блока контроля подключается кабель датчика скорости ветра ДСВ-2 и кабель питания.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится методом шелкографии или любым другим способом, обеспечивающим четкость и сохранность в течение всего срока службы прибора, на анемометр и имеет цифровое обозначение.
Общий вид анемометров сигнальных цифровых АСВЭ-3П представлен на рисунках 1 и 2.
Места нанесения заводского номера, знака утверждения типа и места пломбировки представлены на рисунке 3.

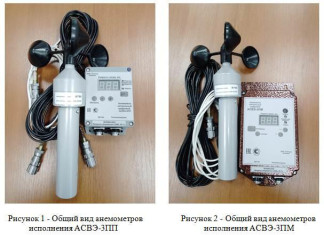

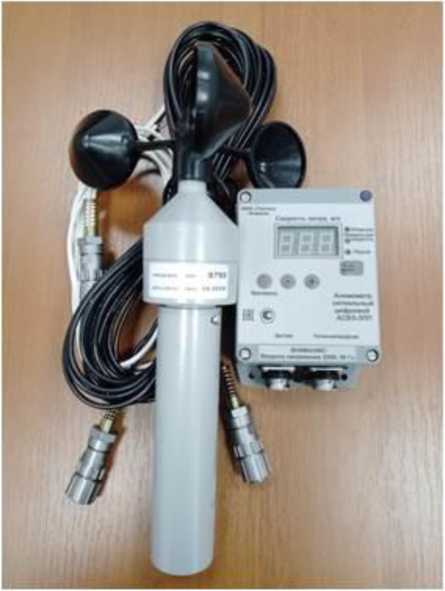

Рисунок 1 - Общий вид анемометров исполнения АСВЭ-ЗПП

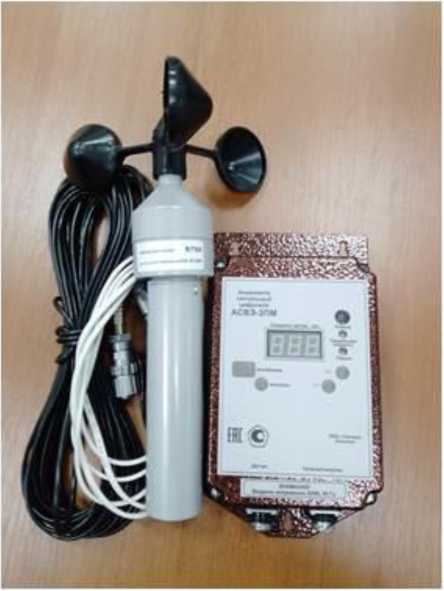

Рисунок 2 - Общий вид анемометров исполнения АСВЭ-ЗПМ
Место нанесения заводского номера

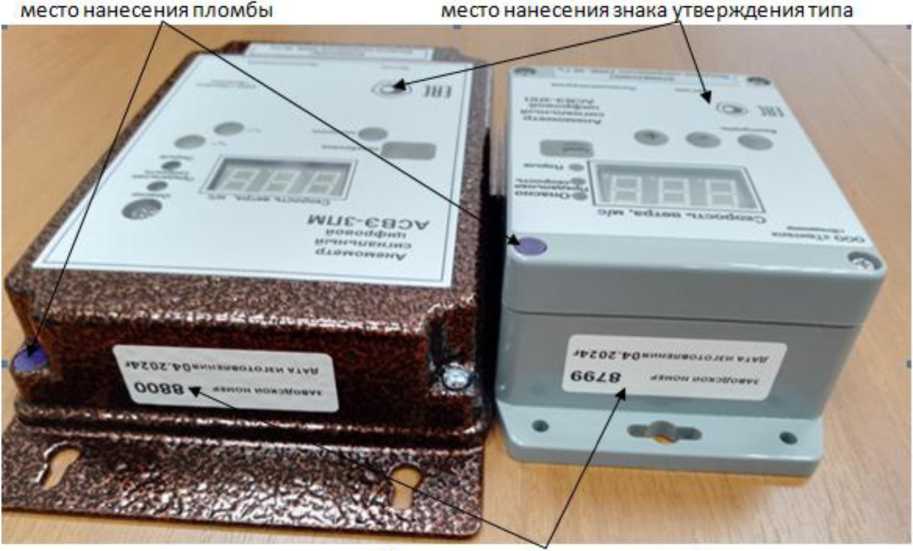

Рисунок 3 - Место нанесения заводского номера, знака утверждения типа и места пломбировки
Пломбирование средств измерений предусмотрено.
Анемометры сигнальные цифровые АСВЭ-3П имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на индикаторе. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс пользователем.
Конструкция анемометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО анемометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASV-3 |
| Номер версии (идентификационный номер) ПО, не ниже - блока контроля АСВЭ-3ПП - блока контроля АСВЭ-3ПМ | P.02 П.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) - блока контроля АСВЭ-3ПП - блока контроля АСВЭ-3ПМ | 1A8E F03F |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 3,5 до 35,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,5+0,04-V), где V-измеряемая скорость |
| Диапазон задания порога срабатывания сигнализации, м/с | от 5,0 до 35,0 |
| Шаг задания порога срабатывания сигнализации, м/с | 0,1 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, м/с | ±(0,6+0,04-V), где V-измеряемая скорость |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20±2 °С в диапазоне рабочих температур на каждые 10 °С, м/с | ±0,2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания - переменного тока (с частотой 50±1) Гц, В - постоянного тока, В | от 187 до 244 от 10 до 30 |
| Габаритные размеры, мм, не более - блок контроля АСВЭ-3ПП (длинахширинахвысота) - блок контроля АСВЭ-3ПМ (длинахширинахвысота) - датчик скорости ДСВ-2 (диаметрхдлина) | 145x92x55 240x144x55 0 190x288 |
| Наименование характеристики | Значение |
| Масса, кг, не более - блок контроля АСВЭ-3ПП | 0,40 |
| - блок контроля АСВЭ-3ПМ | 1,45 |
| - датчик скорости ДСВ-2 | 0,50 |
| Условия эксплуатации: - температура окружающей среды, °С - для датчика скорости ДСВ-2 | от -50 до +65 |
| - для блоков контроля АСВЭ-3ПП и АСВЭ-3ПМ | от -40 до +55 |
| - относительная влажность, % | от 20 до 90 |
| - атмосферное давление, кПа | от 80 до 120 |
наносится на эксплуатационную документацию типографским способом и на переднюю панель анемометров фотохимическим методом в месте, указанном на рисунке 3.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анемометр сигнальный цифровой | АСВЭ-3П | 1 шт. |
| Паспорт | ВТНЛ 150000.000 ПС | 1 экз. |
| Руководство по эксплуатации | ВТНЛ 150000.000 РЭ | 1 экз. |
изложены в разделе 8 «Режимы работы прибора» руководства по эксплуатации ВТНЛ 150000.000 РЭ.
Приказ Росстандарта от 25 ноября 2019 г. № 2815» Об утверждении
Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 26.51.12-003-43179156-2023 Анемометр сигнальный цифровой АСВЭ-3П.
Технические условия.
