| Номер в госреестре | 94247-24 |
| Наименование СИ | Источники напряжения постоянного тока |
| Обозначение типа СИ | МОНП-PXIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2024 |
| Срок свидетельства | 26.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники напряжения постоянного тока МОНП-PXIe (далее по тексту - источники) предназначены для воспроизведения напряжения постоянного тока по гальванически развязанным друг от друга каналам, число которых определяется исполнением модуля.
Принцип действия МОНП-PXIe основан на воспроизведении напряжения постоянного тока. Напряжение постоянного тока, формируемое высокостабильным источником опорного сигнала, усиливается по току и поступает на выходной соединитель источника постоянного тока.
Конструктивно МОНП-PXIe выполнены в виде модулей, устанавливаемых на носители модулей (модуль HMPXI AXIe-1, шасси СН-14 PXIe, шасси СН-14 PXIe-PC, моноблок PXIe-10 и аналогичные, поддерживающими работу с модулями стандарта PXIe), и представляют собой лицевую панель с прикрепленными к ней печатными платами.
МОНП-PXIe выпускаются в исполнениях МОНП-PXIe-16, МОНП-PXIe-8 и МОНП-ГХ1е-4, отличающихся количеством измерительных каналов.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.
Общий вид источников с указанием места нанесения заводского номера показан на рисунке 1.
Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

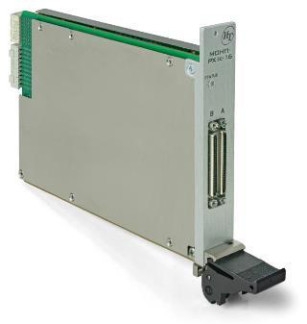

Рисунок 1 - Общий вид источников с указанием места нанесения заводского номера
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmonp_math.dll (для ОС Windows) и libunmonp_math.so (для ОС Linux).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Операционная система | Windows | Linux |
| Идентификационное наименование | unmonp_math.dll | libunmonp_math.so |
| Номер версии ПО | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 8C07E8A9 | 2d4a68b5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Метрологические и основные технические характеристики источников представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, мВ: - в поддиапазоне от -10 до -1 В и свыше 1 до 10 В; | ±0,6 |
| - в поддиапазоне свыше -1 до 1 В | ±0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур на каждые 1 °С, мВ: - в поддиапазоне от -10 до -1 В и свыше 1 до 10 В; | ± 0,02 |
| - в поддиапазоне свыше -1 до 1 В | ± 0,01 |
| Дискретность воспроизведения напряжения постоянного тока, мВ | 0,01 |
| Количество измерительных каналов: - модификация МОНП-РХ1е-16; | 16 |
| - модификация МОНП-РХ1е-8; | 8 |
| - модификация МОНП-РХ1е-4 | 4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 3,30±0,17; 12,00±0,60 |
| Сила тока потребления, А, не более: - по цепи «3,3 В»; - по цепи «12 В» | 1 1,2 |
| Сопротивление изоляции гальванической развязки, МОм, не менее | 20 |
| Электрическая прочность изоляции испытательным напряжением в течение 1 минуты, В, не менее | 200 |
| Потребляемая электрическая мощность, Вт, не более | 18 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 213,8 х 130,5 х 20,0 |
| Масса, кг, не более | 0,4 |
| Рабочие условия применения | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха при температуре до +25 °С, % | до 80 |
| - атмосферное давление, кПа | от 86,0 до 106,0 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность источников представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт/экз |
| Источник напряжения постоянного тока МОНП-PXIe___ | ГВТУ.468266.002___ | 1 |
| Источник напряжения постоянного тока МОНП-PXIe Руководство по эксплуатации | ГВТУ.468266.002РЭ | 1 |
| Источник напряжения постоянного тока МОНП-PXIe Паспорт | ГВТУ.468266.002ПС | 1 |
| Источник напряжения постоянного тока МОНП-PXIe Управляющая панель Qt Руководство оператора | ГВТУ.65002-01 34 01 | 1 |
| Источник напряжения постоянного тока МОНП-PXIe Драйвер Руководство системного программиста | ГВТУ.75002-01 32 01 | 1 |
| Комплект ПО модулей VXI-Системы | ГВТУ.85001-01 | 1 |
| Кабель Т-МОНП-PXIe | ГВТУ.685627.001 | 1* |
| Кабель ТТТТТТВЭ | ФТКС.685621.531 | 1* |
| Примечание: *В соответствии с договором поставки. | ||
приведены в разделе 1 руководства по эксплуатации ГВТУ.468266.002РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Технические условия ГВТУ.468266.002ТУ.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 12.12.2025 |
