| Номер в госреестре | 94182-24 |
| Наименование СИ | Антенны измерительные с понижающим конвертером |
| Обозначение типа СИ | П6-900 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2024 |
| Срок свидетельства | 24.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные с понижающим конвертером П6-900 предназначены для приема потока энергии электромагнитного поля и переноса спектра входных СВЧ сигналов в диапазон входных частот базового радиоприемного устройства или измерительного прибора в системах радиоконтроля.
Принцип действия антенны измерительные с понижающим конвертером П6-900 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны П6-900, подключаемого к измерительному приемному устройству.
Антенны П6-900 имеют три модификации: антенна П6-900/1, антенна П6-900/2 и антенна П6-900/3 (далее - антенны П6-900). Модификации отличаются диапазоном рабочих частот и шириной диаграммы направленности.
Конструктивно антенны П6-900 представляют собой зеркальную антенну, диаметром рефлектора 250 мм, которая устанавливается на понижающий конвертор с облучателем соответствующего диапазона частот.
К присоединительному фланцу антенны присоединён коаксиально-волноводный переход (далее - КВП) с коаксиальным СВЧ выходом с волновым сопротивлением 50 Ом SMA-типа.
Крепление антенн П6-900/1, П6-900/2 и П6-900/3 в месте их использования может осуществляться на специальную подставку на корпусе антенны;

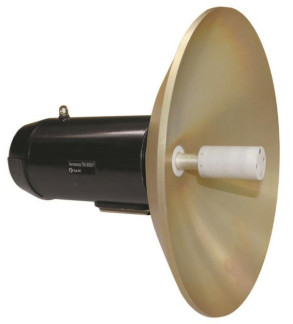

Общий вид антенны П6-900/1 приведён на рисунке 1.
Общий вид антенны П6-900/2 приведён на рисунке 2.
Общий вид антенны П6-900/3 приведён на рисунке 3.
1 - место нанесения знака утверждения типа;
2 - место нанесения заводского номера;
3 - место нанесения знака поверки
Рисунок 1 - Общий вид антенны П6-900/1 с местами нанесения знака утверждения типа, знака поверки и заводского номера
1 - место нанесения знака утверждения типа;
2 - место нанесения заводского номера;
3 - место нанесения знака поверки
Рисунок 2 - Общий вид антенны П6-900/2 с местами нанесения знака утверждения типа, знака поверки и заводского номера
1
2
3
1 - место нанесения знака утверждения типа;
2 - место нанесения заводского номера;
3 - место нанесения знака поверки
Рисунок 3 - Общий вид антенны П6-900/3 с местами нанесения знака утверждения типа, знака поверки и заводского номера
Рисунок 4 - Габаритные размеры антенной системы П6-900 с подключаемыми разъёмами
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот: - Входная частота, ГГц П6-900/1 | от 40 до 60 |
| П6-900/2 | от 60 до 75 |
| П6-900/3 | от 75 до 90 |
| - Выходная частота, ГГц П6-900/1 | от 4 до 24 |
| П6-900/2 | от 3 до 18 |
| П6-900/3 | от 3 до 18 |
| Коэффициент усиления, дБ, не менее | 40 |
| Относительная погрешность переноса частоты | 10-5 |
| Пределы допускаемой относительной погрешности измерений | ±2,5 |
| коэффициента усиления, дБ |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Относительный уровень побочных спектральных составляющих, дБ, не более | -45 |
| Ширина диаграммы направленности по уровню -3 дБ, градусов, не более П6-900/1 П6-900/2 П6-900/3 | 3 2 2 |
| Тип выходного разъема | SMA «розетка» |
| Тип поляризации | линейная |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, мм.рт.ст. | от 0 до +50 80 от 630 до 800 |
| Масса, кг, не более | 2,1 2,9 (с блоком питания и АКБ) |
| Габаритные размеры: - ширина, мм - глубина, мм - высота, мм | 250 250 240 |
наносится на титульный лист документов КНПР.464665.013 РЭ «Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Руководство по эксплуатации» типографским способом, и на корпус антенн в виде шильдика, выполненного способом лазерной гравировки.
Таблица 3 - Комплектность антенны П6-900/1
| № п/п | Наименование изделия | Обозначение изделия | Кол-во шт. |
| 1. | Антенна измерительная с понижающим конвертером П6-900/1 | КНПР.464665.013 | 1 |
| 2. | Блок питания +12 ±10% В | 1 | |
| Эксплуатационная документация | |||
| 3. | Антенны измерительные с понижающим конвертером П6-900/1 КНПР.464665.013. Заводской номер 150423868. Формуляр. | КНПР.464665.013 ФО | 1 |
| 4. | Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Руководство по эксплуатации * | КНПР.464665.013 РЭ | 1 |
| 5. | Методика поверки* | 1 | |
| Упаковка | |||
| 6. | Транспортировочный короб | 1 | |
Примечание:
* - Поставляются по согласованию с заказчиком.
Таблица 4 - Комплектность антенны П6-900/2
| № п/п | Наименование изделия | Обозначение изделия | Кол-во шт. |
| 1. | Антенна измерительная с понижающим конвертером П6-900/2 | КНПР.464665.013-01 | 1 |
| 2. | Блок питания +12 ±10% В | 1 | |
| Эксплуатационная документация | |||
| 3. | Антенны измерительные с понижающим конвертером П6-900/2 КНПР.464665.013-01. Заводской номер 150423869. Формуляр | КНПР.464665.013-01 ФО | 1 |
| 4. | Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Руководство по эксплуатации * | КНПР.464665.013 РЭ | 1 |
| 5. | Методика поверки* | 1 | |
| Упаковка | |||
| 6. | Транспортировочный короб | 1 | |
Примечание:
* - Поставляются по согласованию с заказчиком.
Таблица 5 - Комплектность антенны П6-900/3
| № п/п | Наименование изделия | Обозначение изделия | Кол-во шт. |
| 1. | Антенна измерительная с понижающим конвертером П6-900/3 | КНПР.464665.013-02 | 1 |
| 2. | Блок питания +12 ±10% В | 1 | |
| Эксплуатационная документация | |||
| 3. | Антенны измерительные с понижающим конвертером П6-900/3 КНПР.464665.013-02. Заводской номер 150423870. Формуляр | КНПР.464665.013-02ФО | 1 |
| 4. | Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Руководство по эксплуатации * | КНПР.464665.013 РЭ | 1 |
| 5. | Методика поверки* | 1 | |
| Упаковка | |||
| 6. | Транспортировочный короб | 1 | |
Примечание:
* - Поставляются по согласованию с заказчиком.
приведены в разделе 5 документа КНПР.464665.013 РЭ «Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Руководство по эксплуатации».
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»;
КНПР.464665.013 ТУ «Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Технические условия».
