Модули измерения электрических параметров ИПП (далее - модули) предназначены для измерения и измерительных преобразований электрических параметров (напряжения постоянного тока) системы электрохимической защиты (далее - ЭХЗ) от почвенной коррозии подземных металлических сооружений, в том числе магистральных и городских трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа.
| Номер в госреестре | 94147-24 |
| Наименование СИ | Модули измерения электрических параметров |
| Обозначение типа СИ | ИПП |
| Изготовитель | Общество с ограниченной ответственностью "Системы электропитания" (ООО "СЭП"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерения электрических параметров ИПП (далее - модули) предназначены для измерения и измерительных преобразований электрических параметров (напряжения постоянного тока) системы электрохимической защиты (далее - ЭХЗ) от почвенной коррозии подземных металлических сооружений, в том числе магистральных и городских трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа.
Принцип действия модулей заключается в аналого-цифровом преобразовании напряжения постоянного тока, создаваемого катодной станцией на защищаемом сооружении, силы постоянного тока, протекающей по цепи, а также напряжения постоянного тока, формируемого датчиком защитного потенциала.
Конструктивно модули состоят из нескольких печатных плат и цифрового индикатора параметров и встраиваемой в переднюю панель блока управления преобразователей для катодной защиты, модули имеют два разъема для источника питания.
На клеммы входного порта модуля подаются:
- сигнал с выходных зажимов преобразователей катодной защиты (далее - ПКЗ) для измерения выходного напряжения;
- сигнал с шунта от 1 до 75 мВ для измерения выходного тока ПКЗ;
- сигнал от медно-сульфатного электрода сравнения;
- сигнал от датчика потенциала;
- сигнал от точки измерения потенциала защищаемого сооружения.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

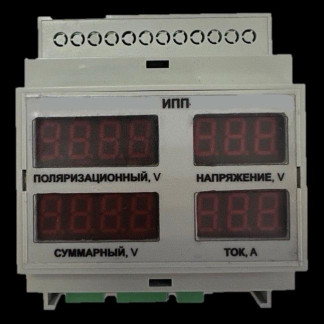

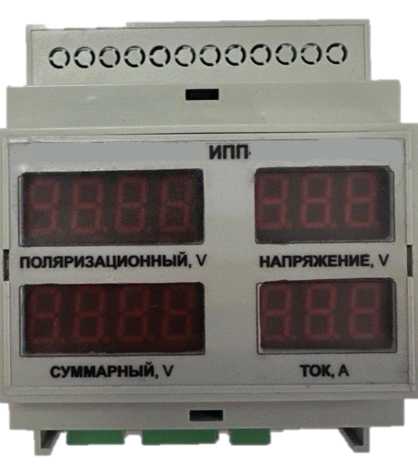

Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на модули в обязательном порядке не предусмотрено

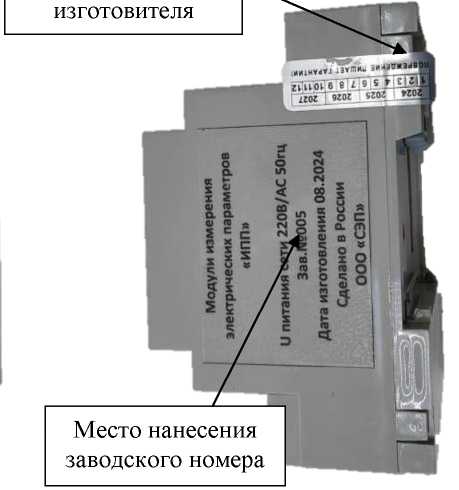

Пломбировочная наклейка завода-
Рисунок 1 - Общий вид модулей с указанием места пломбирования, места нанесения заводского номера
Программное обеспечение (далее - ПО) модулей является встроенным и метрологически значимым.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО жёстко зашито в микропроцессоре модулей и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированного программатора и технологических программ в условиях завода-изготовителя модулей.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПО-ИПП-СЭП-01 |
|
Номер версии (идентификационный номер ПО) |
1.5 |
|
Цифровой идентификатор ПО |
— |
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой относительной погрешности измерений, % |
|
Напряжение постоянного тока: - для канала «напряжение ПП», В - для канала «напряжение СП», В - для канала «напряжение», В |
от -5 до +5 от -5 до +5 от 3 до 100 |
±1 |
|
Диапазон напряжения постоянного тока на входе модулей по цепи тока при работе с шунтами, мВ |
от 1 до 75 |
|
|
Примечания: ПП - поляризационного потенциала; СП - суммарного потенциала. |
||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа |
от -45 до +45 до 98 от 86,6 до 106,7 |
|
Параметры питания: - номинальное напряжение питания переменного тока, В - номинальная частота, Гц |
220 50 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
52x90x58 |
|
Масса, кг, не более |
0,1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
50000 |
наносится на титульный лист формуляра и руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль измерения электрических параметров |
ИПП |
1 шт. |
|
Формуляр |
1 экз. |
|
|
Руководство по эксплуатации |
1 экз. |
приведены в разделе 2 «Методы измерений» документа «Модуль измерения электрических параметров ИПП. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.43-001-74932050-2024 «Модули измерения электрических параметров ИПП. Технические условия».
