| Номер в госреестре | 94096-24 |
| Наименование СИ | Контроллеры измерительные систем безопасности TCS-500 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | SUPCON Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные систем безопасности TCS-500 (далее - контроллер) предназначены для измерений и преобразований сигналов силы постоянного тока от первичных измерительных преобразователей или других источников, а также приема и обработки цифровых и дискретных сигналов, и используются в составе систем противоаварийной защиты (ПАЗ), систем обнаружения пожара и газа (СОПГ), и других систем, где требуется уровень обеспечения функциональной безопасности SIL3.
Принцип действия контроллеров основан на измерении и преобразовании входных сигналов в цифровой код путем аналого-цифрового преобразования на модулях ввода, последующей передаче цифровых сигналов в модуль с центральным процессорным устройством (далее - ЦПУ) с возможностью последующей регистрации и архивирования измеренных значений, отображения данных на операторских и инженерных станциях, станциях сбора и хранения данных, формировании выходных информационных и управляющих сигналов, а также преобразовании выходных сигналов путем цифро-аналогового преобразования на модулях вывода и их передачи.
Измерительные каналы контроллеров формируются на базе следующих компонентов:
- терминальных модулей (ТМ), обеспечивающих подключение кабельных линий связи от источников электрических сигналов;
- модулей ввода (SAI), осуществляющих прием и преобразование сигналов;
- модулей с ЦПУ (SCU), осуществляющих обработку измерительной информации, полученной от модулей ввода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования и отображения результатов измерений на мониторах человеко-машинного интерфейса;
- модулей вывода (SAO), осуществляющих преобразование и передачу сигналов.
Связь модулей контроллеров осуществляется посредством их установки в соответствующие слоты основной стойки и/или стойки расширения (MCN).
В состав контроллеров могут входить следующие модули ввода/вывода сигналов:
- SAI5010-H - 8-канальные модули аналогово ввода (аналого-цифровых
преобразований) сигналов силы постоянного тока;
- SAI5020 - 16-канальные модули аналогово ввода (аналого-цифровых
преобразований) сигналов силы постоянного тока;
- SAO5010-H - 4-канальные модули аналогово вывода (цифро-аналоговых преобразований) сигналов силы постоянного тока.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству модулей в зависимости от конкретного технологического объекта в соответствии с заказом и требованиями пользователя.
В общем случае, в состав контроллеров входят следующие основные модули:
- модули с ЦПУ;
- терминальные модули;
- модули ввода/вывода;
- коммуникационные модули.
Общий вид контроллеров представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе каждого модуля. Обозначение места нанесения заводского номера представлено на рисунке 2.
Конструкция контроллеров и условия их эксплуатации не предусматривают
нанесение знака поверки непосредственно на контроллеры. Пломбирование контроллеров не предусмотрено.

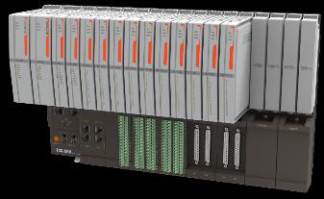

Рисунок 1 - Общий вид контроллеров
Рисунок 2 - Обозначение места нанесения заводского номера
Программное обеспечение (далее - ПО) контроллеров обеспечивает выполнение функций контроллеров. ПО контроллеров включает: ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов, внешнее ПО.
ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов, влияющие на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации контроллеров не подлежат изменению. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей и не является метрологически значимым.
Уровень защиты ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ПО модулей с ЦПУ | ПО модулей ввода/вывода сигналов | Внешнее ПО (Contrix Plus) |
| Номер версии | не ниже | не ниже | не ниже |
| (идентификационный номер) ПО | 10.10.00 | 10.10.00 | V1.00.01.00 |
| Цифровой идентификатор ПО | _ | _ | _ |
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики модулей ввода/вывода
| Тип модуля | Диапазоны преобразований сигналов | Пределы допускаемых приведенных к диапазону измерений/воспроизведений погрешностей | |
| основной | дополнительной, вызванной отклонением температуры окружающей среды от нормальных условий, на каждый 1 °C | ||
| SAI5010-H | от 0 до 20 мА, от 4 до 20 мА | ±0,15 % | ±0,01 % |
| SAI5020 | от 0 до 20 мА, от 4 до 20 мА | ±0,15 % | |
| SAO5010-H | от 0 до 10 мА, от 0 до 20 мА, от 4 до 20 мА | ±0,20 % | |
Примечание - При расчете погрешностей контроллеров, при рабочих условиях, основные и дополнительные погрешности суммируются алгебраически.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20,4 до 28,8 |
| Температура окружающей среды в нормальных условиях, °C | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа | от -20 до +70 от 5 до 95 от 80 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч, не менее | 30000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации.
Комплектность контроллеров приведена в таблице 5.
Таблица 5 - Комплектность контроллеров
| Наименование | Обозначение | Количество, шт./экз. |
| Контроллеры измерительные систем безопасности TCS-5001) | _ | 1 |
| Контроллеры измерительные систем безопасности TCS-500. Руководство по эксплуатации | IM25U09-E | 1 |
| TCS-500. Модуль с центральным процессорным устройством SCU5010. Руководство пользователя2) | IM28H10-E | 1 |
| TCS-500. Модуль с центральным процессорным устройством SCU5020. Руководство пользователя2) | IM28H20-E | 1 |
| TCS-500. Аналоговый модуль ввода сигнала SAI5010-H. Руководство пользователя2) | IM28H11-E | 1 |
| TCS-500. Аналоговый модуль ввода сигнала SAI5020. Руководство пользователя2) | IM28H17-E | 1 |
| TCS-500. Аналоговый модуль вывода сигнала SAO5010-H. Руководство пользователя2) | IM28H22-E | 1 |
| 1) Состав контроллеров определяется в зависимости от заказа. 2) Поставляется по заказу. | ||
приведены в разделе 1 «Общие сведения о контроллере TCS-500» IM25U09-E руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Контроллеры измерительные систем безопасности TCS-500. Стандарт предприятия.
