| Номер в госреестре | 94073-24 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | ДИАСКАН |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХПРИБОР" (ООО "НПП "ТЕХПРИБОР"), Саратовская обл., г. Энгельс |
| Год регистрации | 2024 |
| Срок свидетельства | 12.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые ДИАСКАН (далее по тексту - толщиномеры) предназначены для измерений толщины объектов контроля из различных материалов.
Принцип действия толщиномеров основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит измерение времени двойного прохождения продольных ультразвуковых волн через объект контроля, пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины.
Для излучения продольных ультразвуковых волн и приема их отражений используется ультразвуковой пьезоэлектрический преобразователь (далее по тексту - ПЭП). Акустический контакт обеспечивается прижатием рабочей поверхности ПЭП толщиномера к поверхности объекта контроля через слой контактной жидкости. Результаты измерений выводятся на дисплей толщиномера в цифровом виде.
Конструктивно толщиномеры состоят из электронного блока, выполненного в корпусе из алюминия и ударопрочного пластика и ПЭП, подключаемого к электронному блоку с помощью гибкого кабеля.
На торцах толщиномера расположены разъём для подключения ПЭП, разъём для подключения блока питания для заряда встроенного аккумулятора и калибровочный образец.
Толщиномеры выпускаются в следующих модификациях: Диаскан, Диаскан-М, Диаскан-2М, которые отличаются режимами работы.
Для толщиномера модификации Диаскан доступны следующие режимы работы: «СТАНДАРТ», «СКАН», «ПРОФ».
Для толщиномера модификации Диаскан-М доступны следующие режимы работы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК».
Толщиномер модификации Диаскан-2М отличается от толщиномеров модификаций Диаскан и Диаскан-М возможностью подключения совмещенного преобразователя, метрологическими и техническими характеристиками. Для толщиномера модификации Диаскан-2М доступны следующие режимы работы: «НАСТРОЙКА», «А-СКАН», «Б-СКАН», «ТАБЛИЦА», «ЦИФРА».
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится на заднюю панель электронного блока толщиномера ударным методом.
Пломбировка от несанкционированного доступа осуществляется путем нанесения наклейки на заднюю панель электронного блока толщиномера.
Фотографии общего вида толщиномеров представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

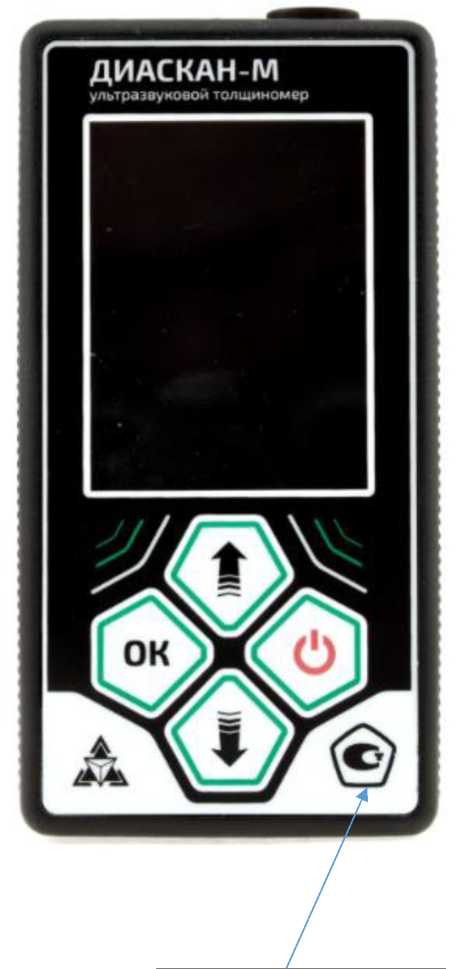

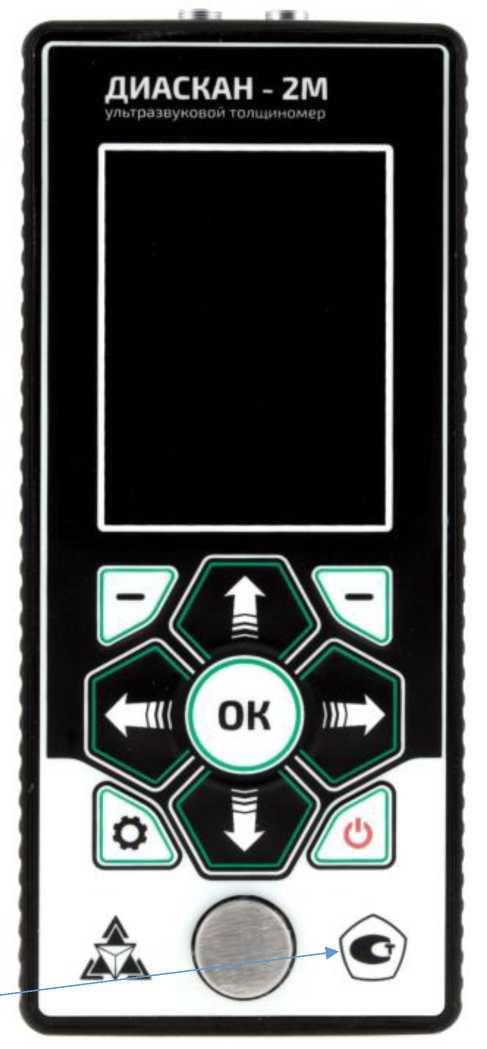

Место нанесения знака утверждения типа
Диаскан-2М

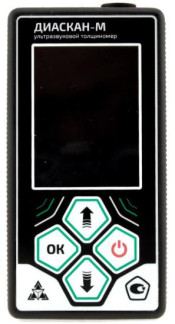

Рисунок 1 - Общий вид толщиномеров
Диаскан, Диаскан-М
Место пломбировки
Диаскан, Диаскан-М

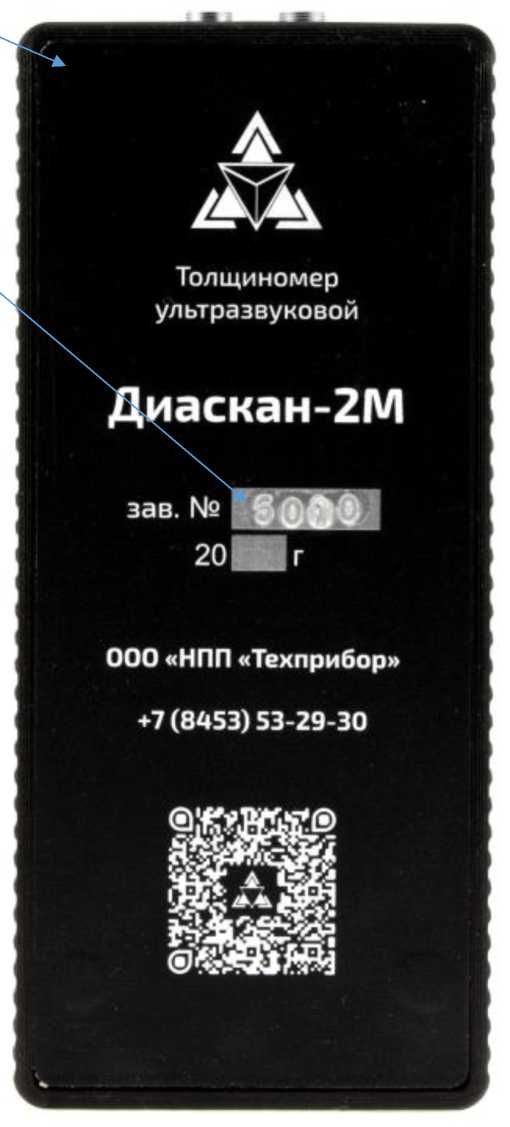

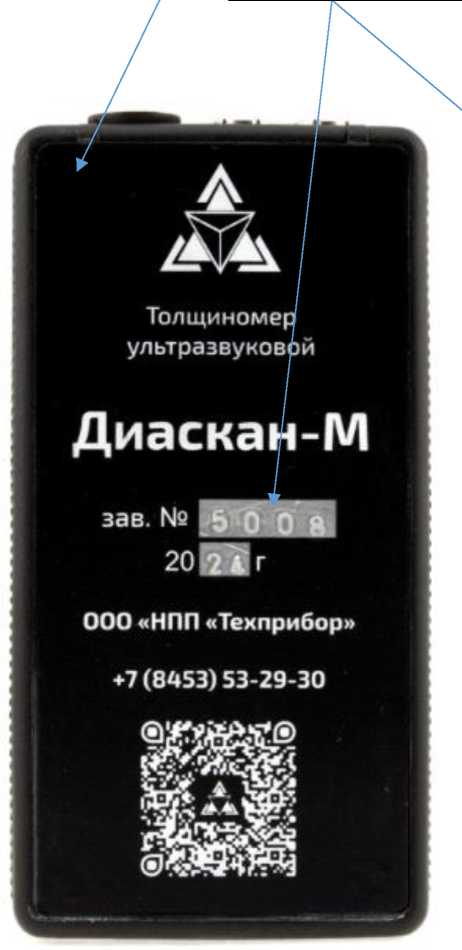

Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера
Место нанесения заводского номера
Диаскан-2М
В толщиномерах используется встроенное программное обеспечение (ПО), которое выполняет функции управления толщиномером, сбора, обработки данных контроля и визуализации результатов измерений.
Метрологически значимая часть не выделена, все ПО является метрологически значимым. Встроенное ПО устанавливается в энергонезависимую память микропроцессора в производственном цикле на предприятии-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Конструкция толщиномера исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | 080224 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диаскан | Диаскан-М | Диаскан-2М | |
| Диапазон измерений толщины (по стали), мм: - для ПЭП ТС50 - для ПЭП ТС25 - для ПЭП ТС10 - для ПЭП ДЕ5-12 | от 1,5 до 200,0 | от 1,5 до 300,0 | |
| от 3,0 до 300,0 | от 3,0 до 300,0 | ||
| от 0,5 до 30,0 | от 0,5 до 30,0 | ||
| - | от 15,0 до 180,0 | ||
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм | ±(0,05+0,01-d*) | ±(0,01+0,01-d*) | |
| * Где d - измеренное значение толщины, мм. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Диаскан | Диаскан-М | Диаскан-2М | |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 0 до 9999 | ||
| Дискретность отсчета, мм | 0,1 0,01 - | 0,1 0,01 0,001 | |
| Коэффициент усиления входного тракта, дБ, не менее - с шагом, дБ | 100 1,0 | 92 0,5 | |
| Время непрерывной работы при нормальных климатических условиях от полностью заряженного аккумулятора, ч, не менее | 6 | 10 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 130 68 25 | 160 70 30 | |
| Масса электронного блока, г, не более | 350 | 400 | |
| Условия эксплуатации: - температура окружающей среды, °С - для модификаций Диаскан, Диаскан-М - для модификации Диаскан-2М | от -25 до +50 от -20 до +50 | ||
наносится на лицевую панель электронного блока толщиномера методом печати и на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок толщиномера ультразвукового | ДИАСКАН* | 1 шт. |
| Преобразователь ультразвуковой пьезоэлектрический | - | 1 шт.** |
| Блок питания | - | 1 шт. |
| Кабель подключения ПЭП | - | 1 шт. |
| Кабель подключения к ПК | - | 1 шт. |
| Кейс для транспортировки и хранения | - | 1 шт. |
| Руководство по эксплуатации*** | ПРДЦ.26.51.66.127-010РЭ или ПРДЦ.26.51.66.127-011РЭ | 1 экз. |
| * Модификация определяется при заказе. * * Тип и количество определяются при заказе. * ** В зависимости от модификации толщиномера. | ||
приведены в разделе 7 «Порядок работы» руководства по эксплуатации ПРДЦ.26.51.66.127-010РЭ и в разделе 7 «Настройка толщиномера» руководства по эксплуатации ПРДЦ.26.51.66.127-011РЭ.
ТУ 26.51.66.121-010-24384732-2024 «Толщиномеры ультразвуковые ДИАСКАН. Технические условия».
