| Номер в госреестре | 94071-24 |
| Наименование СИ | Микроскопы измерительные оптические |
| Обозначение типа СИ | Oplenic |
| Изготовитель | Hangzhou Chroma Optronics Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 12.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы измерительные оптические Oplenic (далее микроскопы) предназначены для измерений линейных размеров, формы, элементов рельефа по осям Х, Y и Z поверхности твердотельных объектов.
Принцип действия микроскопов основан на измерении перемещений предметного столика прецизионными решетчатыми линейками установленными на столике по осям Х и Y и вертикальной колонне блока фокусировки по оси Z (для линейных размеров в плоскости XY и по оси Z соответственно). При этом контроль перемещения по осям X, Y осуществляется визирным методом по изображению, полученному от исследуемого объекта. Перемещение по оси Z контролируется с помощью системы фокусировки. Перемещения предметного столика и блока фокусировки осуществляется либо в ручном режиме, либо с помощью моторизованного устройства.
Приборы состоят из системы наблюдения, системы освещения и предметного столика. Система наблюдения представляет собой оптическую систему микроскопа с окулярами и объективами, которая подключается к внешней системе получения и отображения изображений. Используя данный принцип, пользователь наблюдает детали объекта под увеличением. Прибор также имеет функции измерения образцов и анализа изображений.
Оптическая система: Двунаправленная система корректировки хроматических аберраций ECGO.
Микроскопы оснащены измерительными объективами конфигурации 5х, 10х, 20х, 50х, 100х и могут работать в следующих режимах:
- в отраженном свете в режиме светлого поля;
- в отраженном свете в режиме темного поля;
- в отраженном поляризованном свете;
- в отраженном свете в режиме дифференциально-интерференционного контраста.
Конструктивно микроскопы выполнены в настольном варианте и включают основной блок, состоящий из рамы, на которой расположены предметный столик, штатив с револьверной головкой с объективами, осветительной системой, системой фокусировки, окулярным тубусом с окуляром, блоком цифрового дисплея, цифровой камерой. Отдельно расположенными являются блок питания, панель управления, персональный компьютер с управляющей программой, которые соединены между собой и основным блоком электрическими кабелями.
В зависимости от диапазона перемещения предметного столика, микроскопы поставляются в модификациях Oplenic STM700, Oplenic STM800, Oplenic STM900.
Пломбирование микроскопов не предусмотрено.
Нанесение знака поверки на корпус микроскопов не предусмотрено.
Серийный номер, наносится на идентификационную табличку в буквенно-цифровом формате методом гравировки на заднюю панель микроскопов.

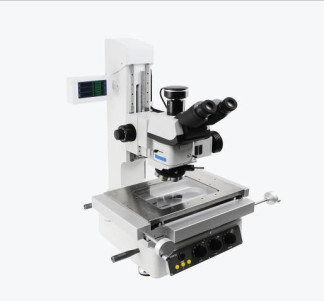

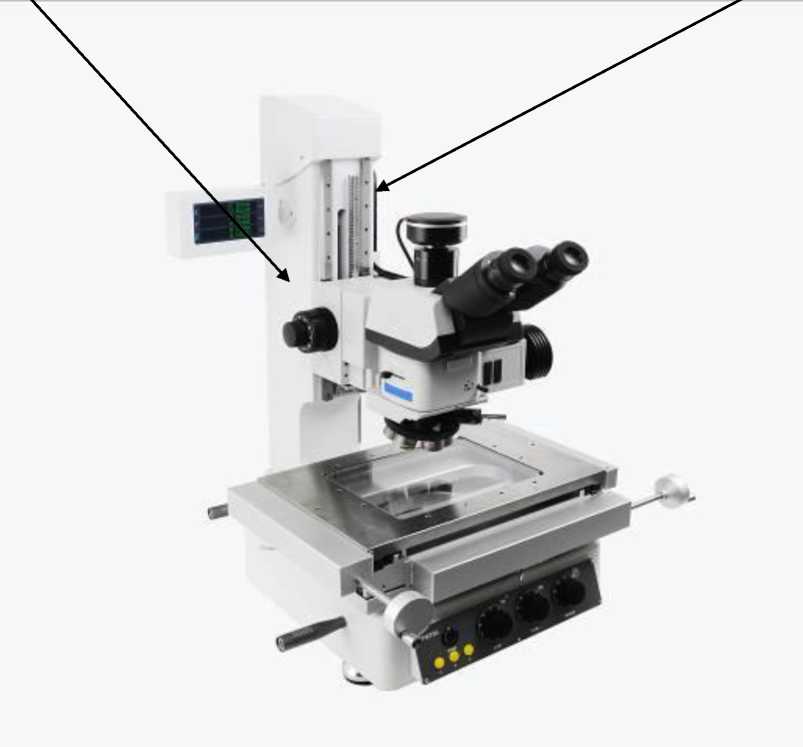

Общий вид микроскопов приведен на рисунке 1.
Место нанесения знака
Место нанесения
типа
Рисунок 1 - Общий вид микроскопов Oplenic модификаций Oplenic STM700, Oplenic STM800, Oplenic STM900
Управление микроскопами осуществляется с помощью метрологически значимого специализированного программного обеспечения «MeasureTool» установленного на внешний персональный компьютер и предназначенного для выполнения измерений, обработки, сохранения и экспорта результатов измерений. ПО «MeasureTool» не может быть использовано отдельно от микроскопов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует типу «средний» согласно Р 50.2.077-2014.
Конструкция микроскопов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Measure Tool |
| Номер версии (идентификационный номер) программного обеспечения | Версия 3.0 и выше |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификации микроскопов | |||
| Oplenic STM700 | Oplenic STM800 | Oplenic STM900 | |
| Диапазон измерений линейных размеров по оси Х, мм | от 0 до 200мм | от 0 до 300мм | от 0 до 400мм |
| Диапазон измерений линейных размеров по оси Y, мм | от 0 до 150мм | от 0 до 200мм | от 0 до 300мм |
| Диапазон измерений линейных размеров по оси Z, мм | от 0 до 200мм | от 0 до 200мм | от 0 до 200мм |
| Пределы допускаемой абсолютной погрешности измерений по оси X, Y, мкм (L - измеряемая длина, мм) | ±(2+L/50) | ||
| Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм (L - измеряемая длина, мм) | ±(3+L/100) | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Oplenic STM700 | Oplenic STM800 | Oplenic STM900 | |
| Дискретность отсчета, мкм | 0,1 | 0,1 | 0,1 |
| Габаритные размеры основного блока микроскопа (длина x глубина х высота), мм, не более | 640х560х850 | 740х610х850 | 840х710х850 |
| Масса основного блока микроскопа, кг, не более | 95 | 125 | 137 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, - атмосферное давление, кПа | от +10 до +40 от 20 до 85 от 76 до 106 кПа | ||
| Напряжение питания от однофазной сети переменного тока, В | от 180 до 230 | ||
| Потребляемая электрическая мощность, Вт, не более | 200 | ||
наносится на лицевую панель микроскопа в виде наклейки, и на титульный руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Базовый блок микроскопа | - | 1 шт. |
| Компьютер | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 6 «Визуализация и измерение образцов» документа: «Руководство по эксплуатации. Микроскопы измерительные оптические Oplenic STM700/ Oplenic STM800/ Oplenic STM900».
Государственная поверочная схема для средств измерений длины в диапазоне от 1.10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 2), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 25.10.2025 |
