| Номер в госреестре | 94068-24 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | UNI-T UTG1000X |
| Изготовитель | Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 12.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов серии UNI-T UTG1000X (далее - генераторы) предназначены для воспроизведения периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза частоты для генерации. Данная технология позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений.
Управление генераторами осуществляется вручную с лицевой панели или дистанционно по интерфейсу USB.
Серия генераторов UNI-T UTG1000X включает в себя четыре модификации UTG1022X, UTG1022X-PA, UTG1042X, UTG1042X-PA, отличающихся верхней границей частотного диапазона и наличием в составе модификаций UTG1022X-PA, UTG1042X-PA встроенного усилителя мощности с дополнительным выходом (Power Output) на задней панели.
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Генераторы снабжены поворотной ручкой для переноски. В конструкции генераторов имеется контроллер, встроенная программа которого позволяет их автономное использование или управление от персонального компьютера (ПК).
Обозначение модификации генератора наносится на переднюю панель в цифробуквенном формате, представлено на рисунке 1. Уникальный заводской номер в цифробуквенном формате из тринадцати знаков на самоклеящейся этикетке помещен на задней панели, представлено на рисунке 3.
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

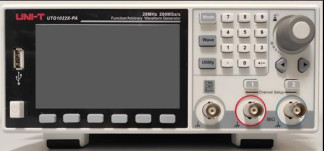

Рисунок 1 - Общий вид (передняя панель) генераторов UNI-T UTG1000X
Место нанесения Знака утверждения типа
Место нанесения знака поверки
Power Output
△ WARNING
УК С € ‘Э
HAZARDOUS VOLTAGE INSIDE. ОО NOT REMOVE THE COVER UNLESS •Y SPECIFIED PERSONNEL, TO AVOID ELECTRIC SHOCK. ALWAYS CONNECT THIS INSTRUMENT TO EARTH GROUND
△ AVERTISSEMENT
TENSION OAHGEREUSE A L'INTERIEUR.NE PAS ENLEVER LE COUVERCLE SAUF PAR CERTAINS MEMBRES DU PERSONNEL.AFIN D'EviTER UN CHOC ^LECTRIOUE.TOUJOURS CONNECTER L INSTRUMENT A LA TERRE
| Voltage Range | Frequency | Power Max |
| 100-240VAC | 50/BOHz | 20W Max |
| tOO-120 VAC | 400Hz |
Место для нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Рисунок 2 - Общий вид (задняя панель) генераторов UNI-T UTG1000X
Заводской номер
Рисунок 3 - Фрагмент задней панели генераторов UNI-T UTG1000X с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | UTG Firmware |
| Номер версии (идентификационный номер) | не ниже V3.14 |
Метрологические и технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| UTG1022X, UTG1022X-PA | UTG1042X, UTG1042X-PA | |
| 1 | 2 | 3 |
| Максимальная частота для основных форм сигналов, МГц, не менее - синусоидальный - прямоугольный - импульсный - треугольный (пилообразный) - шумоподобный - произвольной формы | 20 10 10 0,4 40 5 | 40 20 20 1 40 10 |
| Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот: - до 20 МГ ц включ. - свыше 20 до 40 МГц включ. | ±0,3 _ | ±0,3 ±0,5 |
| Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот: - до 1 МГ ц включ. - свыше 1 до 10 МГц включ. - свыше 10 до 40 МГц включ. | -60 -55 -50 | -60 -55 -50 |
| Диапазон установки постоянного напряжения смещения исМ, В, в диапазонах частот: на нагрузку 50 Ом: - до 20 МГц включ. - свыше 20 до 40 МГц включ. на высокоомную нагрузку: - до 20 МГц включ. - свыше 20 до 40 МГц включ. | от -5,000 до +5,000 от -2,500 до +2,500 от -9,999 до +9,999 от -4,999 до +4,999 | |
Продолжение таблицы 2
| 1 | 2 | 3 |
| Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения 1 В (значение от пика до пика), %, не более | 0,2 | |
| Длительность фронта/среза сигнала прямоугольной формы при уровне выходного напряжения 1 В (значение от пика до пика) на нагрузку 50 Ом, нс, не более | 16,0 | |
| Минимальная частота сигнала, мкГц, не более | 1 | |
| Разрешение по частоте, мкГц | 1 | |
| Пределы допускаемой относительной погрешности установки частоты при выпуске из производства или после подстройки, % | ±3,040-3 | |
| Относительный годовой дрейф частоты, % | ±5,040-3 | |
| Разрешение по напряжению (значение от пика до пика), мВ | 1 | |
| Пределы допускаемой абсолютной погрешности установки напряжения на нагрузку 50 Ом и высокоомную нагрузку, В - амплитуда (значение от пика до пика) Um синусоидального сигнала частотой 1 кГ ц3) - постоянное напряжение смещения Ucm | 0,01-Um+0,002 ±(0,01 • |Ucm |+0,02^Um+0,002) | |
| Примечания: 1) Относительно амплитуды напряжения 632 мВ (значение от пика до пика) на частоте 1 кГц на нагрузку 50 Ом; 2) При амплитуде напряжения 632 мВ (значение от пика до пика) на нагрузку 50 Ом, типовые справочные значения; 3) При постоянном напряжении смещения Ucm = 0 В, для Um более 10 мВ (значение от пика до пика). | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного высокочастотного соединителя | BNC(f) |
| Сопротивление нагрузки (по выбору) | от 1 до 999 Ом; высокоомная |
| Число каналов | 2 |
| Частота дискретизации, МГц | 200 |
| Разрядность цифроаналогового преобразователя, бит | 16 |
| Напряжение питающей сети, В | от 207 до 253 |
| Номинальные значения частоты питающей сети, Гц | от 49,6 до 50,4 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, ширинахглубинахвысота, мм, не более | 215х316х103 |
| Масса, кг, не более | 2,2 |
| Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок безотказной эксплуатации, лет | 2 |
наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства пользователя типографским способом.
комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность генераторов
| Наименование | Обозначение | Количество, шт/экз. |
| Генератор сигналов произвольной формы | UNI-T UTG1000X | 1 |
| Кабель сетевой | - | 1 |
| Кабель USB | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Компакт-диск с ПО | - | 1 |
| Кабель BNC(m-m) | - | 1 |
| Кабель BNC(m) - зажимы типа «крокодил» | - | 1 |
Сведения о методиках (методах) измерений приведены в разделе 3 «Быстрый старт» «Руководства по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2-109 Гц»;
Стандарт предприятия «Генераторы сигналов произвольной формы UNI-T UTG1000X».
