| Номер в госреестре | 94062-24 |
| Наименование СИ | Преобразователи виброперемещений |
| Обозначение типа СИ | ИВП-Ц |
| Изготовитель | Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброперемещений ИВП-Ц (далее - преобразователи) предназначены для измерений амплитудного значения виброперемещения.
Принцип действия преобразователей основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием виброускорения и преобразования измеренной емкости в выходной электрический сигнал, пропорциональный амплитудному значению виброперемещения.
Преобразователи (заводской артикул СПБФ.010201) конструктивно представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента (высокочувствительного электромеханического акселерометра, являющийся емкостным полумостом) и электронной схемы (которая обеспечивает питание акселерометра и двойное интегрирование выходного сигнала), заключенных в герметичном цилиндрическом металлическом корпусе. В корпусе преобразователя предусмотрено крепление на исследуемом объекте с помощью шпильки, ввинчиваемой в отверстия под металлическую резьбу М8*1,25. Измерительная ось преобразователя виброперемещений направлена по продольной оси его корпуса.
Преобразователи выпускаются в модификациях: ИВП-Ц-05/400К, ИВП-Ц-05/400Р, ИВП-Ц-07/400К, ИВП-Ц-07/400Р различающихся между собой диапазонами рабочих частот и подключением соединительного кабеля (значение в конце обозначения модификации: «К» - со встроенным соединительным кабелем; «Р» - с коннектором для подключения внешнего соединительного кабеля).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус преобразователя, методом гравировки, как представлено на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей и место нанесения знака утверждения типа представлены на рисунке 1. Преобразователи не подлежат пломбированию.
КцвМ
•V? 0001 “
'*£ 'ИР Л1П< .l”* JJ*>6pt»oMr*3 * PonepeMtu*”' ^■Ц.071^е
* S 0008
Место нанесения знака утверждения типа
Место нанесения заводского номера

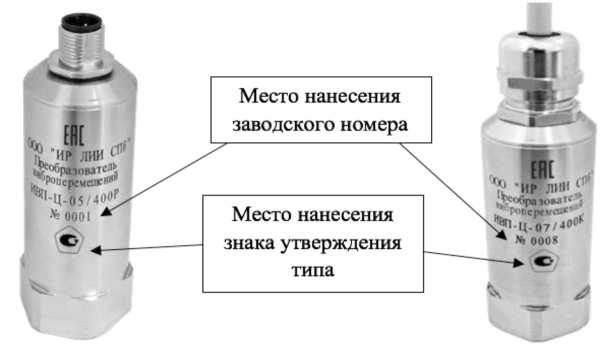

Рисунок 1 - Общий вид преобразователей,
с указанием места нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения коэффициента преобразования на базовой частоте 45Гц: - с выходом по напряжению переменного тока, мВ/мкм - с выходом по силе переменного тока, мкА/мкм | 9 16 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 45 Гц, % | +5 |
| Диапазон измерения амплитудного значения виброперемещения, мкм | от 15 до 500 |
| Диапазоны рабочих частот, Гц - для модификаций ИВП-Ц-05/400К и ИВП-Ц-05/400Р - для модификаций ИВП-Ц-07/400К и ИВП-Ц-07/400Р | от 0,5 до 400,0 от 0,7 до 400,0 |
| Нелинейность амплитудной характеристики на базовой частоте 45 Гц, %, в пределах | +2 |
| Неравномерность амплитудно-частотной характеристики, %, в пределах: - для модификаций ИВП-Ц-05/400К и ИВП-Ц-05/400Р: - в поддиапазонах частот от 0,5 до 2 Гц включ. - в поддиапазонах частот св. 2 до 150 Гц включ. - в поддиапазонах частот св. 150 до 400 Гц - для модификации ИВП-Ц-07/400К и ИВП-Ц-07/400Р: - в поддиапазонах частот от 0,7 до 2 Гц включ. - в поддиапазонах частот св. 2 до 150 Гц включ. - в поддиапазонах частот св. 150 до 400 Гц | +8 +5 +8 +8 +5 +8 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения коэффициента преобразования виброперемещения, при изменении температуры окружающего воздуха от температуры (20+5) °С, (мВ^мкм-1 )/°С 1); (мкА^мкм-1)/°С 2) | +0,15 |
| 1) По напряжению переменного тока. 2) По силе переменного тока. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 24 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +25 °С), %, не более - атмосферное давление, кПа | от -10 до +80 98 от 84,0 до 106,7 |
| Габаритные размеры корпуса (длина х ширина х высота), мм, не более: - для модификации со встроенным соединительным кабелем 1) - для модификации с коннектором для подключения внешнего соединительного кабеля | 33х30х105 33х30х94 |
| Масса корпуса, г, не более: - для модификации со встроенным соединительным кабелем 1) - для модификации с коннектором для подключения внешнего соединительного кабеля | 305 265 |
| 1) Без учета длинны и массы соединительного кабеля (проводника электрического с соединительными приспособлениями). | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87 600 |
наносится на корпус преобразователя ниже информационных надписей по центру, методом гравировки, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь виброперемещений | ИВП-Ц 1) | 1 |
| Комплект монтажных принадлежностей 2) | 1 | |
| Паспорт | СПБФ.010201 ПС | 1 |
| Руководство по эксплуатации | СПБФ.010201 РЭ | 13) |
| 1) Модификация преобразователя в соответствии с заказом. 2) В составе комплекта: шпилька М8, ответный разъем М12 либо кабель (длинна кабеля и модификация разъема по заказу). 3) Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 1 «Назначение», п. 1.4 «Устройство и работа преобразователей ИВП-Ц» документа СПБФ.010201 РЭ «Преобразователи виброперемещений ИВП-Ц. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
СПБФ.010201 ТУ «Преобразователи виброперемещений ИВП-Ц. Технические
условия».
