| Номер в госреестре | 94060-24 |
| Наименование СИ | Анализаторы MT Measurement MP/DP |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы MT Measurement MP/DP предназначены для измерений температуры плавления, каплепадения-размягчения веществ.
Конструктивно анализаторы МТ Measurement MP/DP (далее по тексту - анализаторы) выполнены в виде настольного прибора, внутри которого размещены металлический блок нагрева с электрическими нагревателями, модуль управления, измерительный модуль, жидкокристаллический дисплей. В металлическом блоке выполнены вертикальные сверления с целью обеспечить размещение в них капиллярных трубок с исследуемым веществом. Температура нагрева контролируется оптической ячейкой со встроенным датчиком температуры, либо визуально. Блок нагрева обеспечивает нагревание исследуемого образца с заданной скоростью до заранее определенной температуры, величины которых задаются оператором с помощью клавиатуры.
Принцип действия анализаторов в режиме плавления основан на изменении оптических свойств образца при его регулируемом нагреве. Стеклянный капилляр, заполненный образцом, помещается в печь и нагревается с заданной скоростью. Одновременно излучаемый светодиодом свет проходит по световоду и попадает на образец. В процессе нагревания интенсивность пропускания света образцом увеличивается. При достижении полной прозрачности и максимальной интенсивности пропускания света образец считается расплавившимся. Этот момент фиксируется с помощью встроенного фотоэлемента (у автоматических анализаторов) или визуально через объектив (у неавтоматических анализаторов) одновременно с температурой печи, которая и принимается за температуру плавления.
Принцип действия анализаторов в режиме каплепадения основан на фиксации температуры, при которой первая капля пробы, помещенной в анализатор исследуемого вещества и расплавленной путем медленного нагревания, падает из тестовой чашки через отверстие диаметром 2,8 мм вниз тестового канала и пересекает оптическую ячейку, находящуюся внизу канала. Этот момент фиксируется фотоэлементом оптической ячейки одновременно с температурой печи, которая и принимается за температуру каплепадения.
В режиме размягчения точка размягчения определяется как температура, при которой проба исследуемого вещества, размягченного в результате медленного нагревания в тестовой чашке, вытягивается на 19 мм из отверстия диаметром 6,35 мм.
К данному типу анализаторов относятся следующие модификации:
- MP1M, MP2M, MP2B - анализаторы температуры плавления неавтоматические;
- MP4, MP4S, MP5S, MP6, MP7S, MP8C, MP8, MP9 - анализаторы температуры плавления автоматические;
- DP8C, DP9 - анализаторы температуры каплепадения-размягчения автоматические.
Нанесение знака поверки на анализаторы не предусмотрено.
Серийный номер в виде обозначения, состоящего из латинских букв и арабских цифр, наносится методом типографской печати на маркировочную табличку, прикрепленную к корпусу.
Общий вид средства измерений, места нанесения серийного номера и знака утверждения типа представлен на рисунках 1, 2.
Рисунок 1а - MP9, MP8, MP8C
Рисунок 1б - DP9, DP8C
Рисунок 1в - MP7S, MP6
Рисунок 1г - MP4, MP4S, MP5S
Рисунок 1д - MP2B
Рисунок 1е - MP2M, MP1M
Рисунок 1 - Общий вид средства измерений

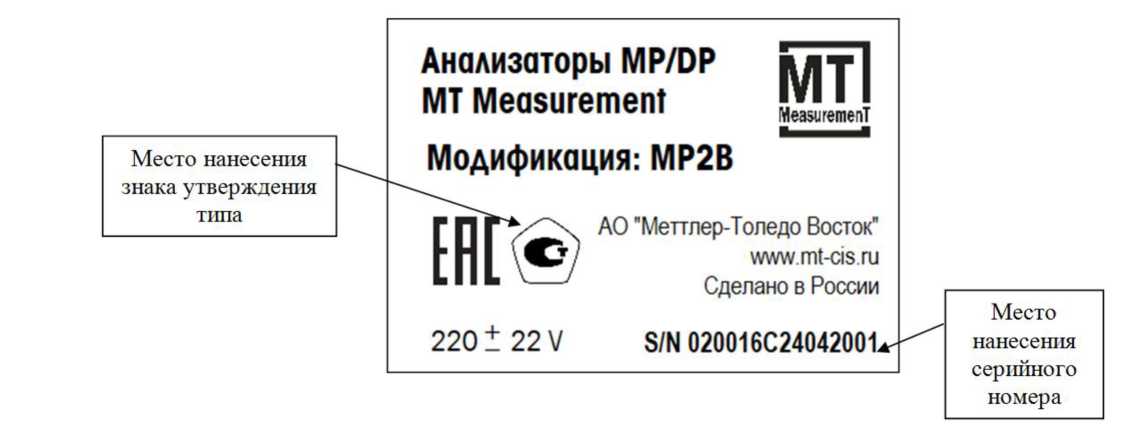

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа Пломбирование средства измерений не предусмотрено.
Анализаторы MP9, MP8, MP8C, DP9, DP8C, MP7S, MP6, MP4, MP4S, MP5S оснащены встроенным специальным программным обеспечением (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации.
Анализаторы MP2B, MP2M, MP1M не оснащены ПО.
Идентификационные данные ПО отображаются на дисплее при включении анализаторов или могут быть выведены на дисплей анализатора при обращении к соответствующему подпункту меню.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенной части ПО
| Идентификационные данные | Значение для модификаций | |
| МР9, МР8, МР8С, DP9, DP8C | MP7S, МР6, MP4, MP4S, MP5S | |
| Идентификационное наименование ПО | не отображается | не отображается |
| Номер версии ПО | не ниже 1.00 | не отображается |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |||||||
| MP4, MP4S | МР2В, МР2М, МР1М | MP5S | МР8, МР8С, МР6 | MP7S | МР9 | ЭР9 | ЭР8С | |
| Диапазон измерений температуры | от (t+10)* до | |||||||
| фазовых переходов, °С | +300 | +320 | +320 | +360 | +400 | +400 | +400 | +360 |
| Пределы допускаемой абсолютной погрешности измерений температуры плавления**, °С - в диапазоне до +200 °С включ. | ±0,5 | ±3,0 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | - | - |
| - в диапазоне св. +200 °С | ±0,8 | ±6,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | - | - |
| Пределы допускаемой абсолютной погрешности измерений температуры каплепадения-размягчения**, °С - в диапазоне до +200 °С включ. | - | - | - | - | - | - | ±0,6 | ±0,6 |
| - в диапазоне св. +200 °С | - | - | - | - | - | - | ±1,0 | ±1,0 |
| Примечания: | ||||||||
| * - t - температура окружающего воздуха **- при скорости нагрева 0,2 °С/мин | ||||||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Скорость нагрева, °С/мин - модификации MP9, MP8, MP8C, DP9, DP8C, MP7S, МР6 | от 0,1 до 20 (с шагом 0,1) |
| - модификации MP4, MP4S, MP5S | 0,2; 0,5; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 |
| Габаритные размеры (высота^ширина^длина), мм, не более: - модификации MP9, MP8, MP8C, DP9, DP8C | 190x295x320 |
| - модификации MP7S, МР6, МР4, MP4S, MP5S | 170x290x360 |
| - модификации MP2B, MP2M, MP1M | 440x220x300 |
| Масса, кг, не более: - модификации MP9, MP8, MP8C, DP9, DP8C | 3,7 |
| - модификации MP7S, МР6, МР4, MP4S, MP5S | 9,0 |
| - модификации MP2B, MP2M, MP1M | 4,0 |
| Рабочие условия применения: - температура окружающей среды, оС | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, В^А, не более | 150 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку, прикрепляемую к корпусу (рисунок 2).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор МТ Measurement MP/DP | * | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Модификация в соответствии с заказом | ||
приведены в разделах 4 «Метод управления» и 5 «Эксплуатация» руководств по эксплуатации «Анализаторы MT Measurement MP/DP».
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.5-020-45862615-2023 «Анализаторы MT Measurement MP/DP. Технические условия».
