| Номер в госреестре | 94053-24 |
| Наименование СИ | Измерители оптической мощности |
| Обозначение типа СИ | TR8220 |
| Изготовитель | SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптической мощности TR8220 (далее по тексту - измерители) предназначены для измерений оптической мощности в одномодовых и многомодовых волоконно-оптических линиях передачи.
Принцип действия измерителей основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Конструктивно измеритель представлен в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе измерителя размещен твердотельный детектор и электронная плата управления его функциями.
Выпускаются следующие модификации измерителей: TR822OA, TR822OC.
Модификации отличаются диапазонами показаний и измерений уровня оптической мощности.

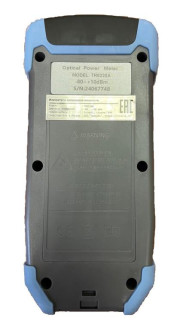

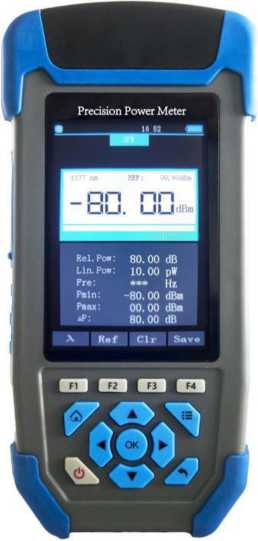

Внешний вид измерителя, места нанесения заводского номера, знака утверждения типа и знака поверки (наклейка с изображением знака поверки) показаны на рисунке 1. Заводские номера, однозначно идентифицирующие каждый экземпляр измерителей, наносятся на заднюю панель в форме шильды, содержащей заводской номер в цифровом формате, методом наклеивания. Пломбирование отсутствует.
Рисунок 1 - Внешний вид измерителей
Место нанесения заводского номера
Место нанесения знака утверждения типа и знака поверки
Измерители имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| TR8220A | TR8220C | |
| Длины волн калибровки, нм | 850/1310/1550/1625 | |
| Диапазон показаний уровня средней мощности оптического излучения на длинах волн калибровки, дБм1) - 1310 нм, 1550 нм, 1625 нм - 850 нм | от -80 до +10 от -70 до +10 | от -65 до +26 от -55 до +26 |
| Диапазон измерений уровня средней мощности оптического излучения, на длинах волн калибровки, дБм | от -70 до +10 | от -55 до +10 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| TR8220A | TR8220C | |
| Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310 нм, 1550 нм, 1625 нм2), дБ - в диапазоне от -70 дБм до -55 дБм включ. - в диапазоне св. -55 дБм3) до -45 дБм включ. - в диапазоне св. -45 дБм до +10 дБм включ. | ±0,25 ±0,25 ±0,25 | ±0,4 ±0,25 |
| Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длине волны калибровки 850 нм2), дБ | ±0,25 | ±0,4 |
| 1) здесь и далее дБм означает дБ относительно 1 мВт 2) при нормальных условиях применения 3) от -55 дБм для TR8220C | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 5±0,25 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 188 х 88 х 44 |
| Масса, кг, не более | 0,4 |
| Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность без конденсации, %, не более | от +15 до +35 от 45 до 80 от -10 до +50 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель измерителя в виде наклейки
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Измеритель оптической мощности | TR8220 | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации, совмещенное с паспортом | - | 1 |
приведены в разделе 4 «Инструкция по использованию» руководства по эксплуатации
Приказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Измерители оптической мощности TR8220».
