| Номер в госреестре | 94043-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | BOT15 R1 |
| Изготовитель | "İNCİ TRANSFORMATÖR AKSESUARLARI SAN. VE TİC. A.Ş.", Турция |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические ВОТ15 R1 (далее по тексту - термометры) предназначены для измерений температуры масла силовых трансформаторов и для сигнализации превышения пороговых значений температуры.
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса со съёмной крышкой, в котором размещены: циферблат, закрытый пластиковым защитным экраном, кинематический механизм со стрелкой и указателями электроконтактов, биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу. Внутри корпуса термометра также размещены клеммы для подключения сигнализирующих устройств (электроконтактов - два нормально открытых контакта) и кабеля заземления.
Термометры имеют аксиальное (осевое) исполнение. Корпус изготавливается из алюминиевого сплава с покрытием порошковой краской. Термобаллон изготавливается из латуни. Термометры относятся к показывающим стрелочным приборам погружного типа. Монтаж термометров на объектах измерений осуществляется с помощью штуцеров.

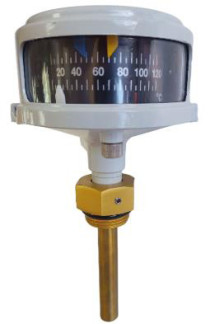

Фотографии общего вида термометров биметаллических ВОТ15 R1 с указанием места нанесения заводского номера приведены на рисунке 1. Цветовая гамма корпуса термометра может отличаться от приведенной на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус термометра.
Конструкция термометров не предусматривает нанесение знака поверки на средство измерений. Пломбирование термометров не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид термометров биметаллических ВОТ15 R1 с указанием мест нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических ВОТ15 R1 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +10 до +120 |
| Пределы допускаемой абсолютной погрешности измерений температуры (Л)(1), °С - в диапазоне от +10 до +60 °С включ.: - в диапазоне от +60 до +90 °С включ.: - в диапазоне св. +90 °С: | ±5,0 ±7,0 ±10,0 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализирующего устройства, (Л), °С - в диапазоне от +10 до +90 °С включ.: - в диапазоне св. +90 °С: | ±10,0 ±15,0 |
| Примечание: (1) - Вариация показаний термометра и срабатывания сигнализирующего устройства не превышает значений допускаемой абсолютной погрешности. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы, °С | 5,0 |
| Параметры электрического питания электроконтактов: - напряжение питания постоянного или переменного тока, В, не более - сила переменного тока (при постоянном напряжении), А, не более - сила постоянного тока (при переменном напряжении), А, не более | 250 5 0,2 |
| Габаритные размеры корпуса (В*Ш), мм, не более | 120x123 |
| Диаметр термобаллона, мм, не более | 15 |
| Длина термобаллона, мм | 111 |
| Масса термометра, г, не более | 650 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +60 до 98 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч | 40 ООО |
наносится на титульный лист паспорта на термометр типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | ВОТ15 R1 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «iNCi TRANSFORMATOR AKSESUARLARI SAN. VE TiC. A.§.», Турция.
