| Номер в госреестре | 94024-24 |
| Наименование СИ | Уровнемеры магнитные |
| Обозначение типа СИ | UHZ-517 |
| Изготовитель | "Shanghai Xingshen Instrument Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |

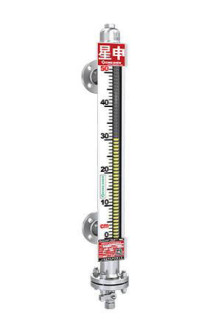

Уровнемеры магнитные UHZ-517 (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей или уровня раздела жидкостей.
Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с черного на желтый и наоборот при понижении уровня.
Конструктивно уровнемер состоит из: поплавка или поплавка с шаром, измерительной трубы и индикатора уровня.
Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и при высоких и низких температурах и отображать уровень для прямого считывания на месте.
Имеется возможность подключения концевых сигнализаторов положения определённого уровня.
Уровнемеры имеют модификации: для высокой и низкой температуры, высокого и низкого давления, для сжиженных газов, для жидкой серы, с повышенной антикоррозийной стойкостью, санитарное, для установки над резервуаром.
По способу установки уровнемеры имеют модификации: С - боковая установка, Т -верхняя установка.
Общий вид уровнемеров представлен на рисунке 1. Знак поверки на средство измерений не наносится.
Заводской номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус уровнемера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

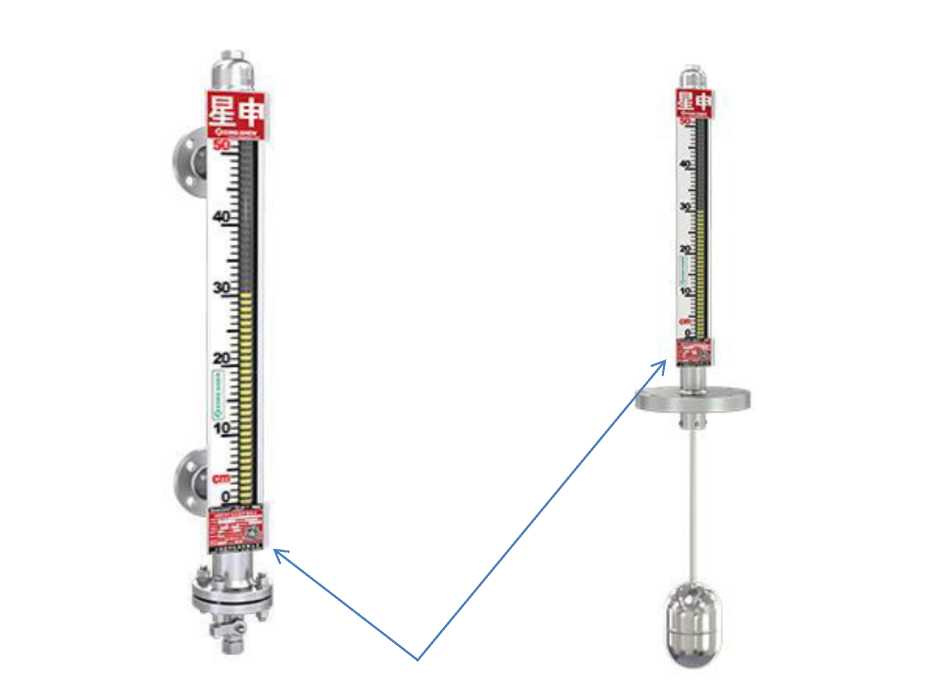

а) боковая установка (С) б) верхняя установка (Т)
Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-517 и указание мест нанесения заводского номера и знака утверждения типа
Г®ЁП[ ® ЕхЯ Уровнемер магнитный Тип: UHZ-S17_________________________________
Модификация:___________________________
Номер позиции:_____________________________
Диапазон измерений:_________________________
Напряжение электропитания: Погрешность:Температура:_________
Выходной сигнал:___________________________
Маркировка взрывобезопасности: Номер сертификата:_________________________
Давление:Заводской номер: SHANGHAI XINGSHEN INSTRUMENT СО. LTD No 8 Xuanxhonq Rood Pudong (Satrkt. Shanghai Chana. 201399 w*» Ming»h»n com
Рисунок 2 - Пример маркировочной таблички
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений уровня жидкости, мм | от 300 до 15000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±10 |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды, МПа | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 42 |
| Диапазон температур измеряемой среды, °С | от -196 до +440 |
| Плотность измеряемой среды, кг/м3 | от 400 до 2000 |
| Динамическая вязкость измеряемой среды, Па^с, не более | 0,4 |
| Напряжение питания постоянного тока, В | 24 |
| Маркировка взрывозащиты | 0Ех ia IIC T6...T1 Ga X lEx db IIB Т6...Т1 Gb X |
| Степень защиты, обеспечиваемая оболочной, по ГОСТ 14254-2015 | IP66 |
| Условия эксплуатации: - температура окружающей среды, °С - вибрация, Гц, не более | от -55 до +55 25 |
Таблица 3 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер магнитный | UHZ-517 | 1 шт. |
| Руководство по эксплуатации* | SXI.UHZ-517 РЭ | 1 экз. |
| Паспорт | SXI.UHZ-517 ПС | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации SXI.UHZ-517 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.
