| Номер в госреестре | 94006-24 |
| Наименование СИ | Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Yokogawa Electric Corporation, Япония; Yokogawa Electric Asia Pte, Ltd, Сингапур; PT Yokogawa Manufacturing Batam, Индонезия |
| Год регистрации | 2024 |
| Срок свидетельства | 05.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite (далее - модули) предназначены для измерительных аналого-цифровых преобразований силы и напряжения постоянного электрического тока, электрического сопротивления, сигналов от термопреобразователей сопротивления и термопар; измерительных цифро-аналоговых преобразований силы постоянного электрического тока.
Принцип действия модулей заключается в непрерывном измерении и аналого-цифровом преобразовании (АЦП) входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном цифро-аналоговом преобразовании (ЦАП) входного цифрового кода.
К настоящему типу средств измерений относятся модули следующих модификаций:
- L1AI143 - 16-ти канальные модули, осуществляющие АЦП силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- L1AV144 - 16-ти канальные модули, осуществляющие АЦП напряжения постоянного электрического тока в диапазонах от 1 до 5 В и от 1 до 10 В;
- L1AR145 - 16-ти канальные модули, осуществляющие АЦП электрического сопротивления в диапазонах от 0 до 800 Ом и от 0 до 4000 Ом, в том числе сигналов от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009;
- L1AT145 - 16-ти канальные модули, осуществляющие АЦП напряжения постоянного электрического тока (в диапазоне от -100 до +150 мВ, от -20 до +80 мВ, от -5 до +25 мВ), в том числе сигналов от термопар (ТП) с НСХ по ГОСТ 8.585-2001 (для работы с термопарами необходимо использовать терминальную панель);
- L1AI533 - 8-ми канальные модули, осуществляющие ЦАП силы постоянного электрического тока в диапазоне от 4 до 20 мА.
Модули подключаются к терминальным платам.
Модули, объединенные с другими компонентами согласно требуемой конфигурации, образуют измерительные каналы (ИК) комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite, которые относятся к проектно-компонуемым устройствам. Другие функциональные компоненты не содержат в себе ИК и не являются средствами измерений.
Метрологические характеристики ИК комплексов полностью определяются метрологическими характеристиками модулей.
Для решения задач противоаварийной защиты и технологической безопасности, требующей повышенной надежности, отказоустойчивости и детальной диагностики в каждом модуле параллельно работают два канала. При резервировании модулей в составе комплексов работают параллельно четыре канала. В случае выхода из строя одного из каналов, другой или другие каналы переводит технологический объект в безопасное состояние.
Модули имеют возможность их замены в «горячем режиме» - без отключения питания и остановки комплекса, в составе ИК которого используются.
Конструктивно модули выполнены в пластиковых корпусах.
Заводской номер в виде буквенно-цифрового обозначения наносится на несъемный элемент конструкции корпуса модуля методом лазерной печати. Общий вид модулей и место нанесения заводского номера представлены на рисунке 1.
Нанесение знаков поверки и утверждения типа на модули не предусмотрено.
Пломбирование модулей не предусмотрено.
Рисунок 1 - Общий вид модулей

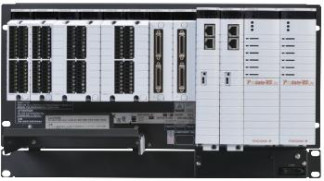

Рисунок 2 - Общий вид комплексов ProSafe-RS Lite в сборе
Метрологически значимым программным обеспечением (ПО) является базовое ПО (БПО) модулей и внешнее ПО (ВПО) ProSafe-RS Workbench.
Для АЦП и ЦАП используются алгоритмы, реализованные в БПО и записанные в постоянной памяти соответствующих модулей. БПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
ВПО ProSafe-RS Workbench предназначено работы с модулями из состава комплексов ProSafe-RS Lite. Оно устанавливается на персональные компьютеры, операторских станций, и служит для отображения измеренных значений, конфигурирования и обслуживания комплексов.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические характеристики комплексов, указанные в таблице 2, нормированы с учетом влияния БПО.
Идентификационные данные БПО представлены в таблице 1.
Таблица 1 - Идентификационные данные БПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ProSafe-RS Workbench |
| Номер версии (идентификационный номер ПО) | не ниже R 4.06.00 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики модулей представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики модулей
| Модуль | Диапазон преобразования | Пределы допускаемой основной погрешности Доен 1 | Пределы допускаемой дополнительной погрешности Ддоп 1 |
| 1 | 2 | 3 | 4 |
| Аналого-цифровое преобразование | |||
| L1AI143 | от 4 до 20 мА | ±0,016 мА | ±0,016 мА/10 °С |
| L1AV144 | от 1 до 5 В | ±0,0040 В | ±0,0040 В/10 °С |
| от 1 до 10 В | ±0,009 В | ±0,009 В/10 °С | |
| L1AR145 2 | от 0 до 400 Ом | ±0,16 Ом | ±0,15 Ом/10 °С |
| свыше 400 до 800 Ом | ±0,18 Ом | ±0,30 Ом/10 °С | |
| от 0 до 2000 Ом | ±0,9 Ом | ±0,75 Ом/10 °С | |
| свыше 2000 до 4000 Ом | ±1,7 Ом | ±1,5 Ом/10 °С | |
| R от ТС с НСХ: Pt50, Pt100, Pt200, Pt500, Pt1000 (a = 0,00385 °C-1); 100М (a = 0,00428 °C-1); 100Н (a = 0,00617 °C-1) | Равны пределам допускаемой погрешности, перечисленным выше, в зависимости от значений электрического сопротивления на входе модуля | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| L1AT145 3 | от -5 до +25 мВ | ±0,040 мВ | ±0,040 мВ/10 °С |
| от -20 до +80 мВ | |||
| от -100 до +150 мВ | |||
| U от ТП с НСХ: J, K, Е, Т, S, R, N, B | ±0,040 мВ | ±0,040 мВ/10 °С | |
| Цифро-аналоговое преобразование | |||
| L1AI533 | от 4 до 20 мА | ±0,048 мА | ±0,016 мА/10 °С |
| Нормальные условия эксплуатации | |||
| Температура окружающего воздуха, °С | от +18 до +22 | ||
| Относительная влажность окружающего воздуха, без конденсации, % | до 75 4 | ||
| Атмосферное давление, кПа | от 79,5 до 106,7 | ||
| Примечания 1 Доен - пределы допускаемой основной абсолютной погрешности в нормальных условиях эксплуатации, указанных в таблице 3; Ддоп - пределы допускаемой дополнительной абсолютной погрешности, обусловленной отклонением температуры окружающего воздуха на каждые 10 °C от нормальных значений в пределах рабочих условий эксплуатации, указанных в таблице 3; R, Ом, и U, мВ - соответственно сигналы электрического сопротивления от ТС и напряжения постоянного электрического тока от ТП. 2 Трехпроводная схема соединения проводов ТС. 3 Диапазоны измерений подключаемых ко входам ТП: тип J от -210 до +1200 °C, тип K от -270 до +1372 °C, тип Е от -270 до +1000 °C, тип T от -200 до +400 °C, тип S и R от -50 до +1767 °C, тип N от -270 до +1300 °C, тип В от +42 до +1820 °C. Пределы допускаемой погрешности преобразования сигналов от ТП указаны без учета погрешности компенсации температуры холодного спая (Тхс). Компенсация Тхс осуществляется с помощью встроенного канала компенсации Тхс с погрешностью ±1,5 °C (при температуре от -20 до 0 °C и от +30 до +70 °С) или ±1,0 °C (при температуре от 0 до +30 °C). 4 Допускается эксплуатировать модули при относительной влажности окружающего воздуха до 95 % без конденсации в течение 30 дней в году | |||
Таблица 3 - Технические характеристики модулей
| Наименование параметра | Значение |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха, °С | от -20 до +70 |
| Относительная влажность окружающего воздуха, без конденсации, % | от 5 до 95 |
| Атмосферное давление, кПа | от 79,5 до 106,7 |
Таблица 4 - Показатели надежности
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 185000 |
наносится с помощью наклейки, либо типографским способом, на титульный лист документа «Руководство по эксплуатации. Модули аналоговые ввода/вывода
измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite».
Таблица 5 - Комплектность модулей
| Наименование | Обозначение | Количество |
| Модули аналоговые ввода/вывода измерительновычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite | - | В соответствии с заказом |
| Комплект эксплуатационно-технической документации на русском языке | - | 1 комплект |
| Примечание: Также возможна поставка модулей в составе измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite. | ||
представлены в разделе «Порядок проведения контроля и испытаний» руководства по эксплуатации.
ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт организации СТО-ТСИ-YRU-ТУ-043-2024 «Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite».
