| Номер в госреестре | 93958-24 |
| Наименование СИ | Угломеры на рукоятку управления объектом |
| Обозначение типа СИ | тип 11.9950.8.015.000 |
| Изготовитель | Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК"), г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский ав |
| Год регистрации | 2024 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры на рукоятку управления объектом тип 11.9950.8.015.000 (далее - угломеры) предназначены для измерений величины углов отклонения рукоятки управления в продольном (тангаж) и поперечном (крен) каналах управления самолетом.
Принцип работы угломера основан на совмещении угломера с рукояткой управления и снятии показаний методом непосредственной оценки совпадения стрелки-нониуса (маятникового типа) на деление шкалы после отклонения рукоятки управления от нулевого положения.
Угломер представляет собой прибор, закрепляемый на рукоятке управления и измеряющий угол отклонения с помощью стрелки-нониуса.
Угломер состоит из шкалы, стрелки-нониуса, гайки для юстировки шкалы, винта для крепления угломера, кронштейна, включающего зажимной винт и динамометр.
Возможность нанесения знака поверки отсутствует.

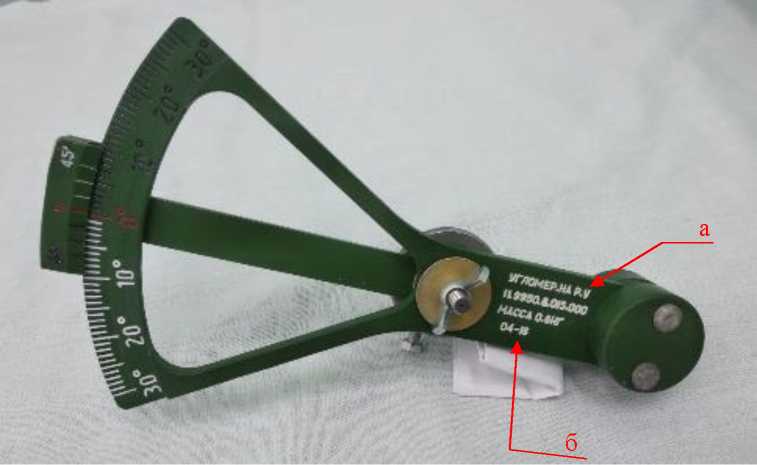

Общий вид угломера с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.
а - место нанесения маркировки, б - место нанесения заводского номера
Рисунок 1 - Общий вид угломера
Маркировка наносится методом гравировки и содержит информацию о наименовании угломера, его типе и массе. Заводские номера в виде цифробуквенного обозначения, состоящего из арабских цифр и дефиса, наносятся методом гравировки.
Пломбирование угломеров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Цена деления основной шкалы, ... ° | 1 |
| Предел измерения углов отклонения, ... ° | ±30 |
| Пределы допустимой абсолютной погрешности измерений углов, ... ' | ±15 |
| Значение отсчета по нониусу стрелки, ... ' | 15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями: | |
| - диапазон температуры окружающего воздуха, °C | от -50 до +50 |
| - относительная влажность воздуха, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры мм, не более | |
| - длинна | 250 |
| - ширина | 250 |
| - высота | 100 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет, не менее | 30 |
на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол. |
| Угломер на рукоятку управления объектом тип 11.9950.8.015.000 | 11.9950.8.015.000 | 1 шт. |
| Паспорт | 11.9950.8.015.000ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в разделах 5.2 и 5.3 документа «Угломеры на рукоятку управления объектом тип 11.9950.8.015.000. 11.9950.8.015.000ПС Паспорт».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
«Угломеры на рукоятку управления объектом тип 11.9950.8.015.000. Технические условия ТУ 11.9950.8.015.998».
