| Номер в госреестре | 93957-24 |
| Наименование СИ | Приспособления для замера хода педалей |
| Обозначение типа СИ | тип 11.9950.8.965.000 |
| Изготовитель | Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК"), г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский ав |
| Год регистрации | 2024 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приспособления для замера хода педалей тип 11.9950.8.965.000 (далее - приспособления) предназначены для измерений величины ходов педалей ножного управления.
Принцип действия приспособлений следующий. Приспособление жестко закрепляется на подпедальной площадке. Один из концов линейки приспособления жестко соединяется с педалью ножного управления, ход которой подлежит измерению. При перемещении педали перемещается также и линейка приспособления, отсчет, соответствующий перемещению шкалы линейки, снимается с использованием риски отсчетного устройства приспособления.
Приспособления выпускаются в двух исполнениях, для левой и правой педалей, отличающихся расположением кронштейна и отсчетного устройства.
Обозначение правого исполнения 11.9950.8.965.901, обозначение левого исполнения 11.9950.8.965.902.
Органы настройки и регулировки, влияющие на метрологические характеристики в приспособлениях, отсутствуют.
Заводской номер, из последовательности арабских цифр, однозначно идентифицирующий каждый экземпляр приспособлений, наименование и обозначение типа приспособлений наносится методом гравировки на шильдике, закрепляемом на кронштейне приспособлений.
Возможность нанесения знака поверки отсутствует.

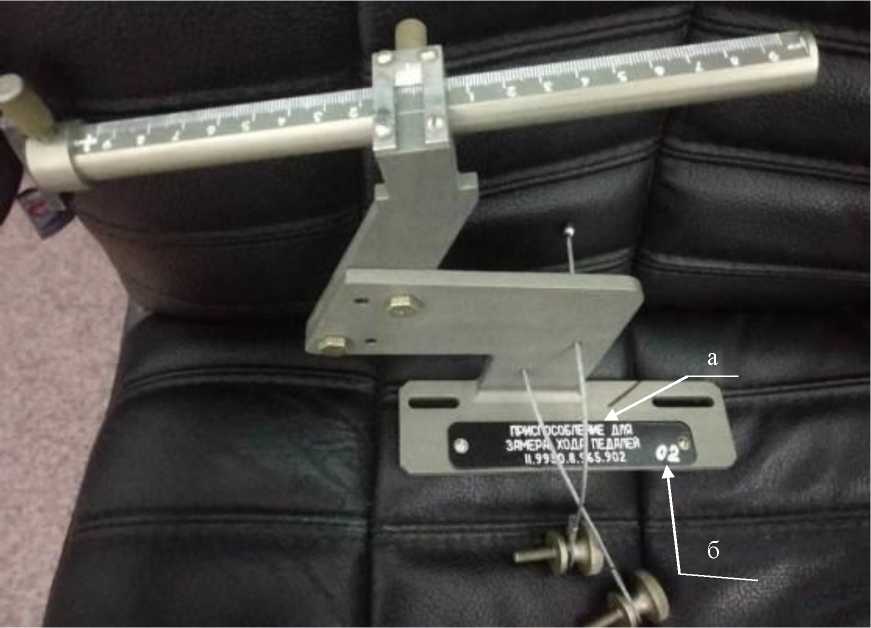

Общий вид приспособлений с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.
а - место нанесения маркировки, б - место нанесения заводского номера
Рисунок 1 - Общий вид приспособлений
Пломбирование приспособлений не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Цена деления, мм | 1 |
| Диапазон измерений хода педалей, мм | ±90 |
| Пределы допускаемой абсолютной погрешности измерения хода педалей, мм | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями: | |
| - диапазон температуры окружающего воздуха, °C | от -50 до +50 |
| - относительная влажность воздуха, %, не более | 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры мм, не более | |
| - длинна | 410 |
| - ширина | 160 |
| - высота | 60 |
| Масса, кг, не более | 0,75 |
| Средний срок службы, лет, не менее | 30 |
на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол. |
| Приспособление для замера хода педалей | 11.9950.8.965.000 | 1 шт. |
| Паспорт | 11.9950.8.965.000ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в разделах 5.2 и 5.3 документа 11.9950.8.965.000 ПС «Приспособления для замера хода педалей 11.9950.8.965.000. Паспорт».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
«Приспособления для замера хода педалей тип 11.9950.8.965.000. Технические условия ТУ 11.9950.8.965.998».
