| Номер в госреестре | 93885-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZB3-10G |
| Изготовитель | Dalian North Instrument Transformer Group Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZB3-10G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты, управления и сигнализации в сетях переменного тока с номинальной частотой 50 Гц, в составе закрытых распределительных устройств.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем.
Трансформаторы по принципу конструкции являются электромагнитными, шинными, с литой изоляцией, предназначенные для внутренней установки. Первичной обмоткой трансформаторов служит шина токопровода диаметром не более 137 мм. Трансформаторы имеют от 2 вторичных обмоток. Магнитопровод и вторичные обмотки трансформатора заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Для крепления в ячейке комплектного распределительного устройства трансформаторы имеют по 4 отверстия.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

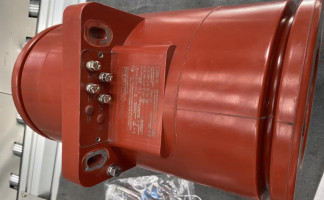

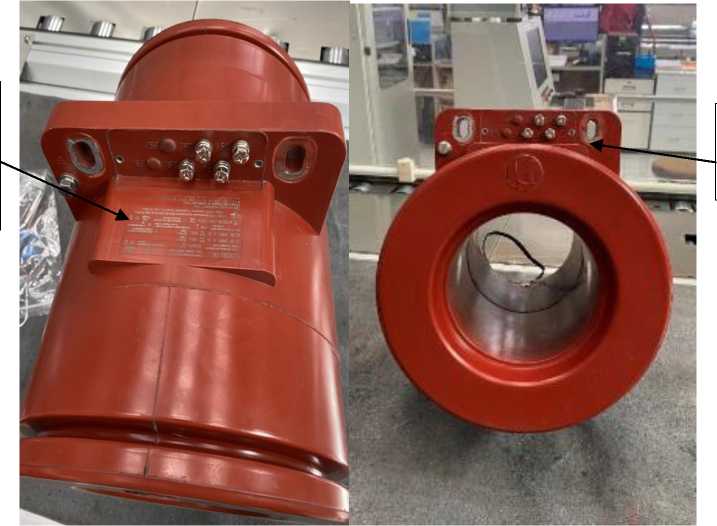

Общий вид трансформаторов, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение ином,, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота, Гц | 50/60 |
| Номинальный первичный ток 11ном, А | 2500 |
| Номинальный вторичный ток Ьном, А | 1 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 - для защиты | 5P |
| Номинальная вторичная нагрузка номинальной вторичной нагрузке > 5В^А, cos ф = 0.8 | 20 |
Таблицы 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 370x270x500 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +40 95 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 175 000 |
| Срок службы, лет, не менее | 20 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор тока | LMZB3-10G | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока LMZB3-10G. Стандарт предприятия.
| Зарегистрировано поверок | 60 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
