| Номер в госреестре | 93884-24 |
| Наименование СИ | Трансформаторы тока нулевой последовательности |
| Обозначение типа СИ | LJM-2 |
| Изготовитель | Dalian North Instrument Transformer Group Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока нулевой последовательности LJM-2 (далее - трансформаторы нулевой последовательности) предназначены для питания схем релейной защиты от замыкания на землю отдельных фаз трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Трансформаторы нулевой последовательности устанавливают в устройствах релейной защиты и в электрических сетях с изолированной нейтралью для реагирования на возникновение токов утечек или отсутствия фазы при возникновении короткого замыкания. В последнем случае возникает сигнала небаланса из-за асимметрии токов в жилах кабелей. Далее сигнал уходит к специальному устройству, которое отключает питание, благодаря чему обеспечивается безопасная эксплуатация сети или устройства. Подключается сразу ко всем жилам кабеля. В основе принципа работы лежит свойство устройства выделять сигнал через трансформацию токов при однофазных замыканиях.
Трансформаторы нулевой последовательности устанавливаются на действующую кабельную линию. Трансформаторы нулевой последовательности состоят из двух частей. В каждой залита половина магнитопровода. После установки на кабель части трансформаторов соединяют с помощью двух болтов с резьбой М10.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

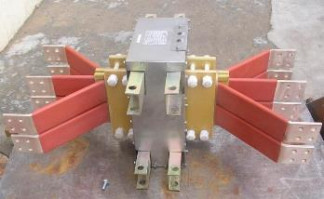

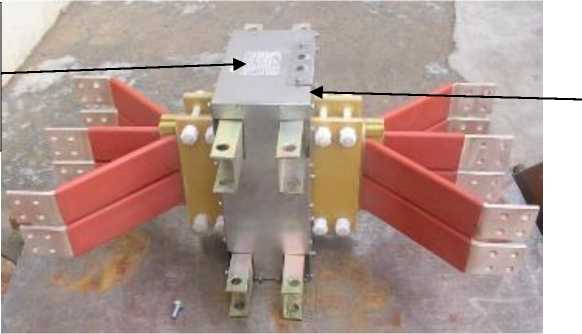

Общий вид трансформаторов нулевой последовательности, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение ином, | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток 11ном, А | 60 |
| Номинальный вторичный ток Ьном, А | 1 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 - для защиты | 10P |
| Номинальная вторичная нагрузка номинальной вторичной нагрузке > 5В^А, cos ф = 0.8 | 2,5 |
Таблицы 2 -Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 1015x540x450 |
| Масса, кг, не более | 145 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +40 95 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 250 000 |
| Срок службы, лет, не менее | 20 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор тока нулевой последовательности | LJM-2 | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока нулевой последовательности LJM-2. Стандарт предприятия.
