| Номер в госреестре | 93861-24 |
| Наименование СИ | Спектрометры оптико-эмиссионные |
| Обозначение типа СИ | Unique's |
| Изготовитель | "Control System Abzar Novin Co.", Исламская Республика Иран |
| Год регистрации | 2024 |
| Срок свидетельства | 20.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптико-эмиссионные Unique’s (далее - спектрометры) предназначены для измерений массовой доли элементов в образцах металлов и сплавов.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры представляют собой напольные лабораторные приборы, состоящие из генератора электрического разряда, искрового штатива, спектрографа, системы вакуумирования, системы подачи аргона и управляющей электроники. Спектрограф спектрометров построен по схеме Пашен-Рунге, в которой входная щель, вогнутая голографическая дифракционная решетка и фотоприёмники на основе КМОП-матриц установлены на круге Роуланда. Внутреннее пространство спектрографа вакуумируется. Спектрометры могут комплектоваться по дополнительному заказу системой очистки аргона.
С помощью генератора электрического разряда между пробой и электродом искрового штатива создается искра. Излучение плазмы через входную щель попадает в спектрограф спектрометра, где при помощи дифракционной решетки происходит разложение эмиссионного излучения в спектр, после чего при помощи фотоприёмников на основе КМОП-матриц фиксируется интенсивность излучения на выбранных для целевого элемента пробы длинах волн. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли компонента пробы выполняется автоматически под управлением внешнего компьютера с установленным специализированным программным обеспечением.
Программное обеспечение спектрометров поставляется по заказу с требуемыми для анализа «основами» - аналитическими программами для измерений массовой доли элементов в целевых металлах и сплавах: железной, медной, алюминиевой, титановой и т.д.
Корпуса спектрометров изготовлены из металлических сплавов и окрашены в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на информационной табличке на левой панели корпуса спектрометра. Серийный номер имеет цифровой формат и наносится методом лазерной гравировки, типографским или иным способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров и место нанесения серийного номера представлены на рисунках 1-2.

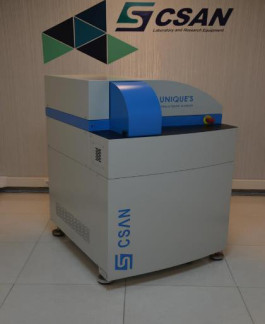

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных Unique’s
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LabWise |
| Номер версии ПО (идентификационный номер ПО) | V2.X.X* |
| Цифровой идентификатор ПО | - |
| *«Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли элементов, % | от 0,0001 до 99,9 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: - от 0,0001 % до 0,01 % включ. - св. 0,01 % до 0,1 % включ. - св. 0,1 % до 1,0 % включ. - св. 1,0 % до 10,0 % включ. - св. 10,0 % до 99,9 % | 8 7 5 4 2,5 |
| Чувствительность, усл. ед./%, не менее* | 2000 |
| *Значение нормировано для интенсивности излучения марганца на длине волны (293,9 ± 0,5) нм; диапазон значений массовой доли марганца в стандартном образце -от 0,1 % до 1,7 %. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 130 до 800 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±30 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 5000 |
| Габаритные размеры, мм, не более: | |
| - высота | 1350 |
| - ширина | 850 |
| - длина | 990 |
| Масса, кг, не более | 250 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 10 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр оптико-эмиссионный | Unique’s | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Система очистки аргона | - | 1 шт.* |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| *по заказу | ||
приведены в документе «Спектрометры оптико-эмиссионные Unique’s. Руководство по эксплуатации» (глава 6. «Анализ»).
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «Control System Abzar Novin Co.», ИСЛАМСКАЯ РЕСПУБЛИКА ИРАН.
