| Номер в госреестре | 93857-24 |
| Наименование СИ | Бруски контрольные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 20.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Бруски контрольные предназначены для измерений отклонений от прямолинейности рабочих поверхностей лекальных линеек и лекальных угольников.
Принцип действия бруска контрольного состоит в том, что на рабочую поверхность накладывают ребром проверяемую поверхность, например, лекальную линейку, затем по световой щели определяют характер соприкосновения рабочей поверхности лекальной линейки с рабочей поверхностью бруска контрольного. Числовое значение просвета получают, сравнивая его с «образцом просвета». Для получения «образца просвета» к рабочей поверхности плоской стеклянной пластины притирают параллельно друг к другу плоскопараллельные концевые меры длины, разность номинальных длин которых равна контролируемому размеру. Две одинаковые концевые меры большей длины притирают по краям, а концевые меры меньшей длины между ними. Тогда при наложении ребра лекальной линейки на концевые меры длины в направлении параллельном их короткому ребру получают соответствующий «образец просвета».
Бруски контрольные выполнены из цельного бруска металла с одной или двумя рабочими поверхностями и имеют в сечении прямоугольную форму. Рабочая поверхность бруска контрольного представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. Бруски могут быть оснащены одной или двумя ручками для удобства перемещения и предотвращения влияния тепла рук.
Бруски контрольные имеют теплоизолирующие оправы с двумя опорами, расположенными против рисок, отмечающих точки наименьшего прогиба, нанесенных на боковых поверхностях брусков.
Бруски контрольные изготавливаются в модификациях БК-150, БК-250, БК-350, БК-500, которые отличаются между собой длиной рабочей поверхности.
Товарный знак наносится на паспорт брусков контрольных типографским
методом, и нерабочую поверхность бруска контрольного лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую поверхность бруска контрольного лазерной маркировкой в местах, указанных на рисунке 1.
Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид брусков контрольных приведен на рисунке 1.
Обозначение основных размеров брусков контрольных указано на рисунке 2.
Место нанесения заводского номера

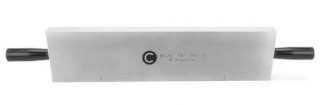

Рисунок 1 - Общий вид брусков контрольных с местом нанесения заводского номера
Рисунок 2- Обозначение основных размеров брусков контрольных
Таблица 1 - Основные метрологические характеристики
| Наименование параметра | Модификация | |||
| БК-150 | БК-250 | БК-350 | БК-500 | |
| Длина бруска L, мм | 150 | 250 | 350 | 500 |
| Ширина бруска В, мм | 15 | 15 | 15 | 20 |
| Высота бруска Н, мм | 40 | 60 | 60 | 60 |
| Допуск плоскостности, мкм, не более | 0,2 | 0,4 | 0,6 | 1,0 |
| Изменения отклонений от плоскостности рабочих поверхностей контрольных брусков вследствие нестабильности материала в течение года, мкм, не более | 0,1 | 0,2 | 0,3 | 0,5 |
| Шероховатость Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более | 0,04 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |||
| БК-150 | БК-250 | БК-350 | БК-500 | |
| Габаритные размеры*, мм, не более: - длина | 150 | 250 | 350 | 550 |
| - ширина | 15 | 15 | 15 | 20 |
| - высота | 55 | 75 | 75 | 75 |
| Масса, кг, не более | 2,0 | 2,3 | 2,8 | 4,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +17 до +23 80 | |||
Примечание:
* - габаритные размеры указаны без учета длины ручек, используемых для удобства перемещения и предотвращения влияния тепла рук
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Брусок контрольный | - | 1 шт. |
| Укладочный ящик (футляр) | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта бруска контрольного.
Государственная поверочная схема для средств измерений параметров отклонений от плоскостности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. № 3189;
ГОСТ 22601-77 «Бруски контрольные. Технические условия».
