| Номер в госреестре | 93853-24 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | Polymath |
| Изготовитель | Общество с ограниченной ответственностью "ИнКом-Проект" (ООО "ИнКом-Проект"), г. Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 20.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных Polymath (далее - устройства) предназначены для измерений силы постоянного тока, количества импульсов электрического напряжения и синхронизации времени.
Принцип действия устройств основан на сборе и хранении объема измерительной информации в памяти устройства, формировании управляющего воздействия на исполнительные механизмы на подключенных устройствах, а также для передачи текущих результатов измерений по каналам связи на вышестоящие уровни автоматизированных систем.
Принцип действия устройств в части измерений количества электрических импульсов заключается в преобразовании импульсов, поступающих на дискретноимпульсные входы устройства, в соответствии с заложенными алгоритмами в цифровую форму.
Конструктивно устройства состоят из печатной платы с элементами и разъемами для внешних подключений, размещенной в едином пластиковом корпусе, который предназначен для крепления на DIN рейку.
Устройства выпускаются в модификации Polymath А01.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

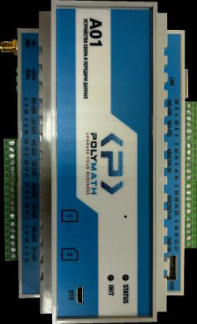

Общий вид устройств представлен на рисунке 1. Пример маркировочной наклейки устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на устройства не предусмотрено. Пломбирование мест настройки (регулировки) устройств не предусмотрено.
Рисунок 2 - Пример маркировочной наклейки устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО.
Внешнее ПО является метрологически незначимым и предназначено для настройки устройств и отображения измеренных значений.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики устройств нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 1.Х.ХХ |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (Х.ХХ), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 22 |
| Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока, % | ±0,5 |
| Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности хода часов за сутки (без коррекции от источника точного времени), с/сут | ±1,0 |
| Диапазон измерений количества импульсов электрического напряжения, имп. | от 0 до 232 |
| Диапазон частот следования импульсов, Гц | от 0,00025 до 100 |
| Минимальная длительность импульса, мс | 2 |
| Максимальная амплитуда импульсов, В | 10 |
| Пределы допускаемой погрешности измерений количества импульсов электрического напряжения: - в диапазоне от 0 до 1000 имп. включ., имп. - в диапазоне св. 1000 до 232 имп. включ., % | ±1,0 (Л) ±0,1 (6) |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +20 80 |
| Л - пределы допускаемой абсолютной погрешности измерений количества импульсов электрического напряжения, имп.; 6 - пределы допускаемой относительной погрешности измерений количества импульсов электрического напряжения, %. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений силы постоянного тока, шт. | 2 |
| Количество каналов измерений количества импульсов электрического напряжения, шт. | 2 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение постоянного тока, В | 24 |
| - номинальное напряжение переменного тока, В | 220 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, В^А, не более | 15,0 |
| Габаритные размеры (длина* высота*ширина), мм, не более | 145,0*110,0*65,0 |
| Масса, кг, не более | 0,5 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -45 до +40 |
| - относительная влажность, %, не более | 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку устройства любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных | Polymath | 1 шт. |
| Ответные части разъемов для полевых кабелей, комплект | - | 1 экз. |
| Руководство по эксплуатации | ПЛАБ.421000.053РЭ | 1 экз. |
| Формуляр | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПЛАБ.421000.053РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ПЛАБ.421000.053 ТУ «Устройство сбора и передачи данных Polymath. Технические условия».
