| Номер в госреестре | 93844-24 |
| Наименование СИ | Меры длин волн и интенсивности флуоресценции (комплект) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры длин волн и интенсивности флуоресценции (комплект) (далее по тексту -комплект мер) предназначены для хранения и передачи единиц длины волны и интенсивности флуоресценции.
Комплекты мер представляют собой набор, состоящий из двух стержней с квадратным сечением, изготовленных из специальных флуоресцентных стекол на основе оксидной матрицы, активированных ионами переходных металлов. Материал стержня (меры) находится в твердом агрегатном состоянии. Меры помещены в специальный футляр. На каждый стержень (меру) из комплекта нанесена маркировка «1» или «2».

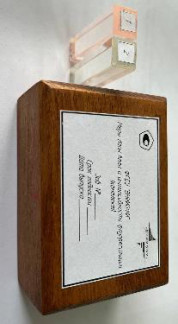

Общий вид комплекта мер и его маркировка приведены на рисунке 1.
Рисунок 1 - Меры длин волн и интенсивности флуоресценции (комплект)
Маркировка комплекта мер выполнена типографским способом на этикетке, прикрепляемой к футляру, в котором упакованы меры.
Нанесение знака поверки на комплект мер не предусмотрено. Пломбирование комплекта мер не предусмотрено.
Метрологические и технические характеристики комплекта мер приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики комплекта мер
| Наименование характеристики | Значение | |
| «1» | «2» | |
| Диапазон длин волн эмиссии, нм | от 400 до 650 | от 490 до 800 |
| Пределы допускаемой абсолютной погрешности измерения длин волн, нм | ±1,0 | |
| Диапазон интенсивности флуоресценции, ОЕФ* | от 0,1 до 2,0 | |
| Пределы допускаемой относительной погрешности измерения интенсивности флуоресценции, % | ±10 | |
| Номинальное значение длин волн максимума эмиссии**, нм | 416 | 513 |
| 436 | 664 | |
| 535 | 750 | |
| 551 | _ | |
| 586 | _ | |
| 611 | _ | |
| Диапазон допускаемых значений длин волн максимума эмиссии, нм | от 400 до 425 | от 490 до 530 |
| от 430 до 450 | от 635 до 685 | |
| от 525 до 545 | от 730 до 800 | |
| от 545 до 565 | _ | |
| от 575 до 595 | _ | |
| от 600 до 650 | _ | |
ОЕФ - относительная единица флуоресценции, соответствует интенсивности эмиссии флуоресцеина натрия при концентрации 1 мг/дм3 при возбуждении на длине волны 405 нм
** Действительные значения длин волн максимума эмиссии определяются при первичной поверке, уточняются при периодической поверке
Таблица 2 - Основные технические характеристики комплекта мер
| Наименование характеристики | Значение | |
| «1» | «2» | |
| Длина волны возбуждения, нм | 384 | 358 |
| Габаритные размеры, мм: - поперечное сечение - высота | (12,5 ± 0,5) х (12,5 ± 0,5) 45 ± 2 | |
| Масса, кг, не более | 0,05 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от + 15 до + 25 80 от 94 до 106 | |
наносится на титульный лист паспорта комплекта мер и этикетку футляра типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Меры длин волн и интенсивности флуоресценции (комплект) | КВФШ.201159.023 | 1 |
| Паспорт | КВФШ.201159.023 ПС | 1 |
| Руководство по эксплуатации | КВФШ.201159.023 РЭ | 1 |
| Футляр | - | 1 |
приведены в разделе 2 «Использование изделия по назначению» документа КВФШ.201159.023 РЭ «Меры длин волн и интенсивности флуоресценции (комплект). Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Росстандарта от 7 августа 2023 г. № 1569 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
КВФШ.201159.023 ТУ «Меры длин волн и интенсивности флуоресценции (комплект). Технические условия».
